1. SÉLECTIONNEZ L'OPTION VENTILATEUR ET INSTALLER LES CONDUITS
Ce module de hotte encastrable fonctionne autant avec un ventilateur intérieur qu'extérieur. Le modèle de
module de hotte encastrable RMIP33 ou RMIP45 doit être installé uniquement avec l'un des ventilateurs
suivants : P5, P8, 331H, 332H, 335 ou 336 (vendus séparément). Aucun autre ventilateur ne peut être utilisé.
NOTE : Le ventilateur extérieur 331H, 332H, 335 ou 336 DOIT ÊTRE installé avec la plaque ventilateur de
modèle 332KR (vendue séparément).
Déterminer à quel endroit et de quelle façon les conduits seront installés. Il est préférable de garder un
accès au dessus de la hotte pour le raccordement des conduits. Sinon, des conduits de métal flexibles peuvent
être utilisés. Utiliser des vis pour fixer le conduit de métal flexible au conduit rigide. Installer des conduits
de bonnes dimensions, coude(s) et capuchon de mur ou de toit selon le type de ventilateur. Utiliser des
conduits circulaires avec une petite section de conduit de métal flexible (environ 4' étiré) (optionnel) pour
le raccordement à la transition. Utiliser du ruban adhésif en toile pour assurer l'étanchéité des joints.
La distance minimale entre le bas de votre hotte et la surface de cuisson ne doit pas être plus petite
que 24". Un maximum de 30'' au dessus de la surface de cuisson est fortement recommandé pour une
meilleure évacuation des odeurs de cuisine.
Une distance de plus de 30" demeure à la discrétion de l'installateur et de l'utilisateur.

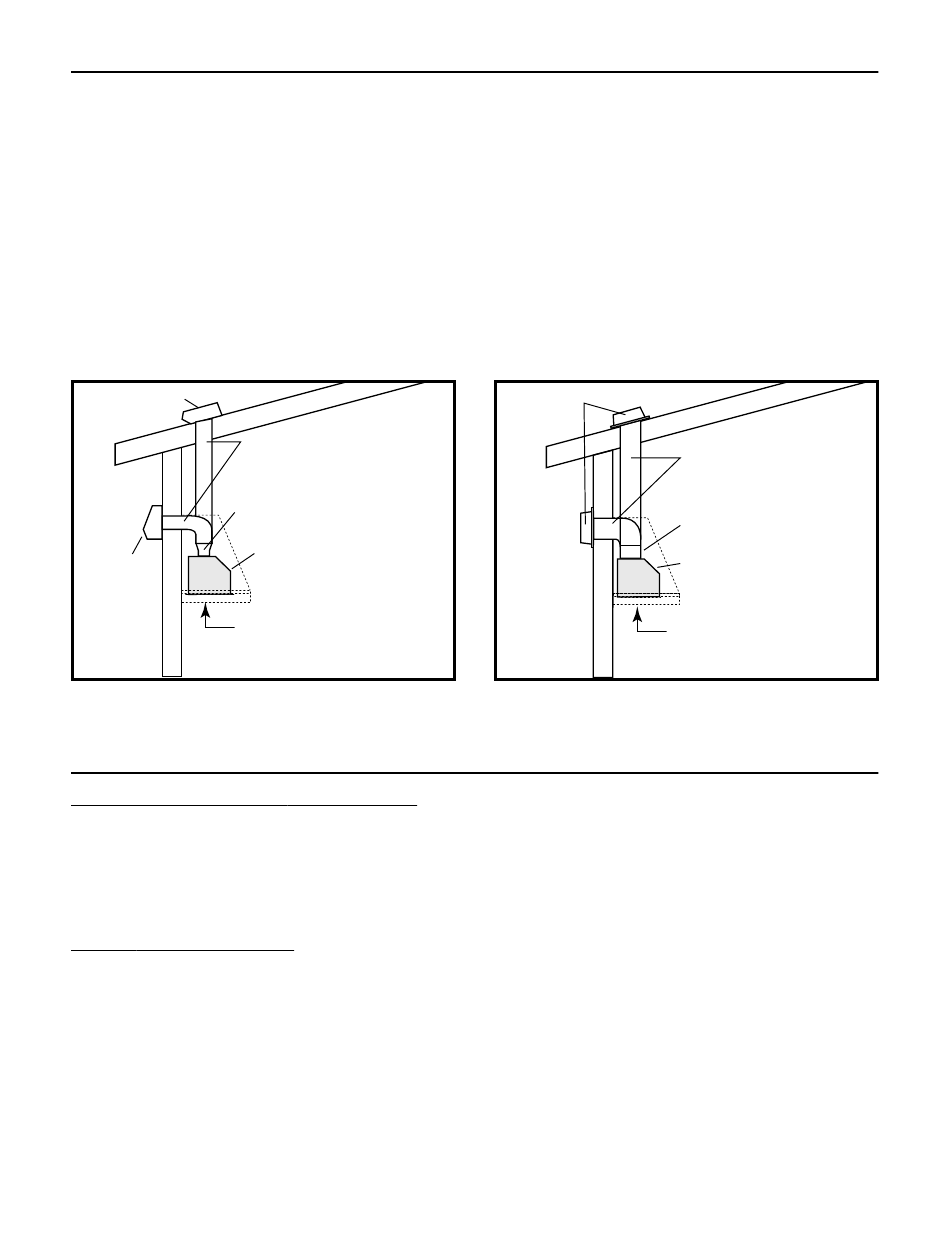

Capuchon de toit
Conduits ronds de 7" ou 8"
avec conduit de métal flex.
de 7" ou 8" rond (optionnel)
Transition de 3 1/4" x 10"
à 7" ou 8"ou transition de
3 1/4" x 14" à 8"
Capuchon
de mur
Minimum de 24''
au-dessus de la
table de cuisson
HH0038F
INSTAL.TYPIQUE AVEC VENTILATEUR INT.
MODÈLE P5 (SIMPLE) OU P8 (DOUBLE)
2. PRÉPARER L'INSTALLATION
S'assurer que les items suivants sont inclus :
- Module de hotte encastrable
- Accessoires :
• Filtres (3 pour le modèle RMIP33, 4 pour le modèle RMIP45)
• Sac de pièces incluant:
(4) écrous dentelés, (1) serre-fils, (8) vis #8 x 3/4" standards, (2) connecteurs (genre "marette"),
(2) vis #6 x 1/2" standards, (8) vis #8 x 3/8". Jeter la quincaillerie non utilisée.
Pièces vendues séparément:
- Ventilateur interne modèle P5 incluant ventilateur, plaque ventilateur, déviateur et adaptateur 3 1/4" x 10"
- Ventilateur interne modèle P8 incluant ventilateur, plaque ventilateur, déviateur et adaptateur 3 1/4" x 10"
et adaptateur 3 1/4" x 14"
- Ensemble ventilateur extérieur modèle 331H, 332H, 335 ou 336
- Plaque ventilateur modèle 332KR (requise pour tous les modèles de ventilateur extérieur)
- Ampoules halogènes (120V, 50W, PAR 20) (2 pour le modèle RMIP33, 3 pour le modèle RMIP45)
- Revêtement d'armoire modèle RML3336, RML3336S, RML3342, RML3342S, RML4548 RML4548S,
RML4560 ou RML4560S (optionnel)
- Filtres à chicane Série RBFIP (optionnels)
- Dosseret Série RMP (optionnel)
- Contrôle mural RMIPWC (optionnel)
- Transitions, conduits (rigides et flexibles), coudes, volets, capuchons de mur ou de toit.
Consulter la page 19 pour la liste complète des accessoires de ventilation et les numéros de modèle.
NOTE : Lors de l'installation, protéger la table de cuissson et/ou le comptoir de cuisine.
Module de hotte
encastrable avec
ventilateur intérieur
Ventilateur extérieur
HH0039F
INSTAL. TYPIQUE AVEC VENTILATEUR
EXT. MODÈLE 331H, 332H, 335 OU 336
- 20 -
Conduit rond de 10"
Conduit métallique
flexible de 10" rond
(optionnel)
Module de hotte
encastrable avec
ventilateur extérieur
Minimum de 24''
au-dessus de la
table de cuisson
