1. SELECCIONE LA OPCIÓN VENTILADOR Y INSTALE LOS CONDUCTOS
Este dispositivo funciona tanto con un ventilador exterior como interior. El modelo de dispositivo RMIP33
ó RMIP45 debe ser instalado unicamente con ventilador modelo P5, P8, 331H, 332H, 335 ó 336 (vendidos
separadamentes). Otros ventiladores no pueden reemplazar a este ventiladores.
NOTA: El ventilador exterior 331H, 332H, 335 ó 336 DEBE SER instalado con la bandeja de conexión
modelo 332KR (vendida separadamente).
Planifique dónde y como se van a colocar los conductos. Se recomienda conectar los conductos por la parte
superior de la campana. Coma alternativa, pueden utilizarse conductos metálicos flexibles.
Instale los conductos de dimensión adecuada, codo(s) y remate la pared o el techo adecuado para el tipo
de ventilador que esté usando. Utilice conductos circulares, con una sección pequeña (unos 4' de expandida)
de conducto metálico flexible (opcional) para realizar la unión con el cambio de sección. Utilice tornillos
para fijar el conducto metálico flexible al conducto rigido. Utilice cinta adhesiva a conducto para asegurarse
estanquidad de las coyunturas.
La distancia mínima entre la campana y la encimera debe ser de 24". Asimismo, se recomienda que dicha
distancia so supere las 30''para obtener la máxima capacidad de absorción de las impurezas creadas al cocinar.
Si se utilizan distancias superiores a 30", el instalador y el usuario son responsables de los posibles problemas.

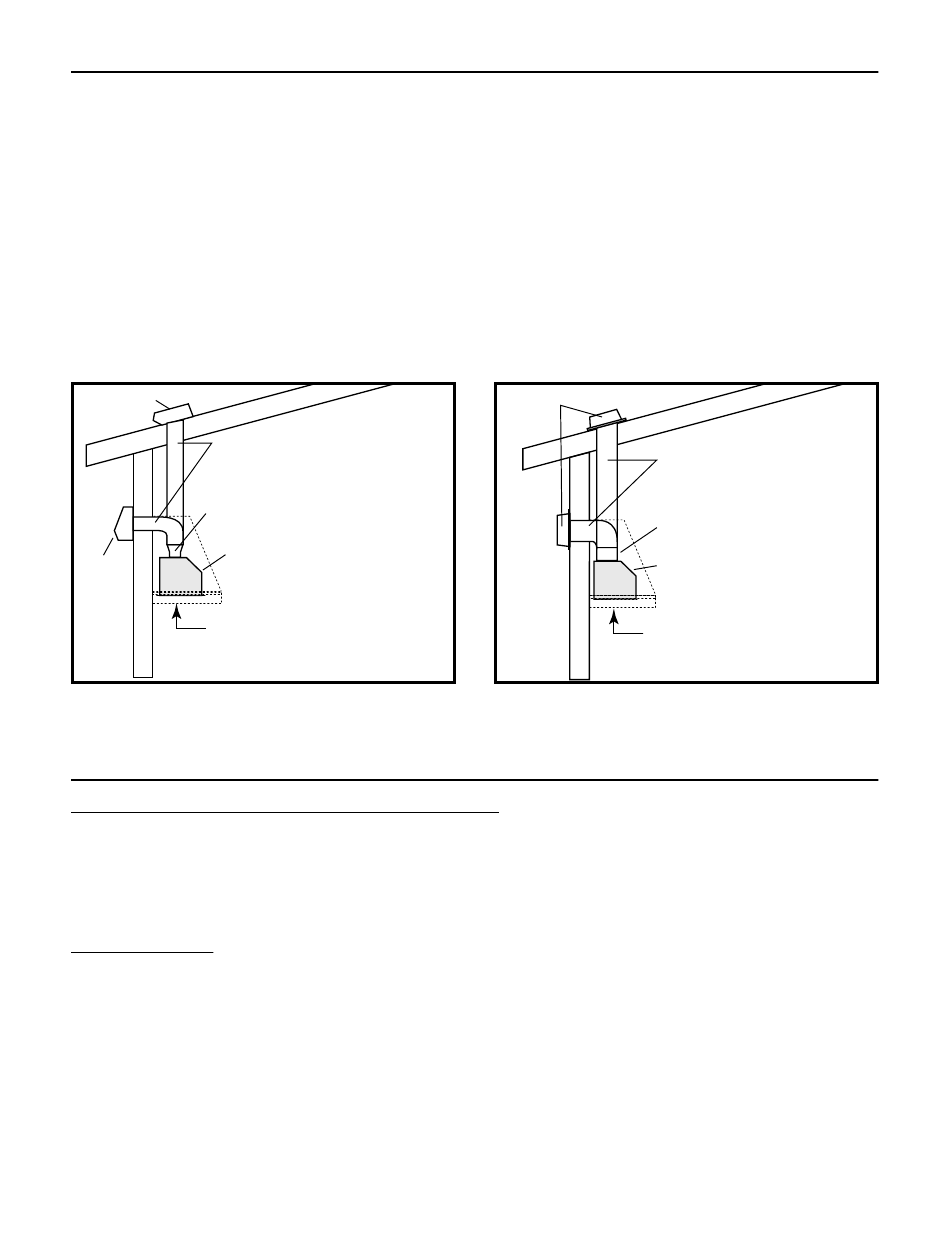

Tapa del techo
Conducto redondo 7" o 8"
con conducto metálico flex.
de 7" o 8" redondo (opcional)
Transición 3 1/4" x 10"
a 7" o 8"o transición de
3 1/4" x 14" a 8"
Inserto con
Tapa
ventilador interior
del
muro
Distancia mínima de 24''
sobre el nivel de la
superficie para cocinar
HH0038E
INSTAL. ESTÁNDAR CON VENTILADOR
INT. MODELO P5 (SIMPLE) Ó P8 (DOBLE)
2. PREPARE LA INSTALACIÓN
Asegúrese que los artículos siguientes están incluidos :
- Dispositivo
- Accesorios:
• Filtros (3 con modelo RMIP33, 4 con modelo RMIP45)
• Bolsa de piezas incluye:
(4) tuercas dentellado, (1) alambre eléctrico, (8) tornillos #8 x 3/4" estándar (2) conectador de
cable, (2) tornillos #6 x1/2" estándar, (8) tornillos #8 x 3/8". Deshacerse de artículo sin utilizar.
Piezas separadas:
- Ventilador interno modelo P5 incluye ventilador interno, placa del ventilador, desviador y adaptador 3 1/4" x 10"
- Ventilador interno modelo P8 incluye ventilador interno, placa del ventilador, desviador y adaptador 3 1/4" x 10"
y adaptador 3 1/4" x 14"
- Ventilador exterior 331H, 332H, 335 ó 336
- Bandeja de conexión modelo 332KR (requerida por todos los modelos de ventilador exterior)
- Bombillas halógenas (120V, 50W, PAR 20)
- Revestimiento protector de la campana modelo RML3336, ML3336S, RML3342, RML3342S, RML4548,
RML4548S, RML4560 ó RML4560S (opcional)
- Placa antisalpicaduras Serie RMP (opcional)
- Filtros deflectores Serie RBFIP (opcionales)
- Control remoto WCPI (opcional)
- Transiciónes, conductos (flexibles y rígido), codos, compuertas de tiro, remates de pared o de techo.
Consultar la página 35 para la lista completa de los accessorios de ventilation y los números de modelo.
NOTA: Durante la instalación, proteger la encimera y / ó la superficie para cocinar.
Ventilador exterior
HH0039E
INSTAL. ESTÁNDAR CON VENTILADOR
EXT. MODELO 331H, 332H, 335 Ó 336
- 36 -
Conducto redondo
de 10"
Conducto metálico flex.
de 10" redondo (opcional)
Inserto con
ventilador exterior
Distancia mínima de 24''
sobre el nivel de la
superficie para cocinar
