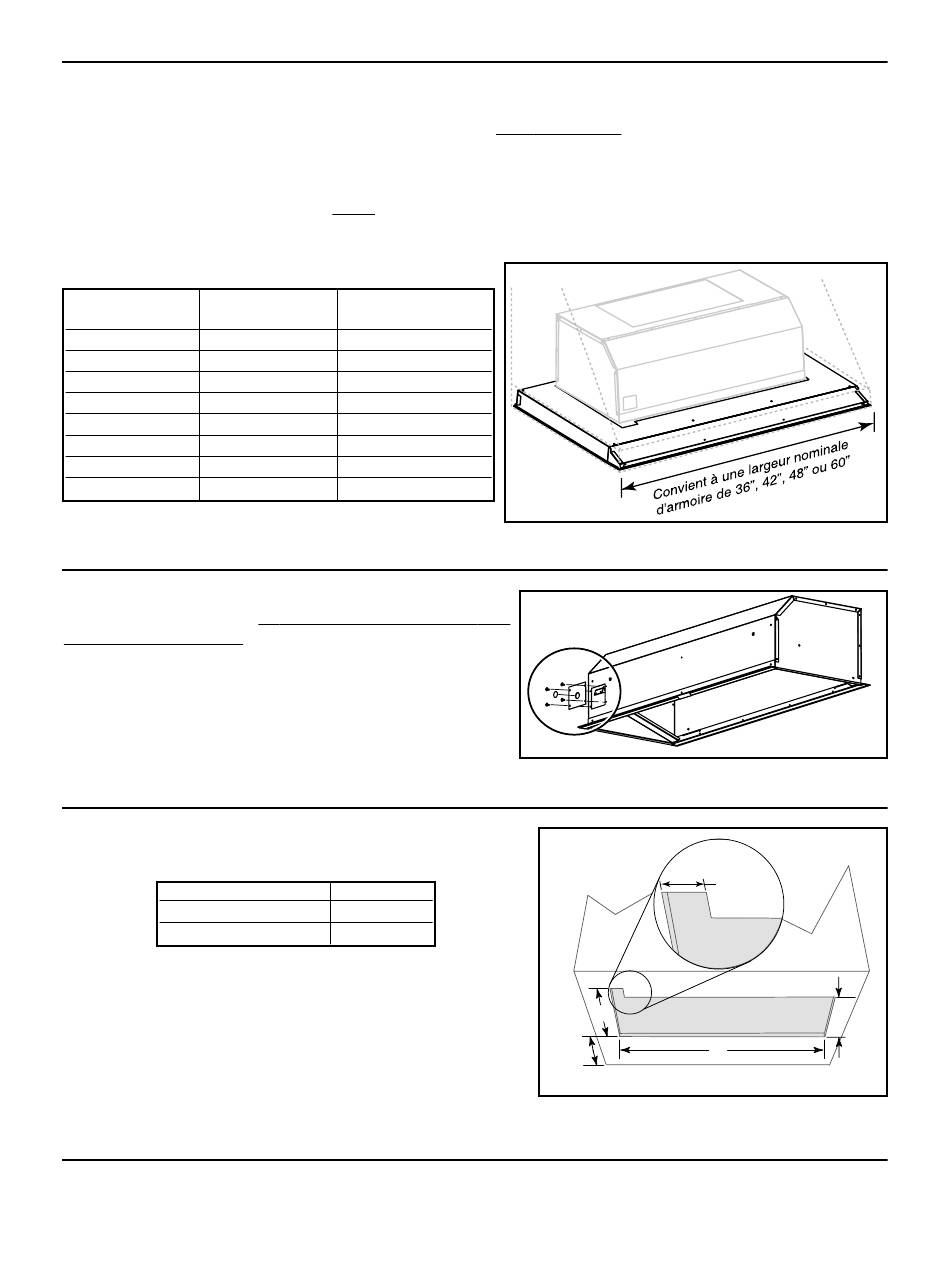

6. INSTALLER LE REVÊTEMENT D'ARMOIRE (OPTIONNEL)
Les revêtements d'armoire ont été conçus spécialement pour protéger la base de l'armoire. Pour
commander, consulter le tableau ci-dessous afin de trouver le modèle de revêtement correspondant à votre
module ainsi qu'à la largeur de l'armoire. Visitez le site www.broan.com ou contacter le service technique
(les numéros de téléphone se trouvent sur la page couverture) afin de connaître leurs caractéristiques
spécifiques, incluant les profondeurs de chacun des modèles. Pour l'installation, voir la feuille d'instruction
du revêtement d'armoire.
Le revêtement d'armoire s'installe avant le module.
NOTE: Il est possible que la pièce avant de certains modèles de revêtement d'armoire empiète sur le
rebord avant du module. Si tel est le cas, retirer cette pièce, assembler le module et reinstaller la
pièce avant du revêtement d'armoire.
REVÊTEMENT
MODULE
RML3336
RML3336S
RML3342
RML3342S
RML4548
RML4548S
RML4560
RML4560S
7. INSTALLER LE CONTRÔLE MURAL RMIPWC (OPTIONNEL)
Le branchement électrique du contrôle mural optionnel se
fait à l'avant du module. Effectuer ce branchement avant
l'installation du module.
Pour les détails de l'installation, voir les instructions
incluses avec le contrôle mural RMIPWC.
8. DÉCOUPER LE TROU DANS LA BASE DE L'ARMOIRE
Si ce n'est déjà fait, découper le trou dans la base de
l'armoire, aux dimensions indiquées ci-dessous.
MODÈLE DE MODULE
RMIP33
RMIP45
NOTES: 1. Découper l'encoche illustrée dans le médaillon
seulement si le contrôle mural optionnel RMIPWC
est installé.
2. La distance minimale recommandée entre l'arrière
de l'armoire et le rebord arrière de la découpe est
de 2 1/4''.
9. INSTALLER LE VENTILATEUR (EXTÉRIEUR OU INTÉRIEUR)
VENTILATEUR INTÉRIEUR : Suivre toutes les étapes subséquentes de ce guide.
VENTILATEUR EXTÉRIEUR : Voir les instructions fournies avec le ventilateur extérieur et suivre les étapes
LARGEUR NOMINALE
'
DE L
ARMOIRE
RMIP33
36''
RMIP33
36''
RMIP33
42''
RMIP33
42''
RMIP45
48''
RMIP45
48''
RMIP45
60''
RMIP45
60''
A
32 1/2''
44 1/2''
13, 14, 16, 17, 19 et suivantes de ce guide.
HA0038F
HL0044
17 1/16''
2 1/4''
min.
HD0084
- 22 -
3 1/2''
16 3/8''
A
