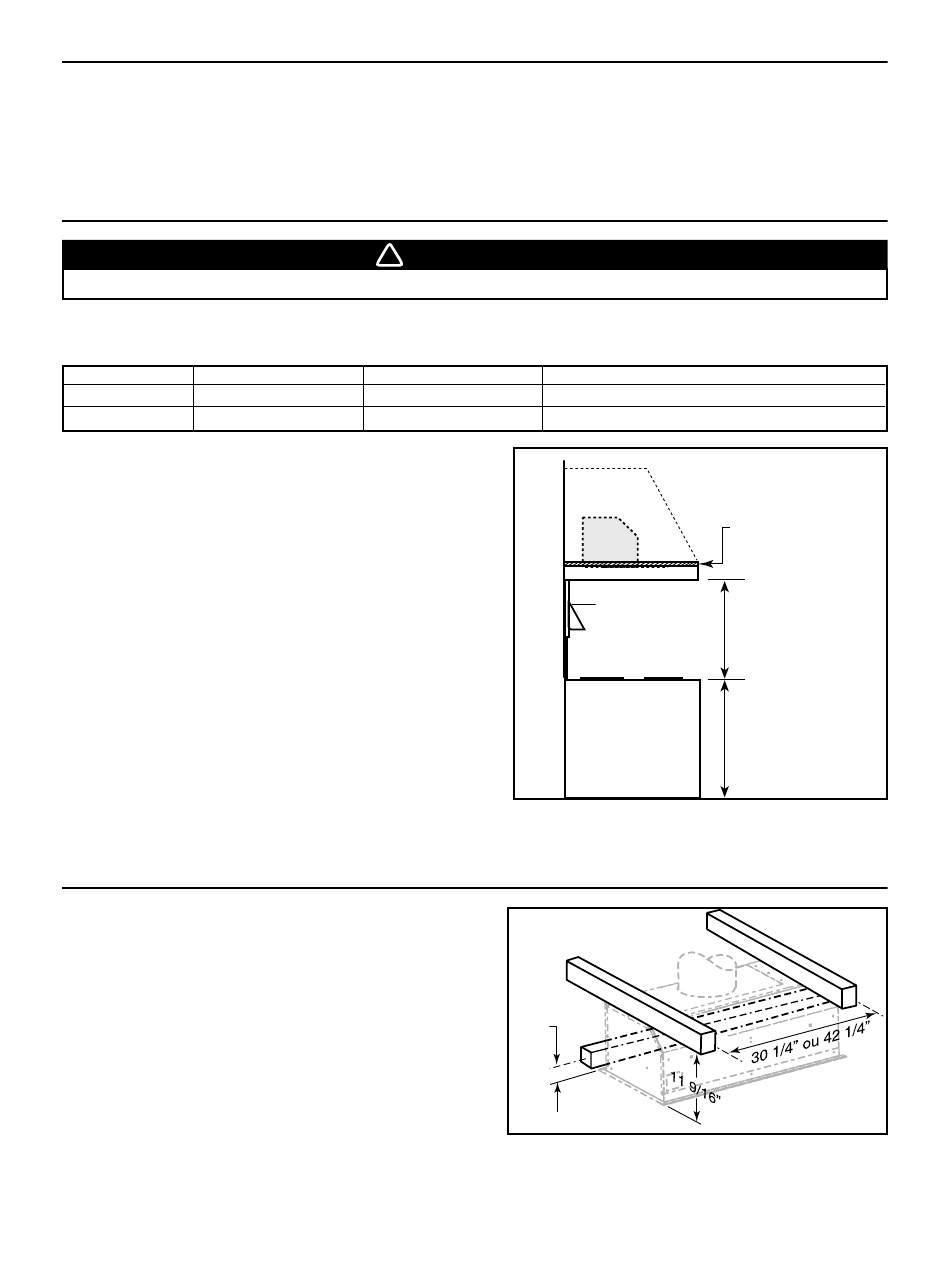

3. INSTALLER LE DOSSERET (OPTIONNEL)
Il est recommandé d'installer le dosseret avant le module de hotte encastrable. L'armoire couvrira les vis
d'installation du dessus du dosseret. Afin de pouvoir installer le dosseret, s'assurer d'avoir au moins 18''
entre le dessous de l'armoire et le panneau de contrôle de la cuisinière ou de la surface de cuisson. (Voir
instructions fournies avec le dosseret.)
4. PRÉPARATION DE L'ARMOIRE DE HOTTE
Toujours suivre les codes et standards en vigueur lors de la contruction de l'armoire de hotte.
Construire la charpente de l'armoire en fonction du format et du poids total du module de hotte encastrable.
Le tableau ci-dessous indique les poids des modules selon le type de ventilateur choisi.
M
ODULE
AVEC VENT
RMIP33
RMIP45
Commencer avec la base de l'armoire, car sa position
déterminera la hauteur du module de hotte encastrable.
Nous recommandons qu'elle soit faite de contreplaqué
de 3/4'' d'épaisseur. Si un revêtement d'armoire optionnel
sera installé, nous recommandons que les côtés et l'avant
de l'armoire aient aussi 3/4'' d'épaisseur, selon que l'armoire
soit de largeur standard. Si le revêtement d'armoire
optionnel n'est pas installé, l'épaisseur des côtés et de
l'avant de l'armoire est à la discrétion de l'installateur.
Passer l'alimentation électrique jusqu'à l'endroit de
l'installation. Laisser dépasser une longueur de 4 pi. de
câble électrique sous l'armoire.
Si le contrôle mural optionnel RMIPWC sera installé, passer
le fil électrique à partir du module jusqu'à la localisation
du contrôle mural. Laisser dépasser une longueur de
6 po. hors du mur. Voir la feuille d'installation du contrôle
mural optionnel.
5. CHARPENTE DE L'ARMOIRE SUGGÉRÉE
Les trous d'assemblage du dessus du module sont à
11 9/16" de la base de celui-ci. La distance centre-centre
entre les 2 supports est de 30 1/4" pour le module de
modèle RMIP33 et de 42 1/4" pour le module de
modèle RMIP45.
Les trous d'assemblage du support arrière sont à 1 1/2"
à partir de la base du module. Voir l'illustration ci-contre.
Une fois la base et la charpente de l'armoire faites,
finaliser l'armoire.
AVERTISSEMENT
!
.
. P5
INT
AVEC VENT
41
49
LB
49
57
LB
.
. P8
.
INT
AVEC VENT
LB
LB
Dosseret
(Optionnel)
HH0037F
1 1/2"
HH0040F
- 21 -
. (
EXT
PLAQUE VENTILATEUR SEULEMENT
27
LB
35
LB
Épaisseur de la
base de
contreplaqué : 3/4"
24" à 30"
au-dessus
de la table
de cuisson
Table de cuisson
standard de 36" h.
)
