11 Recherche des défaillances
11.1 Onduleur
À l'intérieur du tableau électrique se trouve un ondu-
leur, (voir le paragraphe « Tableau électrique (vue in-
térieure) » à la page 12), doté d'un afficheur sur lequel
il est possible de visualiser les codes des défaillances,
dans le cas où l'appareil subit une panne ou une ano-
malie.
d
INTERDIT
Intervenez à l'intérieur de l'onduleur ou
modifiez les réglages. L'appareil est fourni
avec les paramètres déjà programmés pour
le bon fonctionnement. Klindex S.r.l. n'est
pas responsable des éventuels dommages
causés par le non-respect de ce qui est in-
diqué.
f
ATTENTION DANGER ÉLECTRIQUE
– L'appareil est alimenté électriquement,
faites attention car le danger de recevoir
des décharges électriques même mor-
telles subsiste.
– Seul le personnel qualifié est autorisé à
opérer sur l'onduleur.
1
2
3
6
7
8
9

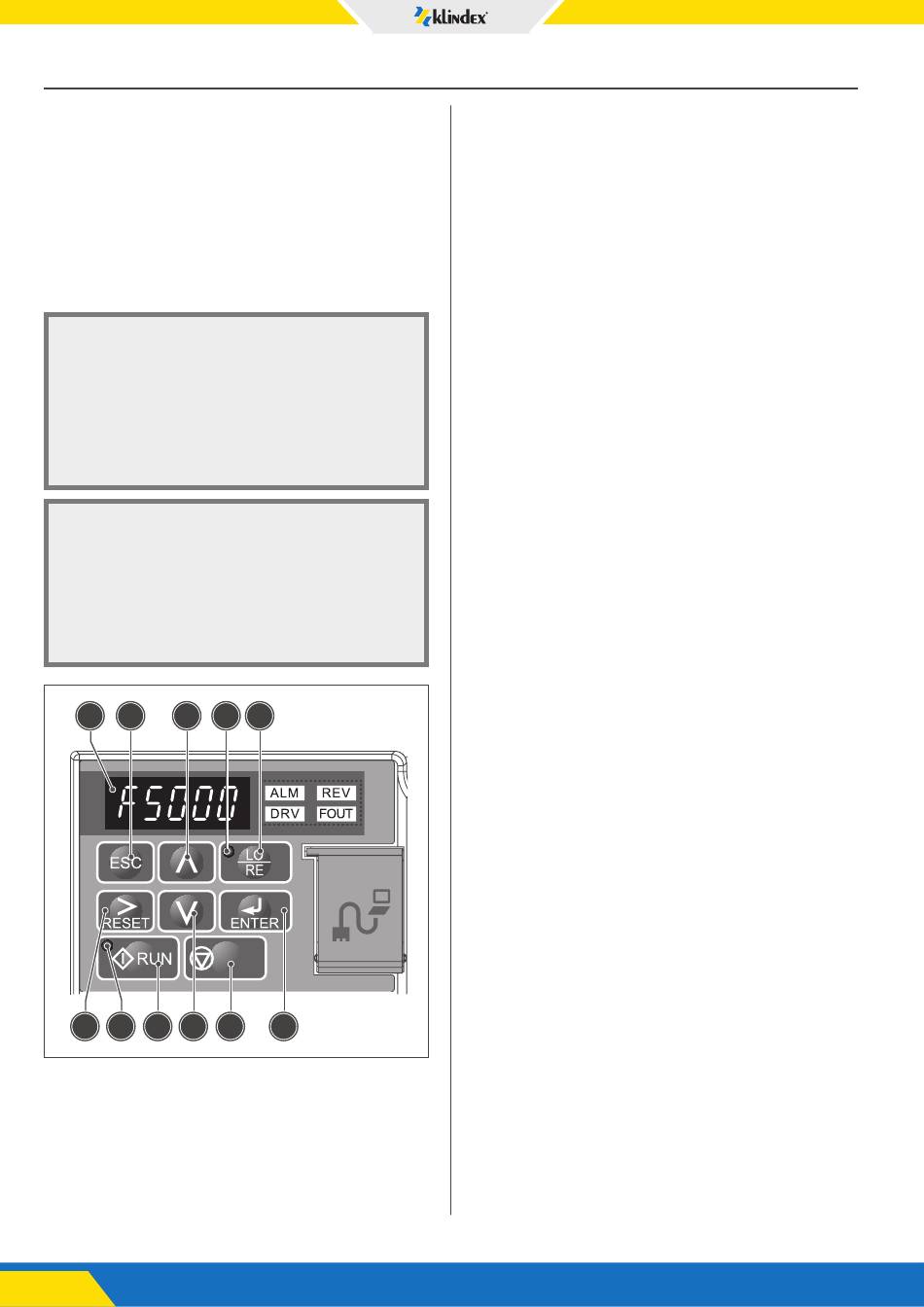

1 Afficheur visualisation des informations
Pour visualiser la fréquence, le numéro du para-
mètre, etc
2 Touche ESC
Pour revenir au menu précédent.
46
RECHERCHE DES DÉFAILLANCES
4
5
STOP
10
11
3 Touche flèche en haut
Pour défiler vers le haut et sélectionner des para-
mètres, valeurs de paramétrage, etc.
4 Voyant LO/RE
Il est allumé quand la commande de l'actionne-
ment local est activé.
5 Touche sélection LO/RE
Pour commuter la commande de l'actionnement
entre l'opérateur (LOCAL) et les terminaux du cir-
cuit de contrôle (À DISTANCE).
REMARQUE : la touche LOCAL / À DISTANCE fonc-
tionne durant l'arrêt en mode d'actionnement.
Si l'opérateur peut par inadvertance commuter
de À DISTANCE à LOCAL, régler o2-01 (LOCAL / À
DISTANCE Key Function Selection) sur « 0 » (dé-
sactivé) pour désactiver la touche Key LOCAL / À
DISTANCE.
6 Touche RESET
Pour déplacer le curseur vers la droite.
Pour réinitialiser le contrôle suite à une situation
d'anomalie.
7 Voyant RUN
Il est allumé quand le moteur est opérationnel.
8 Touche RUN
Pour allumer le contrôle.
9 Touche flèche en bas
Pour défiler vers le bas et sélectionner des para-
mètres, valeurs de paramétrage, etc.
10 Touche STOP
Pour arrêter le contrôle.
REMARQUE : pour arrêter le circuit de priorité. Un
mode d'arrêt rapide est disponible en appuyant
sur la touche STOP quand l'unité relève un dan-
ger, même si le contrôle est en marche, utilise
un signal depuis la borne d'entrée multifonction
(À DISTANCE est programmé). Pour éviter l'arrêt
en utilisant la touche STOP, programmer o2-02
(STOP Key Function Selection) sur 0 (désactivé).
11 Touche ENTER
Pour sélectionner tous les modes, les paramètres,
les réglages, etc.
Pour se déplacer d'une page-écran à la suivante.
