3.3.2

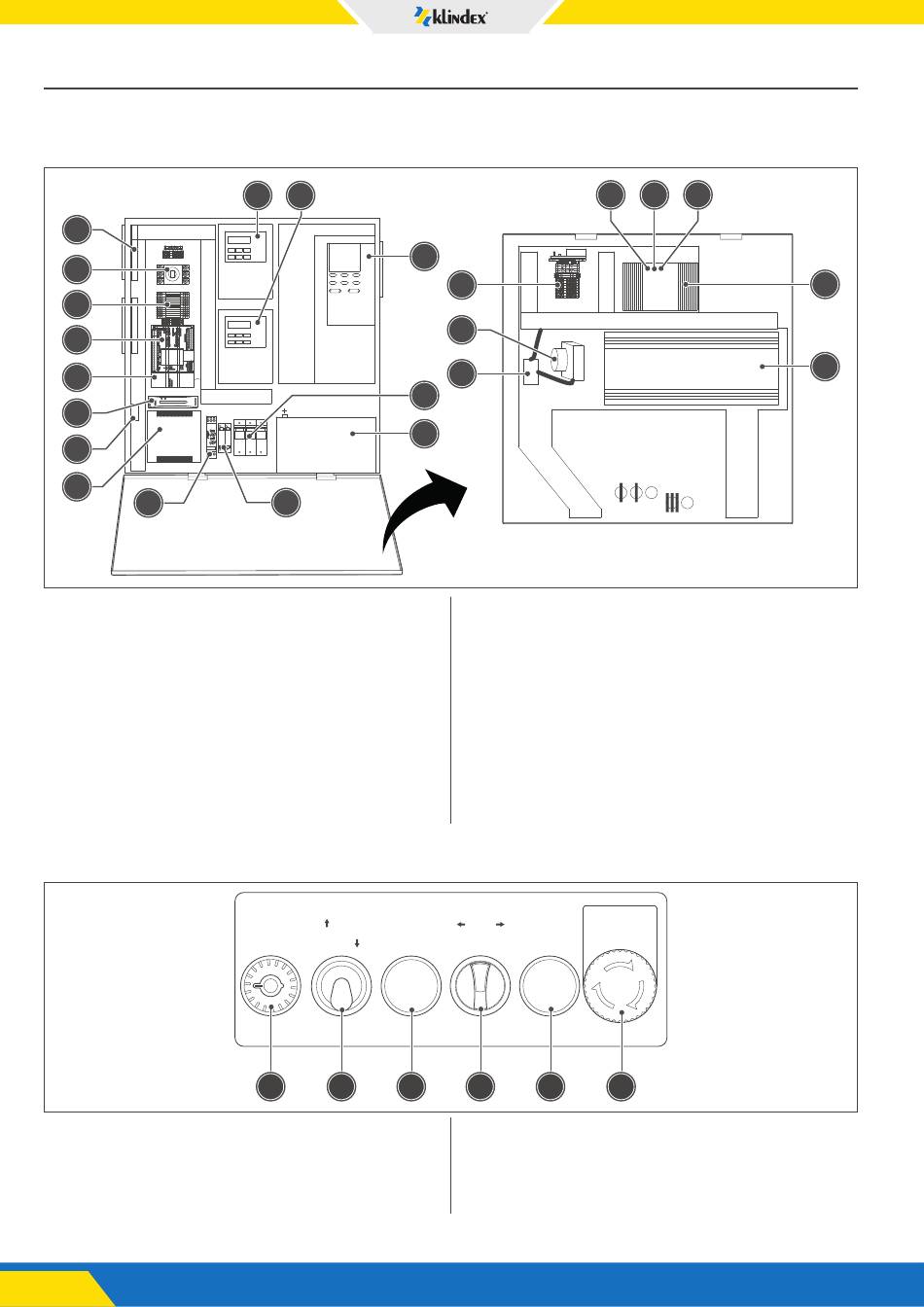

Tableau électrique (vue intérieure)
La disposition des composants à l'intérieur du tableau électrique pourrait varier en fonction du modèle.
1
2
3
4
5
6
7
8
9
1 Ventilateur (N°2)
2 Sélecteur principal
3 Bornier porte-fusibles
4 PLC
5 CANopen
6 Alimentation
7 Prise électrique auxiliaire (maximum 1,3 kW)
8 Transformateur
9 Relais contrôle phase
10 Onduleur traction GCHE
11 Onduleur traction DT
12 Onduleur planétaire
3.3.3
Panneau de contrôle
1 Bouton de réglage de la vitesse de rotation des satel-
lites et du planétaire
2 Joystick mono-axial lève/baisse planétaire
3 Voyant lumineux de couleur verte, lorsqu'il est allu-
mé, l'appareil peut être utilisé
12
CONNAISSANCE DE L'APPAREIL
10
11
15
SPEED
UP
POWER
DOWN
1
2
12
16
17
18
13
14
13 Fusibles triphase
14 Batterie appareil
15 Fusibles monophase
16 Bornier
17 Commutateur de batterie (relais)
18 Fusible
19 LED verte chargement de la batterie
20 LED jaune chargement de la batterie
21 LED rouge chargement de la batterie
22 NDS (chargement de la batterie)
23 Onduleur batteries
RT LT
RESET
ON
3
4
5
4 Sélecteur sens de rotation des satellites et plané-
taires à trois positions : rotation à gauche, position
d'arrêt, rotation à droite
5 Voyant de reset de couleur bleue
6 Bouton d'arrêt d'urgence
19
20
21
EMERGENCY
STOP
6
