3.3
Système de commande et contrôle
3.3.1

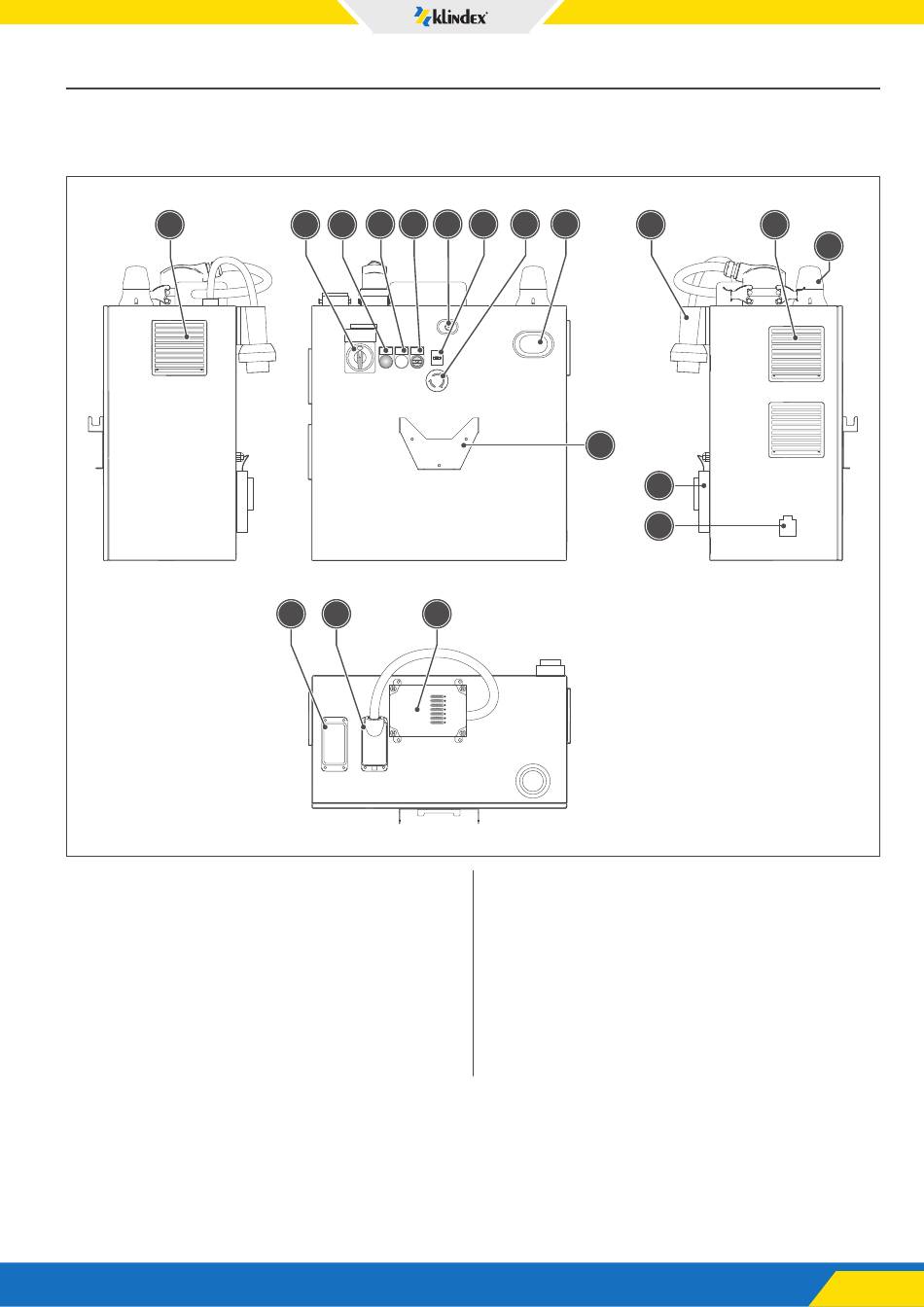

Tableau électrique (vue exterieure)
15
1 Sélecteur principal
2 Voyant « PLC ready » de couleur verte
3 Voyant « Grinding power OK » de couleur blanche
4 Indicateur batterie / Voyant « Transport mode »
5 Serrure
6 Compteur
7 Bouton d'arrêt d'urgence
8 Fenêtre onduleur
9 Logement radiocommande
10 Prise d'alimentation électrique principale (32 A, câble
4G6)
www.klindex.com - Made in Italy
CONNAISSANCE DE L'APPAREIL
1
2
3
4
1 = OFF = 2
TRANSPORT
GRINDING
MODE
OFF
PLC
GRINDING
TRANSPORT
1
2
READY
POWER OK
MODE
OK
LOW
16
17
5
6
7
8
9
18
11 Ventilateur (N°2)
12 Signalisation clignotant appareil en marche/mouve-
ment
13 Prise électrique auxiliaire (maximum 1,3 kW)
14 Chargeur de batterie pour radiocommande
15 Filtre à air
16 Connecteur en aveugle (d'appui, il n'est pas raccordé
électriquement)
17 Connecteur de contrôle appareil
18 Émetteur radio
10
11
14
13
12
11
