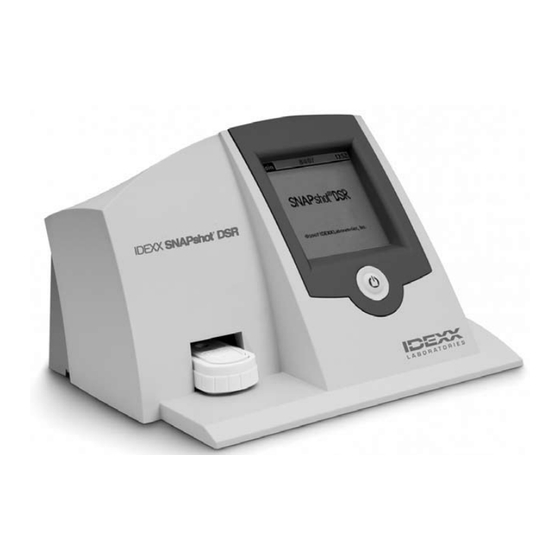

Idexx SNAPshot Manuel D'utilisation

Idexx SNAPshot Manuel D'utilisation

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 16

Liens rapides

Télécharger ce manuel

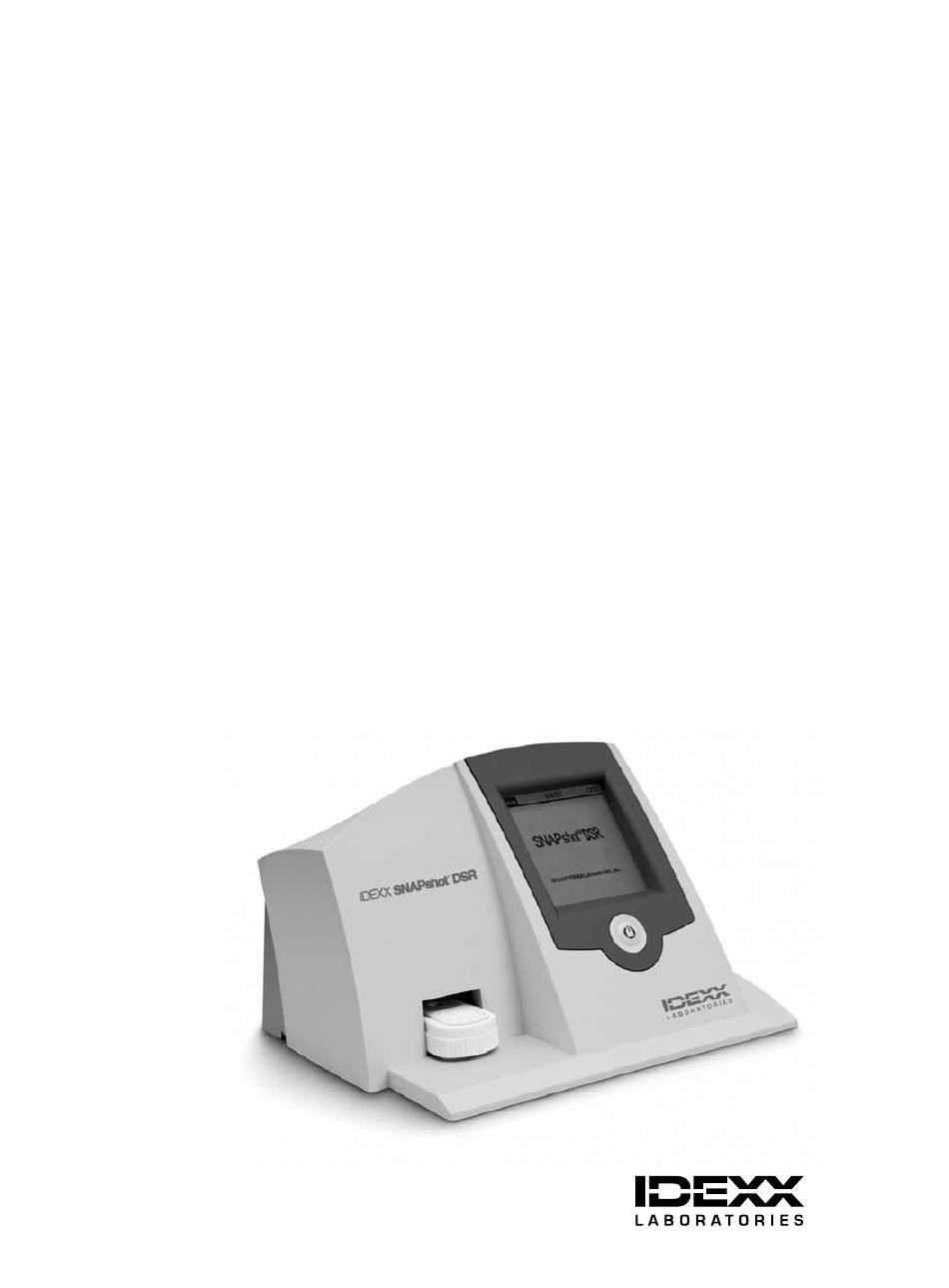

IDEXX SNAPshot
DSR Reader
*
Operator's Guide
3
Manuel d'utilisation 15
Manuale operativo 27
Bedienungsanleitung 39
Guía del usuario 51
Manual do usuário 63
读数仪操作指南 75
取扱説明書 87

Publicité

loading

Manuels Connexes pour Idexx SNAPshot

Sommaire des Matières pour Idexx SNAPshot

  • Page 1 IDEXX SNAPshot DSR Reader Operator’s Guide Manuel d’utilisation 15 Manuale operativo 27 Bedienungsanleitung 39 Guía del usuario 51 Manual do usuário 63 读数仪操作指南 75 取扱説明書 87...
  • Page 3 IDEXX SNAPshot DSR Reader Operator’s Guide...

  • Page 4: Table Des Matières

    IDEXX Laboratories. IDEXX may have patents or pending patent applications, trademarks, copyrights or other intellectual or industrial property rights covering this document or subject matter in this document.

  • Page 5: Introduction

    PS/2 keyboard compatible with languages offered Data Entry and Navigation You select options, enter data and navigate through the screens of the SNAPshot DSR Reader either by tapping the screen with your finger or with the stylus provided. A PS/2 keyboard can be connected to the SNAPshot DSR Reader via the PS/2 port labeled and used to navigate through the screens.
  • Page 6 2. If you are using a printer, plug the printer cable into the printer and then into the COM 1 port on the back of the SNAPshot DSR Reader. Plug one end of the printer’s power cord into the power pack and the other end into the printer. Plug the power pack into an AC/DC-grounded outlet.

  • Page 7: Snapshot*.Dsr.reader.utilities

    NOTE: You will need to set the date and time when you first set up your SNAPshot DSR Reader. Date To set the date for the SNAPshot DSR Reader, tap the Date button on the Utilities screen to access the Date screen. To set the date: 1.

  • Page 8: Settings

    If you are using a printer that was not supplied by IDEXX, the Printer Setup option lets you set up your printer for use with the SNAPshot DSR Reader. Make your selections for each of the options (Parity, Data Bits, Stop Bits, Baud and CTS/RTS) and then tap Done to save the settings and return to the Settings screen.

  • Page 9: Reading.snap*.Tests

    6. Insert the activated SNAP device firmly and completely into the SNAPshot* DSR Reader port. NOTE: Keep device in the SNAPshot DSR Reader until red LED light turns off. 7. Tap the OK button. After the test has been read, the screen displays the type of test, date, time, lot ID, tech ID, sample ID, ratio and results.

  • Page 10: Quick Read

    If the Check Set device ratios are not within the range indicated on the Check Set label, see “SNAPshot DSR Reader Performance Check Set is Out of Range” in the Troubleshooting and Technical Service section.

  • Page 11: Troubleshooting.and.technical.service

    The Auto Print setting on the Settings screen is set to the On option. • The printer cable is attached correctly to the SNAPshot DSR Reader and the printer. • The printer’s power cord is connected to the printer and plugged into a working outlet.
  • Page 12 If the “System Failure” message appears, tap OK and: • Press the power button on the front of the SNAPshot DSR Reader off and back on again. If the message continues to appear, contact IDEXX Technical Services. Message: “Unable to Complete Analysis: Do not Reinsert Device.”...

  • Page 13: Technical.information.and.specifications

    COM 1 and COM 2 serial ports PS/2 port AC DC Power Supply Model: Astrodyne SPU15A-107 supplied by IDEXX AC input: 100–240 V AC, 47–63 Hz, 0.4 A DC power output capability: +18 V DC @ 0.83 A IDEXX SNAPshot* DSR Reader Operator’s Guide 13...
  • Page 15 IDEXX SNAPshot DSR Reader Manuel d’utilisation Manuel d’utilisation du IDEXX SNAPshot* DSR 15...
  • Page 16 À l’exception des droits expressément visés dans un contrat de licence écrit émanant d’IDEXX Laboratories, la possession de ce document ne confère aucun titre sur ces droits de propriété.

  • Page 17: Introduction

    SNAPshot DSR, en touchant l’écran soit avec votre doigt, soit avec le stylet fourni. Un clavier PS/2 peut être relié au lecteur SNAPshot DSR via le port PS/2 identifié et utilisé pour naviguer via les écrans. Les touches Tabulation et Entrée peuvent être utilisées pour la navigation et les touches alphanumériques pour entrer les...

  • Page 18: Installation Initiale

    1. Placez le lecteur sur une surface plane dans une zone bien ventilée, à l’abri de la lumière directe du soleil. Le lecteur SNAPshot DSR doit être utilisé dans un environnement à température contrôlée, de 7 à 30 °C. Voir la notice du kit SNAP pour les exigences spécifiques en matière de température de test.

  • Page 19: Options.du.snapshot*.Dsr

    REMARQUE: Vous devez configurer la date et l’heure lors de la première configuration de votre lecteur SNAPshot DSR. Date Pour configurer la date au niveau du lecteur SNAPshot DSR, appuyez sur la touche Date sur l’écran Options pour accéder à l’écran Date. Pour configurer la date: 1.

  • Page 20: Test Système

    DD/MM/YY—jour/mois/année YY/MM/DD—année/mois/jour • Si vous utilisez une imprimante qui n’a pas été fournie par IDEXX, l’option Configuration imprimante vous permet de configurer votre imprimante pour l’utiliser avec le lecteur SNAPshot DSR. Faites vos choix pour chacune des options (Parité, Bits d’informations, Bits d’arrêt, Baud et CTS/RTS) puis appuyez sur Valider pour sauvegarder les configurations et revenir à...

  • Page 21: Contraste

    Contraste L’option Contraste ajuste le niveau de luminosité avec lequel l’écran de votre lecteur SNAPshot DSR s’affiche. Appuyez sur la touche Contraste sur l’écran Options pour afficher la barre de navigation Ajuster contraste. Pour modifier le contraste : 1. Appuyez sur le côté droit de la barre de navigation pour foncer l’écran, ou sur le côté...

  • Page 22: Lecture Rapide

    SNAP . Nous vous recommandons d’utiliser les dispositifs du système de contrôle quotidiennement pour vérifier la performance de votre lecteur SNAPshot DSR. Assurez-vous de conserver les dispositifs du Système de contrôle à l’abri de la lumière directe du soleil.

  • Page 23: Dépannage.et.service.technique

    Les bonnes configurations ont été cochées sur l’écran Installation de l’imprimante. Le dispositif SNAP* est difficile à insérer Si le dispositif SNAP est difficile à insérer dans le port du lecteur SNAPshot DSR, vérifiez que: • Le dispositif SNAP est complètement enfoncé et correctement activé.
  • Page 24 OK et utilisez les dispositifs du Système de contrôle. Si les dispositifs du Système de contrôle sont en dehors des valeurs, reportez-vous à la section “Système de contrôle de performance du SNAPshot DSR hors des valeurs.” Si le système de contrôle fonctionne correctement, analysez de nouveau l’échantillon avec un nouveau dispositif et vérifiez que :...

  • Page 25: Informations.et.spécifications.techniques

    Ports série COM 1 et COM 2 Port PS/2 Module alimentation CA/CC Modèle : Astrodyne SPU15A-107 fourni par IDEXX Entrées d’alimentation CA: 100–240 V CA, 47–63 Hz, 0,4 A Sorties d’alimentation CC: +18 V CC @ 0,83 A Manuel d’utilisation du IDEXX SNAPshot* DSR 25...
  • Page 27 IDEXX SNAPshot DSR Reader Manuale operativo...
  • Page 28 © 2008 IDEXX Laboratories, Inc. Tutti i diritti riservati. • 06-13440-00 • idexx.com *SNAP e SNAPshot sono marchi di proprietà e/o registrati da IDEXX Laboratories, Inc. negli Stati Uniti e/o in altri paesi. Tutti i nomi e i loghi degli altri prodotti e delle aziende sono marchi di proprietà...

  • Page 29: Introduzione

    SNAP*. Grazie all’interfaccia dello schermo tattile, il lettore SNAPshot DSR Reader permette di inserire i dati e di navigare con semplicità. Inoltre, la tecnologia imaging d’avanguardia di cui è dotato fornisce risultati veloci e accurati.

  • Page 30: Installazione Iniziale

    SNAP . 2. Se state usando una stampante, collegate prima il cavo della stampante alla stampante e poi alla porta COM 1 posta sul retro del lettore SNAPshot DSR Reader. Collegate un’estremità del cavo di alimentazione all’alimentatore e l’altra estremità...

  • Page 31: Utilitá.snapshot*.Dsr

    NOTA: è necessario impostare data e ora durante la installazione iniziale del lettore SNAPshot DSR. Data Per impostare la data nel lettore SNAPshot DSR Reader, premete il tasto Data nella schermata Utilitá per accedere alla schermata Data. Per impostare la data: 1.

  • Page 32: Controllo Sistema

    Lettura completa quando leggete un test. • Il lettore SNAPshot DSR Reader è impostato dall’azienda sull’opzione 5 ppb di Penicillina Beta-lattamica, richiesta per i test NCIMS. Selezionate l’opzione On per la modalità Europa 4 ppb quando usate i kit del test SNAP* 4-ppb Beta- Lattamica.

  • Page 33: Contrasto

    Contrasto Con l’opzione Contrasto potete regolare la luminosità dello schermo del vostro lettore SNAPshot DSR Reader. Per visualizzare la barra scorrevole Modifica il Contrasto premete il tasto Contrasto nella schermata Utilitá. Per modificare il contrasto: 1. Premete sulla barra e cliccate a destra del cursore per scurire lo schermo o a sinistra per schiarirlo.

  • Page 34: Lettura Rapida

    Se i rapporti del dispositivo di controllo Check Set non rientrano nei parametri indicati sull’etichetta del Check Set, consultate la sezione “Il set di controllo delle prestazioni SNAPshot DSR Performance Check Set è oltre i parametri” nella parte dedicata alla Risoluzione dei problemi e all’Assistenza tecnica.

  • Page 35: Risoluzione.dei.problemi.e.assistenza.tecnica

    Uniti), disponibile da lunedì a venerdì, dalle ore 08.00 alle ore 17.00. Schermo nero/alimentazione assente Se lo schermo resta nero anche dopo aver acceso l’apparecchio: • Premete il tasto di accensione posto sul davanti del lettore SNAPshot* DSR Reader. • Assicuratevi che il cavo di alimentazione collegato al lettore SNAPshot DSR Reader sia quello giusto.
  • Page 36 Il dispositivo SNAP non sia stato spostato né rimosso durante il processo di lettura. Se il problema persiste, contattare l’assistenza tecnica IDEXX. Il set di controllo delle prestazioni SNAPshot DSR Check Set è oltre i parametri Se il set di controllo SNAPshot DSR Performance Check Set è oltre i parametri, assicuratevi che: •...

  • Page 37: Dati.e.specifiche.tecniche

    Porte seriali COM 1 e COM 2 Porta PS/2 Alimentatore di potenza AC-DC Modello: Astrodyne SPU15A-107 fornito da IDEXX Alimentazione di ingresso AC: 100–240 V AC, 47–63 Hz, 0,4 A Alimentazione di uscita DC:+18 V DC @ 0,83 A Manuale d’uso del IDEXX SNAPshot* DSR 37...
  • Page 39 IDEXX SNAPshot DSR Reader Bedienungsanleitung...
  • Page 40 Laboratories zur Verfügung gestellt wird. © 2008 IDEXX Laboratories, Inc. Alle Rechte vorbehalten. • 06-13440-00 • idexx.com *SNAP und SNAPshot sind Schutzmarken oder eingetragene Schutzmarken von IDEXX Laboratories, Inc. in den Vereinigten Staaten und/oder in anderen Ländern. Alle anderen Produkt- und Firmennamen und Logos sind Marken ihrer jeweiligen Besitzer.

  • Page 41: Einführung

    Einführung Der SNAPshot* DSR Reader von IDEXX bietet eine einfache Methode zum Ablesen und Aufzeichnen von SNAP* Testergebnissen. Über den Touchscreen ermöglicht der SNAPshot DSR Reader die einfache Dateneingabe und Navigation. Die Bildgebungstechnologie der Spitzenklasse liefert schnelle und genaue Testergebnisse.
  • Page 42 SNAP-Tests einsehen. 2. Wenn Sie einen Drucker verwenden, schließen Sie das Druckerkabel am Drucker und dann am COM 1-Port auf der Rückseite des SNAPshot DSR Readers an. Ein Ende des Stromkabels an das Netzteil und das andere Ende an den Drucker anschließen.

  • Page 43: Snapshot*.Dsr.zubehör

    HINWEIS: Bei der Ersteinrichtung Ihres SNAPshot DSR Readers müssen Sie Datum und Uhrzeit einstellen. Datum Um das Datum des SNAPshot DSR Readers einzustellen, auf die Taste Datum im Bildschirm Dienstprogramme tippen und den Bildschirm zur Datumseinstellung öffnen. Datumseinstellung: 1. Tippen Sie mit Ihrem Stift auf das Textfeld neben dem Monat. Wählen Sie die dem gewünschten Monat entsprechende Zahl durch Tippen...

  • Page 44: Systemtest

    DD/MM/YY—Tag/Monat/Jahr YY/MM/DD—Jahr/Monat/Tag • Wenn Sie einen Drucker verwenden, der nicht von IDEXX geliefert wurde, können Sie Ihren Drucker über die Option Drucker Einstellungen zur Benutzung mit dem SNAPshot DSR Reader konfigurieren. Treffen Sie eine Auswahl für alle Optionen (Parity, Data Bits, Stop Bits, Baud und CTS/RTS) und tippen Sie dann auf Fertig, um die Einstellungen zu speichern und zum Bildschirm Einstellungen zurückzukehren.

  • Page 45: Kontrast

    Kontrast Über die Option Kontrast wird die Helligkeit des SNAPshot DSR Reader Bildschirms eingestellt. Die Taste Kontrast im Bildschirm Zubehör auswählen, um den Schieberegler zur Kontrasteinstellung anzuzeigen. Kontrastveränderung: 1. Durch Antippen des Schiebereglers auf der rechten Seite wird der Bildschirm dunkler. Antippen auf der linken Seite führt zur Aufhellung des Bildschirms.

  • Page 46: Schnell Lesen

    Verhältnis. Die Tests des Check Sets werden genauso abgelesen wie andere SNAP-Tests. Wir empfehlen die tägliche Verwendung der Tests des Check Sets, um die Leistung Ihres SNAPshot DSR Readers sicherzustellen. Die Tests des Check Sets vor direkter Sonneneinstrahlung geschützt lagern.

  • Page 47: Fehlerbehebung.und.kundendienst

    • die korrekten Einstellungen im Bildschirm Druckereinrichtung vorgenommen wurden. SNAP* Test ist schwierig einzuführen Wenn der SNAP-Test nur mit Schwierigkeiten in den Port des SNAPshot DSR Readers eingeführt werden kann, stellen Sie sicher, dass: • der SNAP-Test vollständig heruntergedrückt und richtig aktiviert wurde.
  • Page 48 Wenn die Werte des SNAPshot DSR Leistungskontrollsets außerhalb des Bereichs liegen, sicherstellen, dass: • der Check Set-Test fest und vollständig in den Port des SNAPshot DSR Readers eingeführt wurde. • der Check Set-Test während des Ablesens nicht bewegt oder entfernt wurde.

  • Page 49: Technische.information.und.spezifikationen

    Stromeingang: +10–28 V GS @ 0,4 A USB-Port COM 1 und COM 2 serielle Ports PS/2-Port AC/DC-Netzteil Modell: Astrodyne SPU15A-107 geliefert von IDEXX Eingangsleistung Wechselstrom: 100–240 V, 47–63 Hz, 0,4 A Ausgangsleistung Gleichstrom: +18 V @ 0,83 A IDEXX SNAPshot* DSR Bedienungsanleitung 49...
  • Page 51 IDEXX SNAPshot DSR Reader Guía del usuario...
  • Page 52 IDEXX Laboratories. IDEXX puede tener patentes o solicitudes de patentes en tramitación, marcas, derechos de reproducción u otros derechos de propiedad intelectual o industrial que contemplen este documento o contenidos del mismo.

  • Page 53: Introducción

    Usted puede seleccionar opciones, ingresar datos y navegar a través de las pantallas del Lector SNAPshot DSR ya sea pulsando la pantalla con su dedo o con el lápiz óptico suministrado. Puede conectarse un teclado PS/2 al Lector SNAPshot DSR a través del puerto PS/2 identificado...

  • Page 54: Instalación Inicial

    Instalación Inicial La instalación de su Lector SNAPshot DSR es fácil y toma sólo unos pocos minutos. Para instalar el Lector SNAPshot DSR: 1. Coloque el lector sobre una superficie plana en un lugar bien ventilado y sin exposición directa al sol. El Lector SNAPshot DSR debe usarse a una temperatura ambiente controlada de 7°–30°C (45°–86°F).

  • Page 55: Utilidades.snapshot*.Dsr

    NOTA: Cuando instale su Lector SNAPshot DSR por primera vez, será necesario configurar la fecha y la hora. Fecha Para configurar la fecha en el Lector SNAPshot DSR, pulse el botón Fecha en la pantalla Programas para acceder a la pantalla Fecha. Para configurar la fecha: 1.

  • Page 56: Prueba Del Systema

    Si está utilizando una impresora que no fue suministrada por IDEXX, la opción Instalación de Impresora le permite instalar su impresora para ser utilizada con el Lector SNAPshot DSR. Efectúe sus selecciones para cada una de las opciones (Paridad, Bits de Datos, Bits de Parada, Baudios y CTS/RTS) y luego pulse Terminar para guardar las configuraciones y retornar a la pantalla Configuración.

  • Page 57: Contraste

    Contraste La opción Contraste permite ajustar qué tan clara u oscura aparece la pantalla de su Lector SNAPshot DSR. Pulse el botón Contraste en la pantalla Utilidades para desplegar la barra de desplazamiento Ajustar Contraste. Para cambiar el contraste: 1. Pulse la barra hacia la derecha del control deslizante para oscurecer la pantalla, o pulse hacia la izquierda del control deslizante para aclarar la pantalla.

  • Page 58: Lectura Rápida

    Set de Verificación no están dentro del rango indicado en la etiqueta del Set de Verificación, vea “El Set de Verificación del Desempeño del SNAPshot DSR está Fuera de Rango” en la sección Resolución de Problemas y Servicio Técnico.

  • Page 59: Resolución.de.problemas.y.servicio.técnico

    Se hayan establecido las configuraciones correctas en la pantalla Instalación de Impresora. El Dispositivo SNAP* es Difícil de Insertar Si el dispositivo SNAP es difícil de insertar en el puerto del Lector SNAPshot DSR, verifique que: • El dispositivo SNAP esté presionado hasta el fondo y correctamente activado.
  • Page 60 Si aparece el mensaje “Fallo del Sistema”, pulse OK y: • Presione el botón de encendido ubicado en el frente del Lector SNAPshot DSR para apagarlo y enciéndalo nuevamente. Si continúa apareciendo el mensaje, contacte al Servicio Técnico de IDEXX.

  • Page 61: Especificaciones.e.información.técnica

    Puerto PS/2 Alimentación Eléctrica CA-CC Modelo: Astrodyne SPU15A-107 Suministrado por IDEXX Potencia de entrada CA: 100–240 V CA, 47–63 Hz, 0,4 A Potencia de salida CC: +18 V CC @ 0,83 A Guía del Usuario del SNAPshot* DSR de IDEXX 61...
  • Page 63 IDEXX SNAPshot DSR Reader Manual do usuário...
  • Page 64 Nenhuma parte deste documento deve ser reproduzido ou transmitido de nenhuma forma ou por nenhum significado, eletrônico, mecânico ou outra maneira, por nenhum propósito, sem a expressa permissão escrita da Idexx Laboratories. Idexx pode ter patentes ou requerimentos de patentes pendentes, marcas registradas, direitos autorais ou outros direitos de propriedade intelectual ou industrial cobertas por estes documentos ou temas neste documento.

  • Page 65: Introdução

    Introdução O leitor IDEXX’s SNAPshot* DSR é um equipamento que permite ler e registrar com facilidade os resultados de testes SNAP*. A tela do leitor é sensível ao toque e permite navegar e entrar dados com facilidade. Sua tecnologia de imagem de última geração propicia resultados de teste rápidos e precisos.
  • Page 66 SNAPshot ou uma impressora de outro fabricante que não a IDEXX, veja as instruções na seção de configurações. 3. Conecte uma extremidade do cabo de energia do leitor SNAPshot à fonte de energia e a outra ao equipamento. Em seguida, conecte o cabo da impressora em uma tomada aterrada.

  • Page 67: Utilitários.do.snapshot*.Dsr

    OBSERVAÇÃO: Ao ligar pela primeira vez o leitor SNAPshot DSR, é preciso acertar a data e a hora. Data Para configurar a data do leitor SNAPshot DSR, toque no botão Data na tela Utilitários para acessar a tela Data. Para acertar a data: 1.

  • Page 68: Configurações

    OBSERVAÇÃO: Os testes para NCIMS exigem o uso de uma impressora. Contraste A opção Contraste ajusta o nível de claridade da tela do leitor SNAPshot DSR. Para exibir o botão deslizante de Ajuste do Contraste, toque no botão Contraste.

  • Page 69: Leitura.de.testes.snap

    6. Insira o dispositivo SNAP ativado, com firmeza e completamente, na porta de leitura do leitor SNAPshot DSR. OBSERVAÇÃO: Deixe o dispositivo no SNAPshot* DSR até que o LED vermelho se apague. 7. Toque no botão OK. Após a leitura do teste, a tela mostrará o tipo de teste, a data, hora, ID do lote, ID do técnico, ID da amostra, relação e...

  • Page 70: Leitura Rápida

    Se as medições das relações dos testes derem resultados fora dos intervalos indicados no rótulo do conjunto de teste, consulte a seção “Resultado fora do intervalo ao medir o conjunto de teste SNAPshot DSR” na seção Defeitos e assistência técnica.

  • Page 71: Defeitos.e.assistência.técnica

    • Pressione o botão power na parte anterior do leitor SNAPshot* DSR. • Verifique se o cabo de força conectado ao leitor SNAPshot DSR é o correto. • Confira se o cabo de força foi ligado a uma tomada energizada.
  • Page 72 Se aparecer a mensagem “Falha do sistema.”, toque em OK e: • Pressione o botão power na parte anterior do leitor SNAPshot DSR para ligá-lo e desligá-lo. Se a mensagem persistir, ligue para a Assistência Técnica da IDEXX. Mensagem: “Impossível concluir a análise. Não insira novamente o dispositivo.”...

  • Page 73: Informações.técnicas.e.especificações

    Porta PS/2 Fonte de energia AC-DC Modelo: Astrodyne SPU15A-107 Fornecido pela IDEXX Entradas de energia AC: 100–240 V AC, 47–63 Hz, 0,4 A Saídas de energia DC: +18 V DC @ 0,83 A IDEXX SNAPshot* DSR — Manual do usuário 73...
  • Page 75 IDEXX SNAPshot DSR Reader 读数仪操作指南...
  • Page 76 进行快速读取: ......................82 SNAPshot DSR.性能检测装置..........82 故障排除和技术服务..................... 83 技术信息及规格......................84 财产权 本文件内容可能在未经通知情形下做修正。其内容范例中未特别注明的公司、姓名及资料为虚构 之。未获得IDEXX Laboratories书面同意下，此文件的任一部份不能因任何目的、形式以电子、 机器或任一方式转载或呈现。IDEXX可能拥有文件中所涵盖的内容或内容物之专利权或专利申 请、商标、所有权或其它智慧财产权或企业财产权。除非提出IDEXX Laboratories书面的同意书 外，提供此份文件不等同授予同意使用任一财产权 © 2008 IDEXX Laboratories, Inc. 有限公司版权所有。• 06-13440-00 • idexx.com *SNAP和 SNAPshot 都是 IDEXX Laboratories有限公司在美国和/或其它国家的商标或注册商标。 所有其它产品和公司的名称及标识都是其各所有者的商标。 One IDEXX Drive Westbrook, Maine 04092 USA...

  • Page 77: 准备开始

    的测试结果提供了简便的方法。使用 SNAPshot DSR读数仪.触摸屏界 面，可以轻松输入和导览数据。其先进的成像技术可以提供快捷精确的 测试结果。只需插入”snapped”试剂盒，即可读取测试结果。 SNAPshot DSR 读数仪具有两种测试模式: Full Read（完全读取）—可让您记录测试的批次标识、技术标识和样 品标识。 可以在屏幕上显示测试结果，也可以打印测试结果。对美国国家州际奶 品贸易协会（NCIMS）测试，必须采用Full Read模式。 Quick Read（快速读取）—可以在屏幕上显示测试结果，也可以打印 测试结果。.在美国，Quick Read模式不符合 NCIMS测试标准。 重要: 进行NCIMS 测试需有打印机。SNAPshot DSR读数仪打印机可从 IDEXX 公司单独购买。如需要更多信息或技术服务请拨打. 886-2-2888-3336。 准备开始 SNAPshot 包装内包含以下部件: • SNAPshot DSR读数仪和触针 • 电源组及电源线 • SNAPshot DSR读数仪操作指南 • SNAPshot DSR读数仪性能检测装置 • 保修卡...
  • Page 78 初始设置 设置 SNAPshot DSR 读数仪非常简便，只需几分钟时间。 设置 SNAPshot DSR 读数仪: 1. 将读数仪放在一个平面上，保持良好通风，避免阳光直射。 SNAPshot DSR 读数仪的环境温度应控制在 7°－30°C（45°－86°F） 之间。具体测试温度的要求请参照SNAP工具包插页。 2. 如果您使用打印机，请将打印机连接线的一端插入打印机，然后将 另一端插入SNAPshot DSR 读数仪后侧的 COM 1 端口。.将打印机 电源线的一端插入电源，另一端插入打印机。将电源组插入接地直 流/交流电插座。 备注: 进行NCIMS 测试需有打印机。 备注: 如果您正使用现有的SNAPshot 读数仪打印机或不是从 IDEXX 公司购买的打印机，请参照说明书的设置部分。 3. 将打印机电源线的一端插入电源组，另一端插入SNAPshot DSR读 数仪。将电源组插入交流电接地插座。 重要 只可使用 SNAPshot DSR 读数仪的专用电源组。...

  • Page 79: Snapshot*.Dsr.应用程序

    SNAPshot* DSR 应用程序 应用程序界面上有七个按钮： Date（日期）、Time（时 间）、System Test（系统测试）、Settings（设置）、 Contrast（对比度）、 Calibrate（校准）和Main（主界面）。. 点击主界面上的 Utilities（应用程序）按钮进行选择。 备注:.如果您是第一次设置 SNAPshot DSR 读数仪，需要设定 日期和时间。 日期. 要对SNAPshot DSR 读数仪的日期进行设定，点击 Utilities界 面的 Date （日期）按钮，进入“选择日期”界面。 设置日期: 1. 使用触针，点击Month（月）旁边的文本域。点击数字键 盘，选择要设置的月数。 2. 点击Day (日)旁边的文本域。点击数字键盘，选择要设置 的日数。 3. 点击Year（年）旁边的文本域。点击数字键盘，选择要设置的年 数。 备注: 如果使用键盘，可使用 Tab 键导览，用数字键输入要设置的 日期。...

  • Page 80: 对比度

    （打印机设置）。完成设置更改后，点击Done按钮，返回 Utilities界面。 • Auto Print的设置被默认为 ON（开启）选项，其在您每次 读取测试报告后会将报告打印出来。.如果您不想在读取 测试结果后打印报告，选择Off（关闭）。 备注:.进行 NCIMS 测试需选择On选项，如果您在读取测 试结果时选择Full Read（完全读取），会自动选择 On。 • SNAPshot DSR读数仪的出厂设置选项为Beta-Lactam Penicillin 5 ppb（β-内酰胺青霉素 5PPB），这是进行NCIMS测试所必需的。当 使用 SNAP* 4-ppb Beta-Lactam（ SNAP 4PPBβ-内酰胺）测试工 ® 具包时，为 Europe 4 ppb 选择 On。 • Comm Device（通信设备）选项允许您选择 RS-232 或 USB线以连接...

  • Page 81: Snap*.测试完全读取

    变亮。.在调整对比度时，读数仪屏幕亮度会发生改变。 提示: 您也可以将触针或手指放置在滚动条上并将其向左 右拖动，向左趋亮，向右趋暗 2. 点击Done（完成）按钮，返回Utilities（应用程序）界 面。 SNAP* 测试完全读取 Full Read 可让您记录批次标识、技术标识和样品标识。可在屏幕上显示并打印测 试结果。.如果您正根据 NCIMS.的标准进行测试，请选择.Full Read （完全读取）选项。.请参照IDEXX New SNAP* Beta-Lactam Appendix N 2400 的格式。 进行完全读取: 1. 点击主界面上的 Read Test（.读取测试）选项，进入 Select Test（选择测试）界面 2. 选择Full Read（完全读取）选项。根据您正在读取的 SNAP测试类型，点击Beta-Lactam 或 Other（其它）按 钮。 3. 出现新界面，其要求您输入批次标识、技术标识和样品标 识。点击 Lot ID 批次标识）文本域以进入数字键盘。...

  • Page 82: 进行快速读取

    界面 screen to access the Select Test screen. 2. 点击Quick Read（快速读取）选项，根据您正在读取的测 试类型，点击 Beta-Lactam 或 Other（其它）按钮。 重要: 在美国，对于所有NCIMS测试，快速读取选项不符 合 NCIMS 的标准。 3. 当界面提示您插入SNAP设备时，.确保将已启动的 SNAP 设备稳固、完全地插入 SNAPshot DSR 读数仪端口。 4. 点击 OK 按钮。 Quick Results（快速结果）界面显示测试 类型、日期、时间、样品、比率和结果。 5. 如果您要读取另一份测试，点击 Next（下一个）按钮并 插入新的 SNAP 设备。.完成读取测试后，点击Back（后 退）返回Test screen（选择测试）界面。...

  • Page 83: 故障排除和技术服务

    故障排除和技术服务 如果以下操作不能解决问题，请向 IDEXX 技术服务寻求帮助，电话 886-2-2888-3336(中国大陆) 或 1-207-556-4496(美国,东部标准时间周 一到周五，上午8点到下午5点)。 屏幕空白/没电 如果通电后，屏幕空白: • 按SNAPshot* DSR读数仪前面的电源按钮 • 确保将正确的电源线连接到 SNAPshot DSR 读数仪上 • 确保电源线插头插入功能正常的插座。 打印机不打印 如果测试结束后打印机不打印结果，确认: • 打印机有纸 • 屏幕设置上的Auto Print（自动打印）被设置为 On 。 • 打印机连接线正确连接到SNAPshot DSR读数仪和打印机。 • 打印机电源线连接到打印机，其插头插入到功能正常的插座。 • 执行打印机自检，检查打印机工作是否正常。.参照打印机手册。 • 在 Printer Setup（打印机设置）界面上进行了正确设置。...

  • Page 84: 技术信息及规格

    如果出现“Unable to Complete Analysis: Do not Reinsert Device”的信 息提示，点击OK，运行检测装置。.如果检测装置超出检测范围，参 照“SNAPshot DSR性能检测超出范围。” 如果检测装置运行良好，在一 台新SNAP设备上重新运行样品，并确认: • 按照测试工具包中的插页说明进行了测试。 • 设备上的控制和样品标记没有背景颜色，清晰可见。 • SNAP 设备被稳固、完全地插入SNAPshot DSR 读数仪端口。 • 在读取过程中，没有移动过 SNAP设备。如果问题仍然存在，请与 IDEXX 技术服务部门联系。 SNAPshot DSR 性能检测装置超出范围 如果超出 SNAPshot DSR 性能检测装置超出范围，确认: • 检测装置被稳固、完全地插入SNAPshot DSR 读数仪.端口。 • 在读取过程中，没有移动过检测设备。...
  • Page 85 . 重量： 2.80 磅 10–28 V直流电源.(0.4 A) . 输入电源要求 USB 端口 COM 1 和.COM 2.串行端口 PS/2 端口 交流-直流 电源 型号: Astrodyne SPU15A-107 由 IDEXX 提供 交流电源输入: 100–240 V, 47–63 Hz, 0.4 A 直流输出: +18 V @ 0.83 A IDEXX SNAPshot* DSR.读数仪操作指南 85...
  • Page 87 IDEXX SNAPshot DSR Reader 取扱説明書...
  • Page 88 IDEXX Laboratories. IDEXX may have patents or pending patent applications, trademarks, copyrights or other intellectual or industrial property rights covering this document or subject matter in this document.

  • Page 89: 商品の紹介

    0422-71-5921までご連絡ください。 初めて使用する場合 SNAPshotパッケージには以下のものが同梱されています。 • SNAPshot DSR リーダーおよびタッチペン • 電源パックおよび電源コード • 取扱説明書 • パフォーマンスチェックセット • 保証書 • 較正証明書 • プリンタケーブル オプション機器（別売り）： • 使用言語と互換性のあるPS/2 キーボード データ入力と操作方法 オプション選択、データ入力及び操作は、指で直接または付属のタッチペ ンでSNAPshot DSR リーダーの画面に触れて操作を行います。PS/2ポー トからSNAPshot DSR リーダーにPS/2キーボード を接続して、画面を 操作することができます。操作にはTab(タブ)キーやEnterキーを使用するこ とができ、ロット番号、検査員ID、検体IDの入力には英数字キーを使用す ることができます。 IDEXX SNAPshot* DSR リーダー取扱説明書 89...
  • Page 90 4. SNAPshot DSR 画面が約30秒表示されます。 5. SNAPshot DSRで「言語選択」の画面が表示されたら、数秒 内に画面のいずれかの箇所を触れます。 注: すぐに画面に触れないと、言語は英語に初期設定されま す。英語以外の言語を選択するには、SNAPshot DSR リー ダーの前面にある電源ボタンを押して一度、電源を切り、再 度機器を立ち上げてください。 6. 言語選択画面が現れます。使用したい言語を選択してくださ い。 ENG 英語 スペイン語 POR ポルトガル語 フランス語 イタリア語 中国語 DEU ドイツ語 日本語 7. これ以降の画面はすべて選択した言語で表示され、リーダー に電源を入れると、その選択言語で表示されます。後で、異 なる言語に変更したい場合には、リーダーの前面にある電源 ボタンを押します。SNAPshot DSRスプラッシュ画面が現れま 90 IDEXX SNAPshot* DSR リーダー取扱説明書...

  • Page 91: Snapshot*.Dsr.の設定

    注: SNAPshot DSRリーダーを最初に設定する際には、日付と時間を設定 する必要があります。 日付. SNAPshot DSR リーダーの日付を設定するには、 設定画面の「日付」ボタン を押し、日付選択画面にアクセスします。 日付の設定: 1. タッチペンを使用して、月の横にあるテキスト・フィールドを押します。番号 パッドで希望の月に対応する番号を押して、選択します。 2. 日の横にあるテキスト・フィールドを押します。番号パッドを押して希望の 日を選択します。 3. 年の横にあるテキスト・フィールドを押します。番号パッドを押して希望の 年を選択します。 注: キーボードを使用する場合はTab（タブ）キーで操作し、数字キーで希 望の日付を入力します。 時間 時間を設定するには、ユーティリティ画面の「時間」ボタンを押し、時間選択 画面にアクセスします。 時間の変更: 1. 変更したい数字を押し、数字パッドで希望の数字を押します。OKを押し ます。 2. 変更したい各数字についてこの操作を繰り返します。 3. AMまたはPMを押します。 4. OKを押します。システムは設定を保存しユーティリティ画面に戻りま す。変更された時間がタイトルバーに表示されます。 IDEXX SNAPshot* DSR リーダー取扱説明書 91...

  • Page 92: システムテスト

    ニシリン　5 ppb）に設定されています。SNAP* 4-ppb Beta- Lactam テスト・キットを使用するときは、Europe 4 ppb（ヨー ロッパ4PPB） をONにします。 • Comm Device（共通機器）コンピューターへ接続するため に、RS-232ケーブルまたはUSBケーブルのどちらか一方を 選択することができます。詳細についてはテクニカル・サポー トまでお問い合わせください。 • 「時間表示」では12時間制または24時間制を選択します。「時間表 示」の横にあるボックスのいずれかを押して、選択します。 • 「日付表示」では日付の表示方法が選択できます。「日付表示」の横 にあるボックスのいずれかを押して、以下のオプションから希望の表 示方法を選択します。 MM/DD/YY—月／日／年 DD/MM/YY—日／月／年 YY/MM/DD—年／月／日 注: NCIMS試験にはプリンタが必要です。 画面調整 「画面調整」オプションで、SNAPshot DSRリーダーの画面の明るさを調 整します。 設定画面で「画面調整」ボタンを押すと、「画面明るさ調整」 ス ライドバーが表示されます。 92 IDEXX SNAPshot* DSR リーダー取扱説明書...
  • Page 93 画面の明るさの変更: 1. スライドバーの右を押すと画面が暗くなり、左を押すと画面 が明るくなります。コントラストを調整すると、それに応じてリ ーダーの画面の明るさが変わります。 ヒント: また、スライドバーをタッチペンで触れ、それを左へド ラッグすると明るくなり、右へドラッグすると暗くなります。 2. 「完了」を押して設定画面に戻ります。 IDEXX SNAPshot* DSR リーダー取扱説明書 93...

  • Page 94: Snap*.テストの全項目測定（全部測定

    す。 2. 「全部測定」を選択します。測定するSNAPの種類に応じて、 「ベータ」ボタンまたは「その他」ボタンのどちらか一方を選択 してください。 3. ロット番号、検査員ID、検体IDの入力を必要とする画面が表 示されます。ロット番号テキストフィールドを押して、数字キー パッドにアクセスします。 4. 希望の数字を押します。入力した数字は、確認画面の上部 にあるロット番号テキストフィールドに表示されます。入力が 終わったら、OKを押します。 ヒント: 「キャンセル」矢印を押すと、数字が1個ずつ削除され ます。キャンセルボタンを押すと、入力した数字がすべて削 除され、キーパッド画面が閉じます。 5. 検査員ID、検体IDの各フィールドでも同じ手順を繰り返して から、OKを押します。 注: 全部のフィールドを記入しないと、SNAPを読み取れません。 6. 起動したSNAPをSNAPshot* DSRリーダー挿入口に完全に 挿入してください。 注: 赤いLEDが消灯するまで、SNAPshot DSRにSNAPを入 れたままにしてください。 7. OKボタンを押します。テストが読み込まれると、画面上に、 検査の種類、日付、時間、ロット番号、検査員番号、検体ID、 数値、判定結果が表示されます。これらの情報も印刷されま す。 94 IDEXX SNAPshot* DSR リーダー取扱説明書...

  • Page 95: 簡易測定

    2. 簡易測定オプションを押します。測定したいSNAPの種類に 応じて、「ベータ」ボタンまたは「その他」ボタンのどちらか一 方を選択してください。 重要: 米国では、全NCIMS試験について、簡易測定のモード はNCISM試験のガイドラインに合致しません。 3. SNAPの挿入方法を示した画面が現れます。SNAPを、 SNAPshot DSRリーダー挿入口に完全に挿入してください。 4. OKボタンを押します。簡易測定結果画面に、SNAPの種類、 日付、時間、検体ID、数値、判定結果が表示されます。 5. 別のSNAPを読み込みたい場合、「次へ」ボタンを押し、 SNAPを挿入します。テストの読み込みが終了したら、キャン セルを押すと、テスト選択画面に戻ります。 SNAPshot.DSR.パフォーマンス・チェックセット SNAPshot DSR パフォーマンス・チェックセットには、青いプラス チックベースに標準となるスポットが印刷された、2個のSNAPが 同梱されています。一方は陰性結果を、もう一方は陽性結果を 示します。他のSNAPと同様に、パフォーマンス・チェックセットを読み込み ます。パフォーマンス・チェックセットを使用して、SNAPshot DSRリーダー の性能を毎日確認するようお勧めします。パフォーマンス・チェックセットは 直射日光を避けて保存してください。 注: パフォーマンス・チェックセットは陽性および陰性コントロールではあり ませんので、陽性および陰性コントロールとして使用しないでください。パフ ォーマンス・チェックセットの数値がラベルに表示された範囲を外れたとき は、「トラブルシューティングとテクニカル・サービス」の項目の、「SNAPshot DSR パフォーマンス・チェックセットが範囲外のとき」をご覧ください。 IDEXX SNAPshot* DSR リーダー取扱説明書 95...

  • Page 96: トラブルシューティングとテクニカル・サービス

    • 電源コードが電気のきている壁コンセントに差し込まれているか確認し てください。 印刷ができない テスト完了後にプリンタが結果を印刷しない場合、下記の点を確認してく ださい。 • プリンタに用紙が入っているか。 • 設定画面の自動印刷機能がONになっているか。 • SNAPshot DSRリーダーとプリンタにプリンタケーブルが正しく接続され ているか。 • プリンタの電源コードが、プリンタに接続され、電気のきている壁コンセ ントに差し込まれているか。 • プリンタのシステム・テストを実行して、プリンタが正常に作動するかを 確認してください。その方法については、プリンタの取扱説明書をご覧く ださい。 • プリンタ設定画面で正しい設定が選択されているか。 SNAP*を挿入しにくい SNAPをSNAPshot DSRリーダーの挿入口に挿入しにくい場合、下記の 点を確認してください。 • SNAPが、水平になるまで十分に押されているか。 • SNAPの形に不具合がないか。不具合がある場合、再検査を実施し、 IDEXXテクニカル・サービスにご連絡ください。 日付と時間が間違っている 日付と時間が間違っている場合、設定画面で日付と時間を押して、正しい 日付と時間を入力してください。 96 IDEXX SNAPshot* DSR リーダー取扱説明書...
  • Page 97 メッセージ「Unable to Complete Analysis: Do not Reinsert Device. （全ての分析ができません。Snapを挿入しないでください）」 「Unable to Complete Analysis: Do not Reinsert Device.（全ての分析がで きません。Snapを挿入しないでください）」というメッセージが表示された場 合、OKボタンを押して、パフォーマンス・チェックセットを実行してください。 パフォーマンス・チェックセットが規定範囲外のときには、「SNAPshot DSR パフォーマンス・チェックセットが範囲外のとき」をご覧ください。パフォーマ ンス・チェックセットが正しく測定できたら、別のSNAPで検査をを行い、下記 の点を確認してください。 • SNAPの使用説明書に従って検査が実行されたか。 • SNAPのバックグラウンドに発色がなく、コントロールスポットとサンプル スポットはっきりと発色しているか。 • SNAPが、SNAPshot DSRリーダー挿入口に、十分奥まで挿入されてい るか。 • 読み込み中にSNAPを動かしたり、外したりしていないか。 それでも問 題が解決しない場合は、IDEXXテクニカル・サポートにご連絡ください。 IDEXX SNAPshot* DSR リーダー取扱説明書 97...

  • Page 98: 技術情報と仕様

    +10～28 V DC （0.4 A において） USBポート COM 1、COM 2 シリアルポート PS/2 ポート AC-DC 電源 機種： Astrodyne SPU15A-107 IDEXX供給製品 AC電源: 100～240 V AC （ 0.4 A において）、47～63 Hz DC電源: +18 V DC （ 0.83 Aにおいて） 98 IDEXX SNAPshot* DSR リーダー取扱説明書...
  • Page 100 One IDEXX Drive Westbrook, Maine 04092 USA idexx.com 06-13440-00...
