Pag. 20 di 28
D

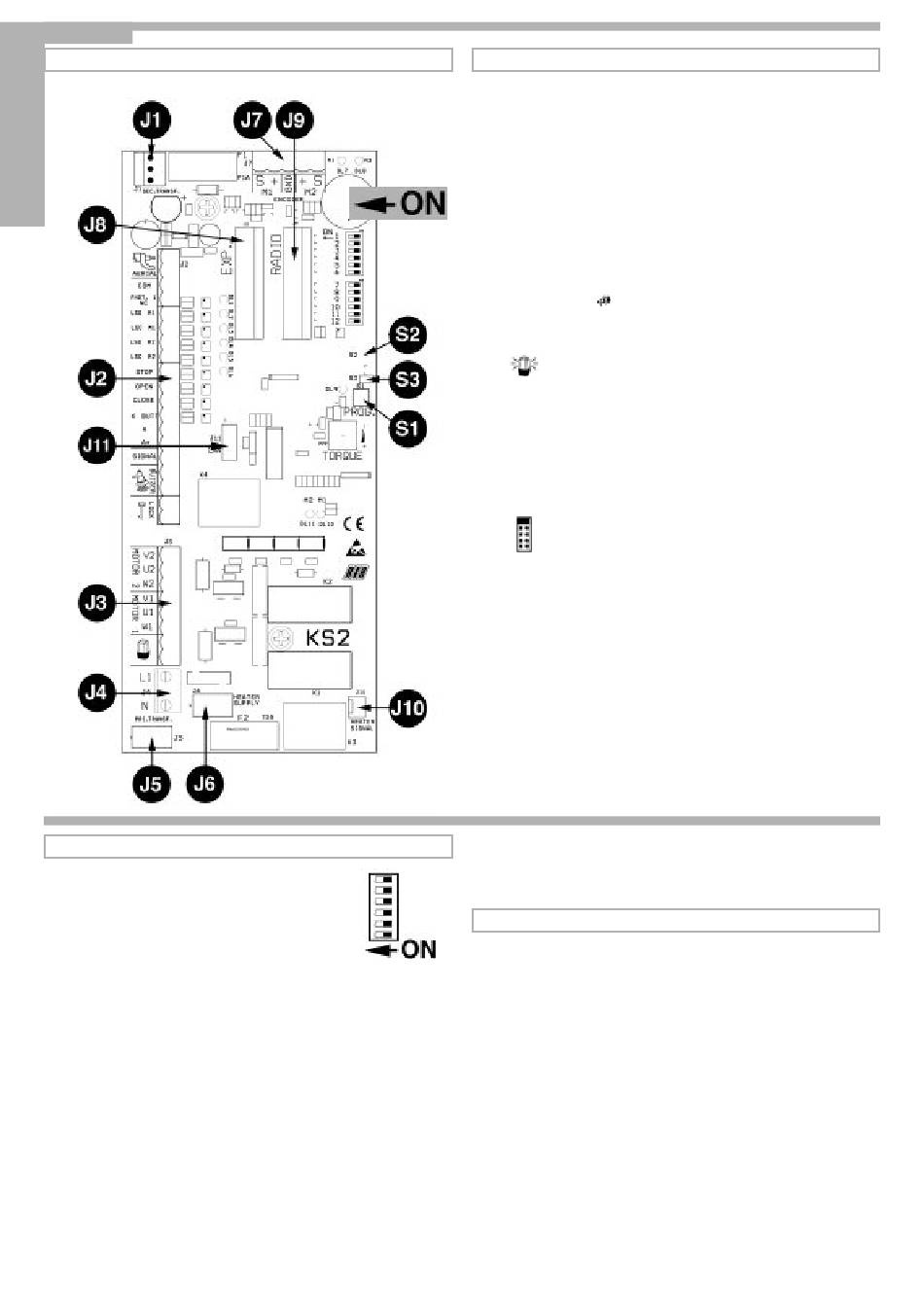

ELEKTRONISCHE STEUERUNG KS 2
E
U
T
S
C
H
B - MIKROSCHALTER ZUR STEUERUNG
DIP 1
KONTROLLE MOTOR-DREHRICHTUNG (ON) (PUNKT C)
DIP 2
PROGRAMMIERUNG ZEITEN (ON) (PUNKT D)
DIP 3
Pausenzeit, bevor sich das Tor schließt im
Normal - und Fußgängerbetrieb (ON)
Funkempfänger schrittweise (OFF) - automatisch (ON)
DIP 4
DIP 5
Befehl Einzelimpuls (K BUTT) schrittweise (OFF) -
automatisch (ON)
Fotozellen immer aktiv (OFF) - Fotozellen nur beim Schließen aktiv (ON)
DIP 6
DIP 7
NICHT VORHANDEN (OFF)
DIP 8
Vorblinken (ON) - Normales Blinken (OFF)
NICHT VORHANDEN (OFF)
DIP 9
DIP 10 Elektroschloss (ON-aktiviert)
DIP 11 Entriegelung beim öffnen (ON-aktiviert)
DIP 12 NICHT VORHANDEN (OFF)
S1 => "PROG." Druckschalter zur Programmierung
S2 => Wahl Betrieb mit 1 oder 2 Motoren (bei Default geschlossene Spur 2 Motoren)
S3 => Jumper Wahl Betrieb nach Zeit (OFF) oder elektrische Endschalter (ON)
DL1 Kontakt Fotozelle (NC)
DL2 Kontakt Öffnungsendschalter M1 (NC)
DL3 Kontakt Schliessungsendschalter M1(NC)
DL4 Kontakt Öffnungsendschalter M2(NC)
DL5 Kontakt Schliessungsendschalter M2(NC)
DL6 Kontakt Stop (NC)
DL7 NICHT VORHANDEN
Code BC07048
LED-ANZEIGEN
A - VERBINDUNGEN
J1 => SEC.TRANSF.
Steckverbinder für zweiten Transformator
J2 => AERIAL
Radioantenne
COM
Allgemeinanschluss der Kontakte
PHOT.1
NC Kontakt Fotozellen (NC)
LSO Endschalterkontakt zum Stoppen des Öffnungsvorganges von M1 (NC)
LSC
Endschalterkontakt zum Stoppen des Schliessvorganges von M1 (NC)
LSO Endschalterkontakt zum Stoppen des Öffnungsvorganges von M2 (NC)
LSC
Endschalterkontakt zum Stoppen des Schliessvorganges von M2 (NC)
STOP
Kontakt des Stopschalters (NC)
OPEN
Kontakt des Öffnungsschalters (NA)
CLOSE
Kontakt des Schliessungsschalters (NA)
K BUTT.
Kontakt Einzelimpuls (NA)
A*A
Stromzufuhr Zubehör zu 24Vac
SIGNAL
Kontrolleuchte geöffnetes Tor 12Vdc
BUZZER
Verbindung zu Ton Signal (12Vdc max 200 mA)
LOCK
Verbindung Elektroschloss (MAX 15W 12V)
J3 => NICHT VORHANDEN
BLINKLEUCHTE (max 40W )
J4 => L1 - N
Stromzufuhr 230Vac 50/60Hz
J5 => PRI.TRANSF.
Steckverbinder für ersten Transformator
J6 => HEATER SUPPLY NICHT VORHANDEN (DIE SCHUTZHÜLLE NICHT
BERÜHREN ! )
J7 => ENCODER
NICHT VORHANDEN
J8 => EXP.
Verbinder für Platine EXPANDER
J9 => RADIO
Verbinder für Radioempfänger 24Vac
J10 => HEATER
NICHT VORHANDEN
J11 =>
BERÜHREN SIE NICHT DEN JUMPER!
WENN ER ENTFERNT WIRD, ZIEHT DER OPERATOR NICHT UM!
DL8 NICHT VORHANDEN
DL9 aktivierte Programmierung
DL10 Tor M1schliesst
DL11 Tor M2 schliesst
C - KONTROLLE DREHRICHTUNG DER MOTOREN
Diese Kontrolle erleichtert dem Installateur die Aufgabe bei der Inbetriebsetzung der
Anlage oder bei eventuellen späteren Kontrollen.
1 - Das Tor auf die Hälfte seines Laufes positionieren, dies durch die manuelle
Entblockung.
2 - DIP1 auf ON stellen => LED DL9 beginnt zu blinken.
3 - Die Taste PROG kontinuierlich drücken (die Bewegung erfolgt in Personen Prtäsenz,
öffnen-Stop-schließen-Stop-öffnen-etc...) => Die LED ROT DL10 und DL11 erleuchten
und das Tor muss sich nun schließen, dabei haben die Torflügel eine fixe zeitlich auf 4
Sekunden begrenzte Phasenverschiebung. Sollte dies nicht geschehen, muss die
Taste losgelassen werden und beide Inverter (V1/2 e W1/2) des oder der zuständigen
Motoren müssen invertiert werden.
4 - Die Taste PROG kontinuierlich drücken => das Tor muss sich nun öffnen, dabei haben
die Torflügel eine fixe zeitlich auf 2 Sekunden begrenzte Phasenverschiebung.
5 - Die Tarierung der mechanischen Öffnungsvorrichtung vornehmen.
6 - Die Taste PROG drücken und beide Torflügel in komplette Schließstellung bringen,
dabei die Zeitprogrammierung beachten.
7 - Wenn vorgesehen, auch die Tarierung der elektrischen Endläufe vornehmen.
8 - Zum Schluss DIP1 auf Position OFF stellen. Die LED DL9 erlischt und zeigt das Ende
der Kontrolle an.
ANM.: Während dieser Kontrolle sind die Fotozellen nicht aktiv.
