2 Raccorder le tube d'entrée d'échantillon à l'embout de tuyau [F]
de l'entrée du capteur deltaT.
3 Installer le raccordement du tuyau [B] fourni dans le kit d'installa-
tion entre l'embout de tuyau [D] au niveau de la sortie du
capteur deltaT et l'embout de tuyau coudé [C].
Raccorder le câble du capteur au transmetteur
AVERTISSEMENT
Danger d'électrocution!
Éteindre le transmetteur AMI avant de l'ouvrir.

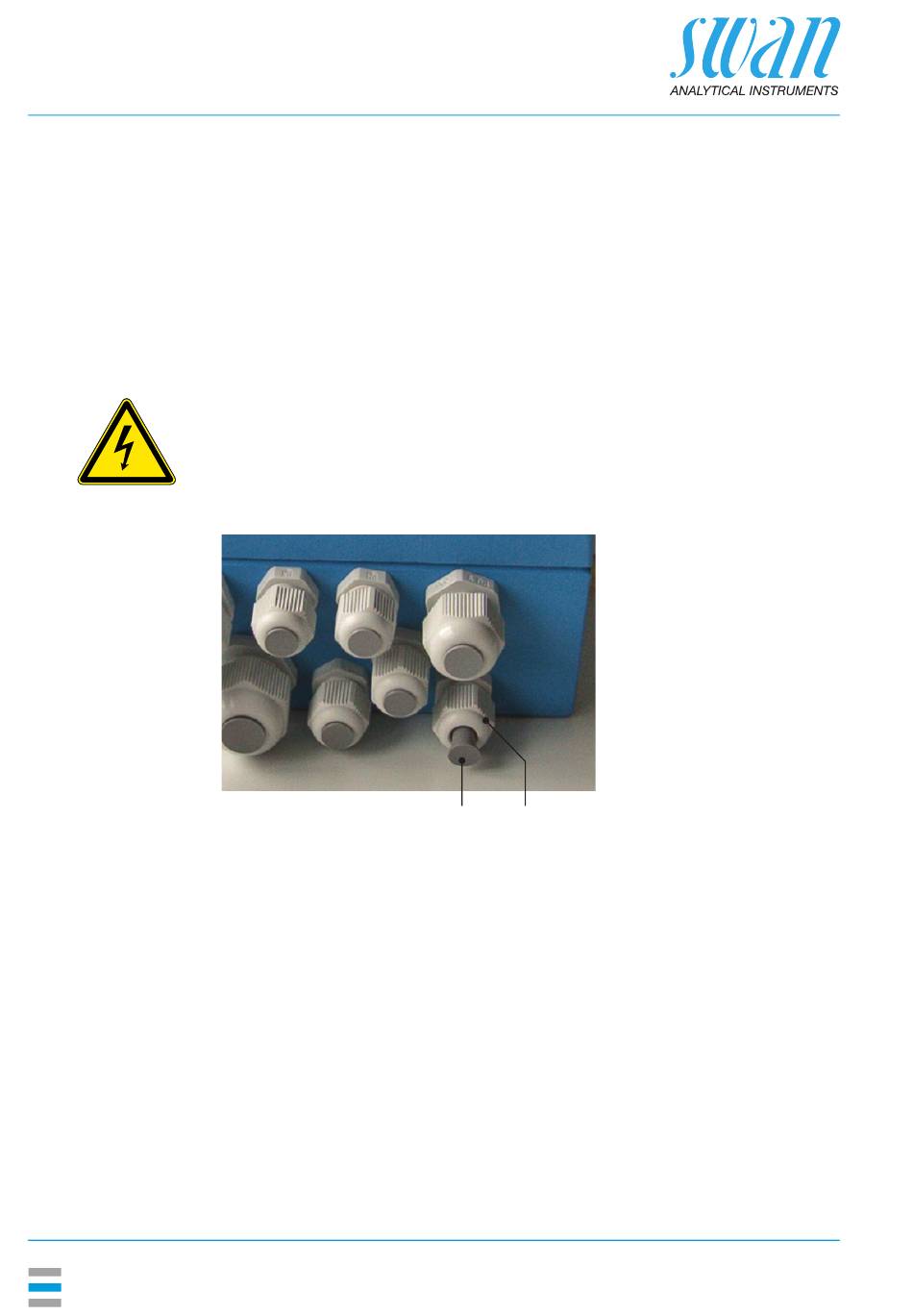

1 Retirer la fiche [A] du presse-étoupe [B].
2 Ouvrir le boîtier du transmetteur AMI.
3 Passer le câble du capteur à travers le presse-étoupe [B] et
jusque dans le boîtier du transmetteur.
4 Raccorder le câble aux bornes conformément au diagramme de
raccordement, voir
5 Fermer le boîtier du transmetteur AMI.
6 Appuyer sur le bouton de mise en marche.
A
B
Schéma des connexions, p.
32.
A-96.250.772 / 031120
