Liste des programmes et explications
5.2.1.40
5.2.1.40.10
5.2.1.40.20
5.2.1.40.11
5.2.1.40.21
5.2.1.40.12
5.2.1.40.22
En tant
que sortie de
contrôle
A-96.250.772 / 031120
[mA]
20
10
12
0 / 4
2
4
6
1
10
100
0
1
2

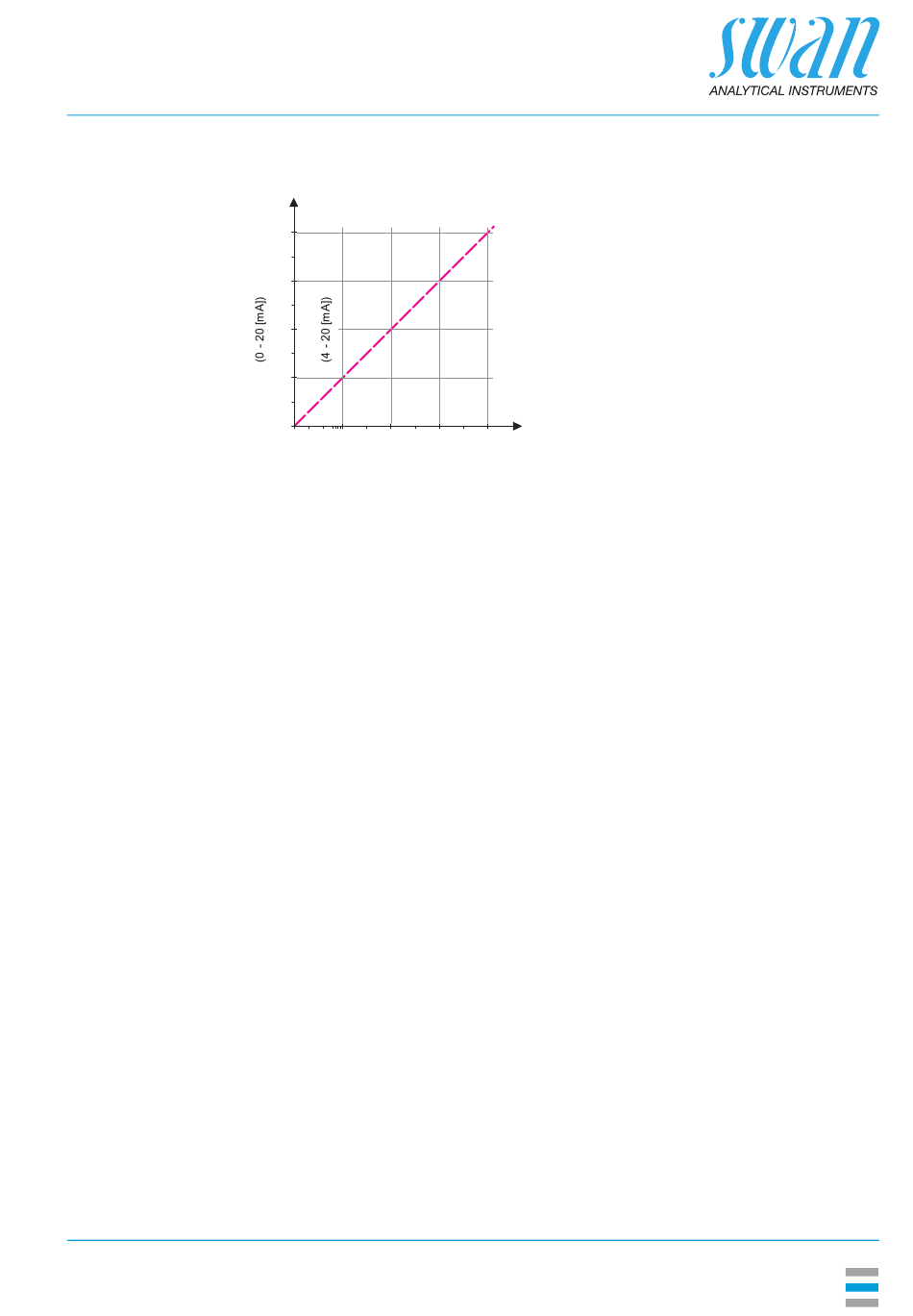

X Valeur mesurée
(logarithmique)
Échelle: saisie des points minimum et maximum (début et fin
échelle) de l'échelle linéaire ou logarithmique. Plus le point central
pour l'échelle bi-linéaire.
Paramètre Mesure Valeur:
Plage de valeurs inférieure: 0.00 ppm –1000 ppm
Plage de valeurs supérieure: 0.00 ppm –1000 ppm
Paramètre Température:
Plage de valeurs inférieure: -30 à +130 °C
Plage de valeurs supérieure: -30 à +130 °C
Paramètre Débit échantillon:
Plage de valeurs inférieure: 0.0 – 50 l/h
Plage de valeurs supérieure: 0.0 l/h –50 l/h
Les sorties analogiques peuvent être utilisées pour commander les
unités de contrôle. Nous distinguons plusieurs types de contrôles:
Contrôleur de gestion P: l'action du contrôleur de gestion est
proportionnelle à la déviation par rapport à la consigne. Le
contrôleur de gestion est caractérisé par la bande prop.
À l'état stationnaire, la consigne ne sera jamais atteinte. La dé-
viation est désignée par le terme «erreur à l'état stationnaire».
Paramètres: consigne, bande prop.
Contrôleur de gestion PI: la combinaison d'un contrôleur de
gestion P avec un contrôleur de gestion I va réduire l'erreur à
l'état stationnaire. Si le temps intégral est réglé sur zéro, le
contrôleur de gestion I est désactivé.
Paramètres: consigne, bande P, temps intégral
X
1'000
10'000
3
4
73
