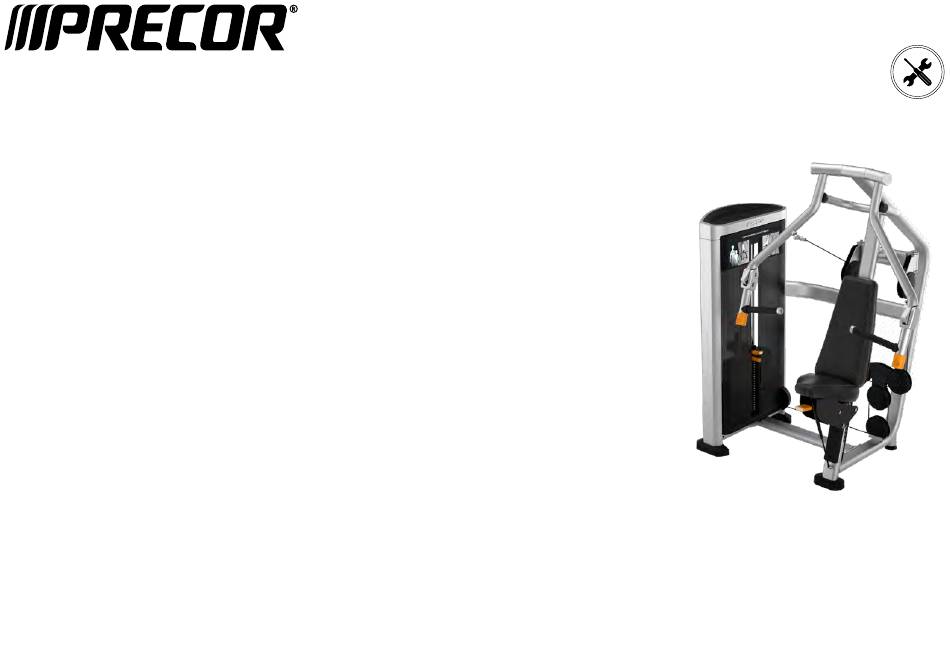

- Page 1 FRANÇAIS Gamme de machines de musculation Resolute™ à charge guidée Développé horizontal convergent RSL 414 Guide d’assemblage...
- Page 3 Il faut environ 90 minutes pour assembler cet appareil. Si c’est la première fois que vous assemblez un tel appareil, prévoyez plus de temps. ATTENTION Un minimum de deux personnes est nécessaire pour assembler l’équipement. NE TENTEZ PAS de l’assembler par vous-même. Precor recommande l’ancrage au sol de l’appareil de musculation au niveau de chaque point d’ancrage.
- Page 4 Carénage central avant (gauche et droit) Étiquettes de poids Carénage inférieur avant Outil de réglage des rouleaux (fixé à la structure du siège Carénage, panneau supérieur avant Carénage, cache de la poulie ©2019 Precor Inc. | Développé horizontal convergent RSL 414 | Guide d’assemblage...
- Page 5 Serrez- 1 rondelle, 11 mm les à la main uniquement. Vous devrez les enlever temporairement lors d’une étape ultérieure. 50 48 ©2019 Precor Inc. | Développé horizontal convergent RSL 414 | Guide d’assemblage...
- Page 6 Assemblez l’entretoise transversale supérieure à la pile 2 vis à tête creuse M12 x 35 mm de poids 2 rondelles bombées argentées Outil : Clé hexagonale, 10 mm ©2019 Precor Inc. | Développé horizontal convergent RSL 414 | Guide d’assemblage...
- Page 7 Clé à douille, 19 mm Ne serrez pas les vis M10 installées lors de l’étape 1 pour le moment. Clé dynamométrique Vous devrez les enlever temporairement lors d’une étape ultérieure. ©2019 Precor Inc. | Développé horizontal convergent RSL 414 | Guide d’assemblage...
- Page 8 Faites glisser les bouchons d’extrémité avec manchons sur 2 bouchons d’extrémité avec manchons les extrémités des bras. Tapez doucement avec un maillet Outil : Maillet si nécessaire. Enlevez toutes les étiquettes ©2019 Precor Inc. | Développé horizontal convergent RSL 414 | Guide d’assemblage...
- Page 9 4 vis à tête hexagonale 5/16 x 1½ po Fixez le siège à la structure du siège 4 rondelles, 9 mm Outil : Clé à douille, 13 mm (½ po) avec rallonge ©2019 Precor Inc. | Développé horizontal convergent RSL 414 | Guide d’assemblage...
- Page 10 Clé plate, 19 mm les dispositifs de retenue en place. Serrez à un couple de 67 Nm (50 ft-lb). Clé dynamométrique ©2019 Precor Inc. | Développé horizontal convergent RSL 414 | Guide d’assemblage...
- Page 11 à l’arrière. Mettez la plaque supérieure sur les poids. Les poids et la 1 structure de la plaque supérieure plaque supérieure doivent être alignés à ras du côté utilisateur. ©2019 Precor Inc. | Développé horizontal convergent RSL 414 | Guide d’assemblage...
- Page 12 1 entretoise de poids supplémentaire, poignée du poids supplémentaire. 76 mm (3 po) 1 poids supplémentaire 1 poignée du poids supplémentaire ©2019 Precor Inc. | Développé horizontal convergent RSL 414 | Guide d’assemblage...
- Page 13 Lubrifiez les tiges de guidage avec un lubrifiant à base de Teflon, tel que le lubrifiant Tri-Flow Superior Lubricant. Enlevez l’excédent à l’aide d’un chiffon ou d’un mouchoir en papier propre. ©2019 Precor Inc. | Développé horizontal convergent RSL 414 | Guide d’assemblage...
- Page 14 Le couple de serrage recommandé est de 34 Nm (25 ft-lb). Outils : Clé hexagonale, 8 mm Clé dynamométrique Emboîtez fermement le plateau supérieur dans son emplacement. ©2019 Precor Inc. | Développé horizontal convergent RSL 414 | Guide d’assemblage...
- Page 15 Terminer l’assemblage Precor recommande l’ancrage de l’appareil de musculation au niveau de chaque point d’ancrage. Ajustez les pieds ronds du cadre vers le haut ou vers le bas en les tournant vers la gauche ou la droite pour aider à mettre l’appareil à niveau.
- Page 16 Développé horizontal convergent RSL 414 | Guide d’assemblage | P/N CW39535-131 FRN © Precor, Incorporated | 30 août 2019...
