7.25.3 Montage dans du métal
Montage noyé
Figure 7-69
7.25.4

Instructions de montage

Le transpondeur MDS D522 variante spéciale est conçu pour un montage unique.
Tenez compte des instructions ci-après lors du montage du MDS D522 sur une pièce pou
éviter d'endommager le transpondeur :
● Préparez la pièce comme indiqué sur le dessin ci-après.
● Enfoncez le transpondeur dans le trou, à l'aide de l'auxiliaire de montage fourni, en
exerçant une pression à plat, régulièrement répartie, jusqu'à ce que le transpondeur
s'enclenche. Veillez à ce que le transpondeur ne s'insère pas de biais.
SIMATIC RF200
Manuel système, 07/2017, J31069-D0227-U001-A9-7719

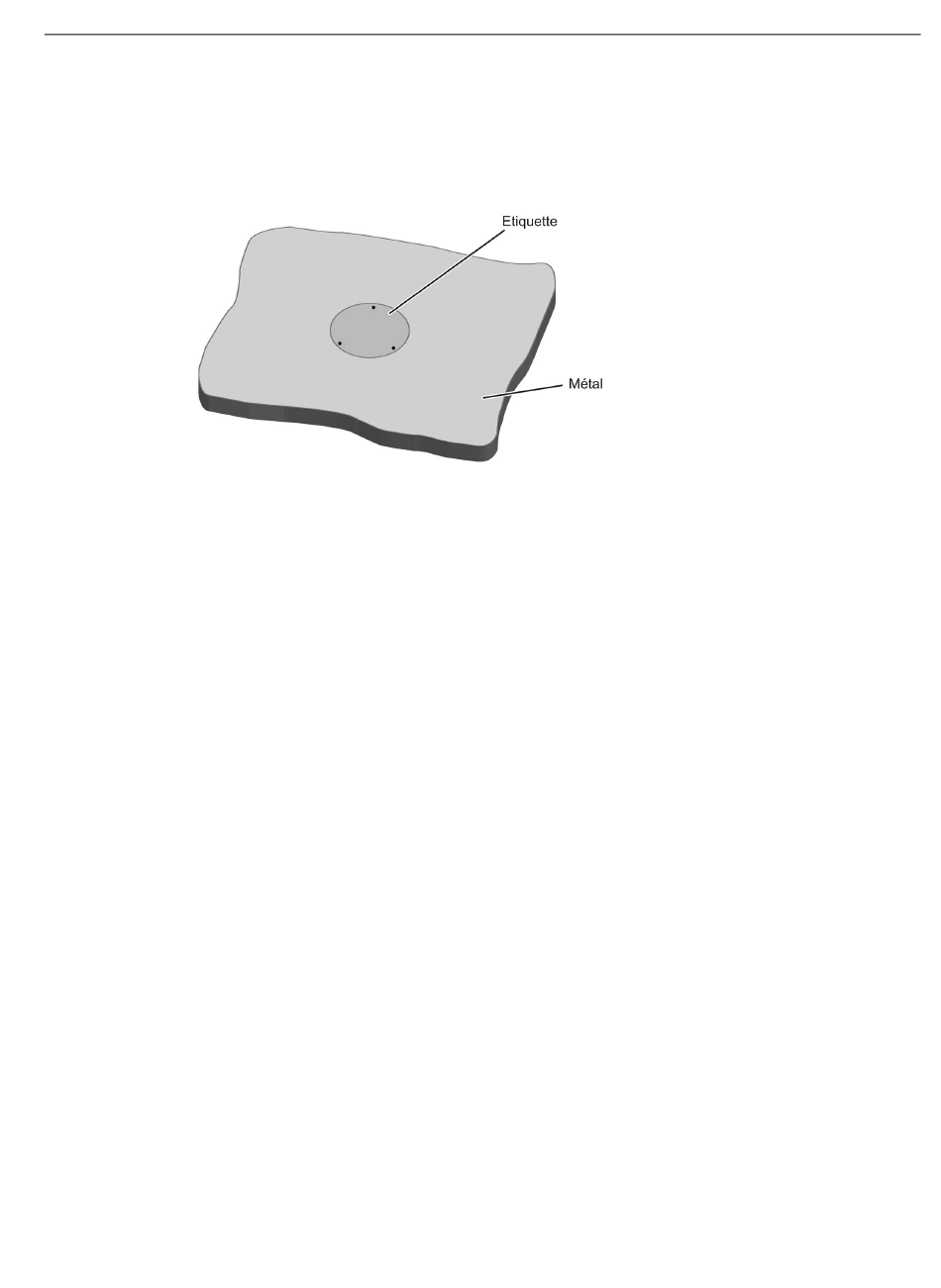

Montage noyé du MDS D522 variante spéciale dans du métal sans espace
Transpondeur
7.25 MDS D522 variante spéciale
311
