Degré de protection selon EN 60529
Chocs selon EN 60721-3-7, classe 7 M3
Vibration selon EN 60721-3-7, classe 7 M3
Forme, dimensions et poids
Dimensions (Ø x filetage x L)
Poids
Mode de fixation
Longueur de câble
Attention : Les valeurs de chocs et de vibrations sont des valeurs maximales et ne doivent pas
1)
apparaître de manière durable.
6.5.7 Schéma coté
Figure 6-24
SIMATIC RF200
Manuel système, 07/2017, J31069-D0227-U001-A9-7719
au transport et à l'entreposage

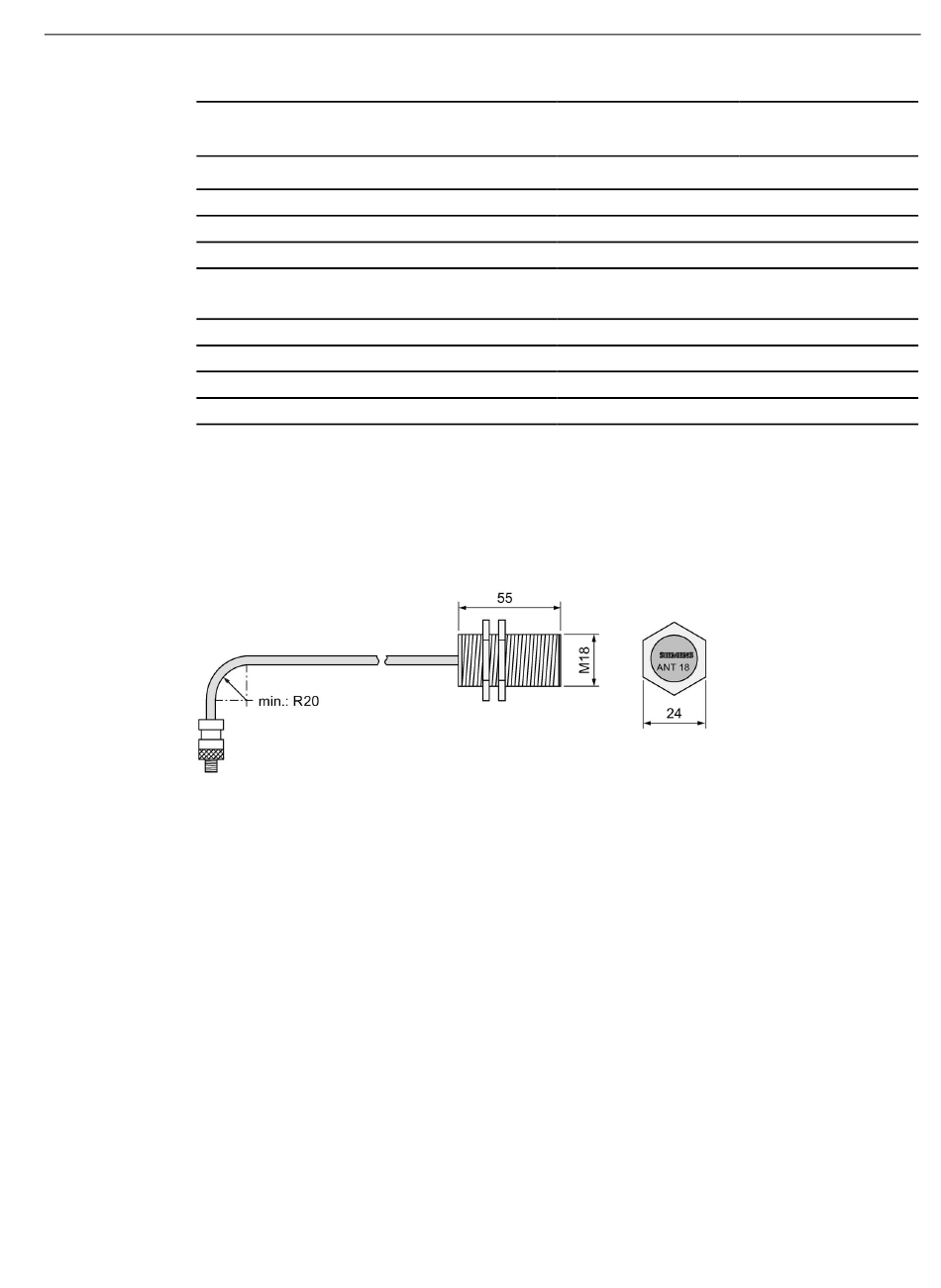

Dessin coté ANT 18 (toutes les valeurs en mm)
-40 °C ... +85 °C
•
IP67 (face avant)
500 m/s
1) 2
200 m/s
1) 2
M18 x 1 x 55 mm
130 g
2 écrous plastique M18 x 1
3 m ou 0,6 m
Antennes
6.5 ANT 18
6GT2398-1CA00
6GT2398-1CA10
