Plots de lecture/écriture
5.8 SIMATIC RF290R

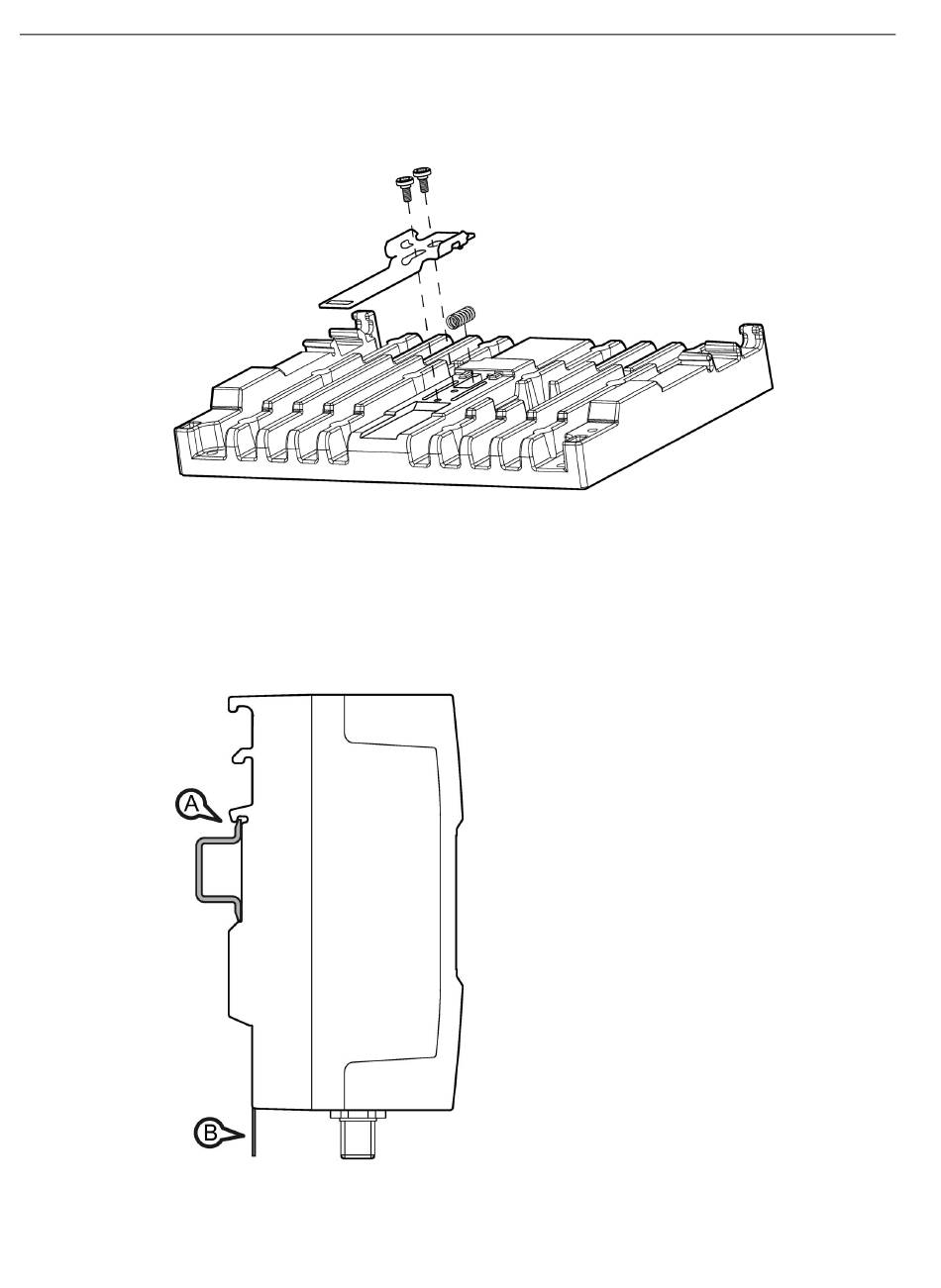

Montez le système de fixation sur la face arrière de l'appareil comme illustré sur la figure
suivante :
Figure 5-22
Procédez comme suit pour monter le plot de lecture/écriture RF290R sur un rail DIN
symétrique :
1. Posez l'appareil sur l'arête supérieure du rail DIN symétrique (position A).
2. Tirez le coulisseau sur ressort (position B) vers le bas et appuyez l'appareil contre le rail
DIN symétrique jusqu'à ce qu'il s'enclenche.
Figure 5-23
154
Montage du système de fixation pour rail DIN symétrique
Montage du plot de lecture/écriture RF290R sur un rail DIN symétrique
Manuel système, 07/2017, J31069-D0227-U001-A9-7719
SIMATIC RF200
