Guide de configuration de la carte mère
Affectation des broches
5.4
Affectation des broches
Pour obtenir des indications détaillées, consulter Chapitre «3.3 Connexions» à la page 3-15.
5.5
Caractéristiques techniques
Pour obtenir des indications détaillées, consulter Chapitre «2 Spécifications» à la page 2-7.
5.6
Schéma coté
Pour accéder au schéma coté, consulter Figure 2-3 à la page 2-11.
5.7
ESCON Module 50/8 Motherboard (586048)
La carte mère «ESCON Module 50/8 Motherboard» (désignée plus loin par ESCON Module 50/8 MoBo)
disponible représente l'alternative à une carte mère conçue par l'utilisateur. Elle comporte toutes les
connexions nécessaires, disposées sur des blocs de jonction.

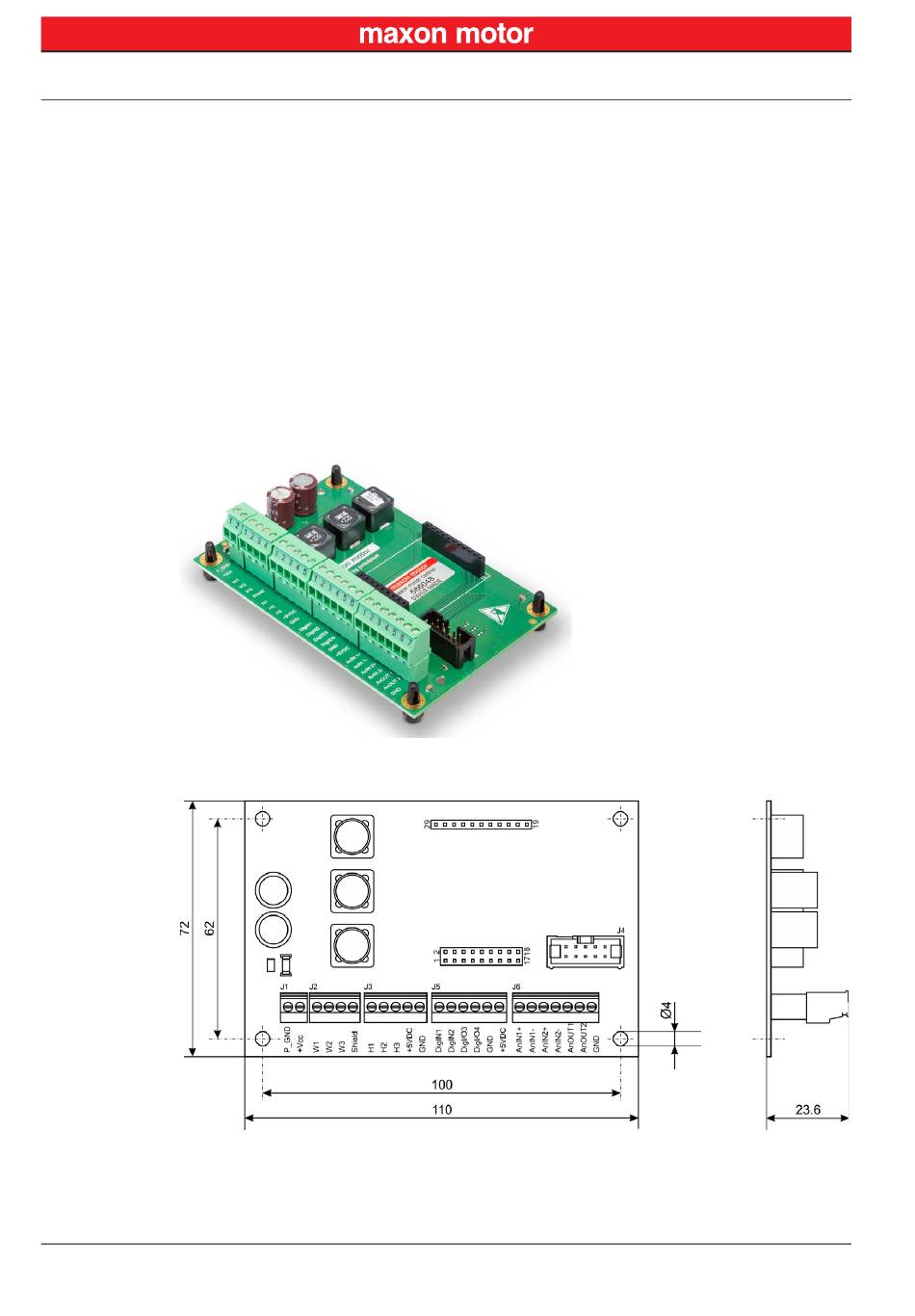

Illustration 5-28 ESCON Module 50/8 MoBo
Illustration 5-29 ESCON Module 50/8 MoBo – Schéma coté [mm]
5-38
Réf. document: rel6998
Édition: Avril 2017
© 2017 maxon motor. Sous réserve de modifications.
maxon motor control
Servo-contrôleur ESCON
Documentation Hardware ESCON Module 50/8
