Illustration 5-37 Escon Module 50/8 Mobo - Maxon Dc Motor (J2) - Maxon Motor ESCON Module 50/8 Manuel De Référence Du Matériel

5.7.3
Remarque
L'interface USB se trouve directement sur l'ESCON Module 50/8.
Remarque
Les désignations et les symboles suivants se trouvent dans les diagrammes des pages suivantes:
• «Analog I/O» signifie entrées/sorties analogiques
• «DC Tacho» signifie génératrice DC
• «Digital I/O» signifie entrées/sorties numériques
• «Power Supply» signifie alimentation électrique
•
5.7.3.1
MAXON

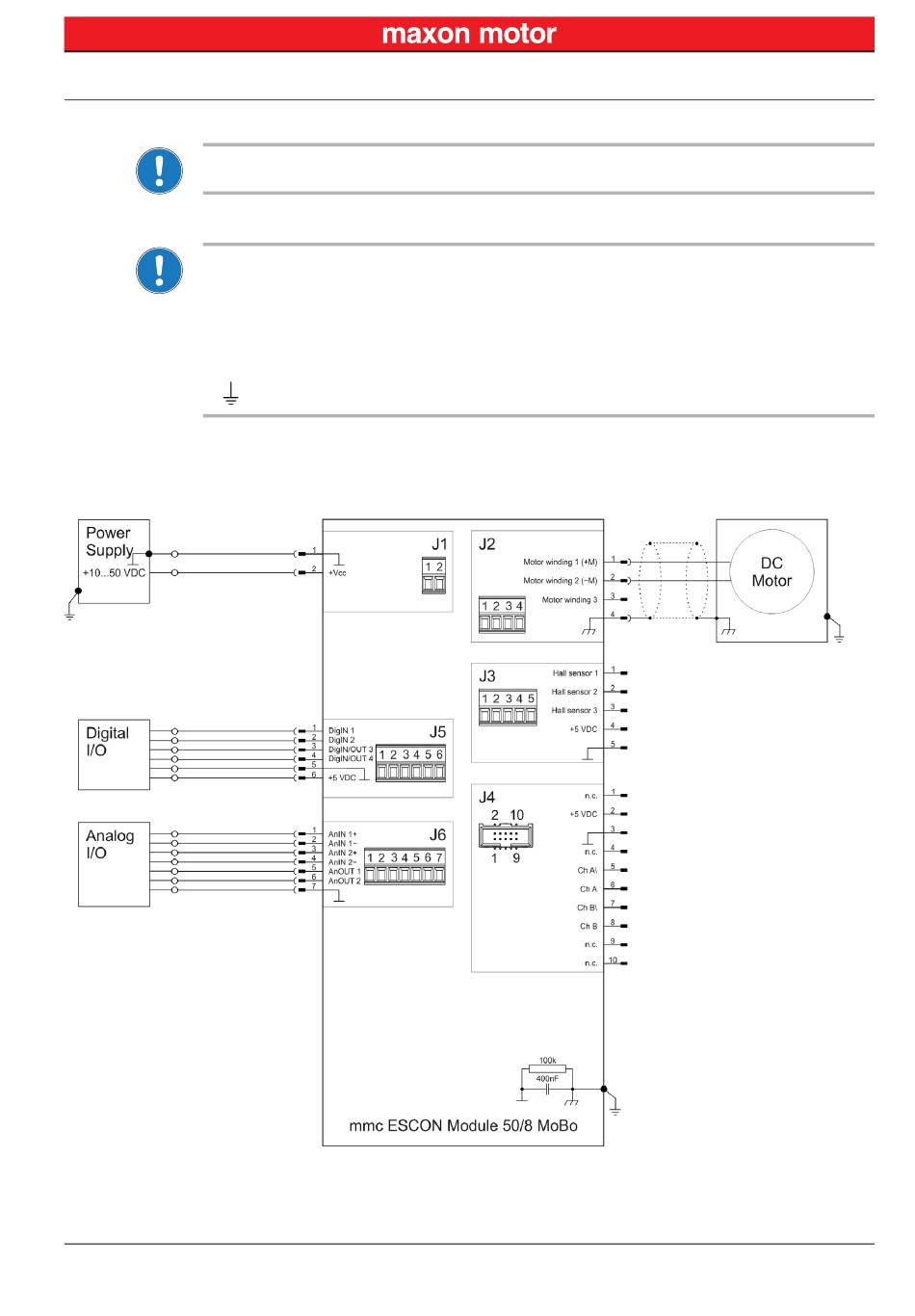

Illustration 5-37 ESCON Module 50/8 MoBo – maxon DC motor (J2)
maxon motor control
Servo-contrôleur ESCON
Documentation Hardware ESCON Module 50/8
Câblage
Mise à la terre (en option)
Moteurs DC
DC
MOTOR
Réf. document: rel6998
Édition: Avril 2017
© 2017 maxon motor. Sous réserve de modifications.
Guide de configuration de la carte mère
ESCON Module 50/8 Motherboard (586048)
5-47
