Pottinger NOVACAT 3007 T ED/Coll Notice D'utilisation page 42

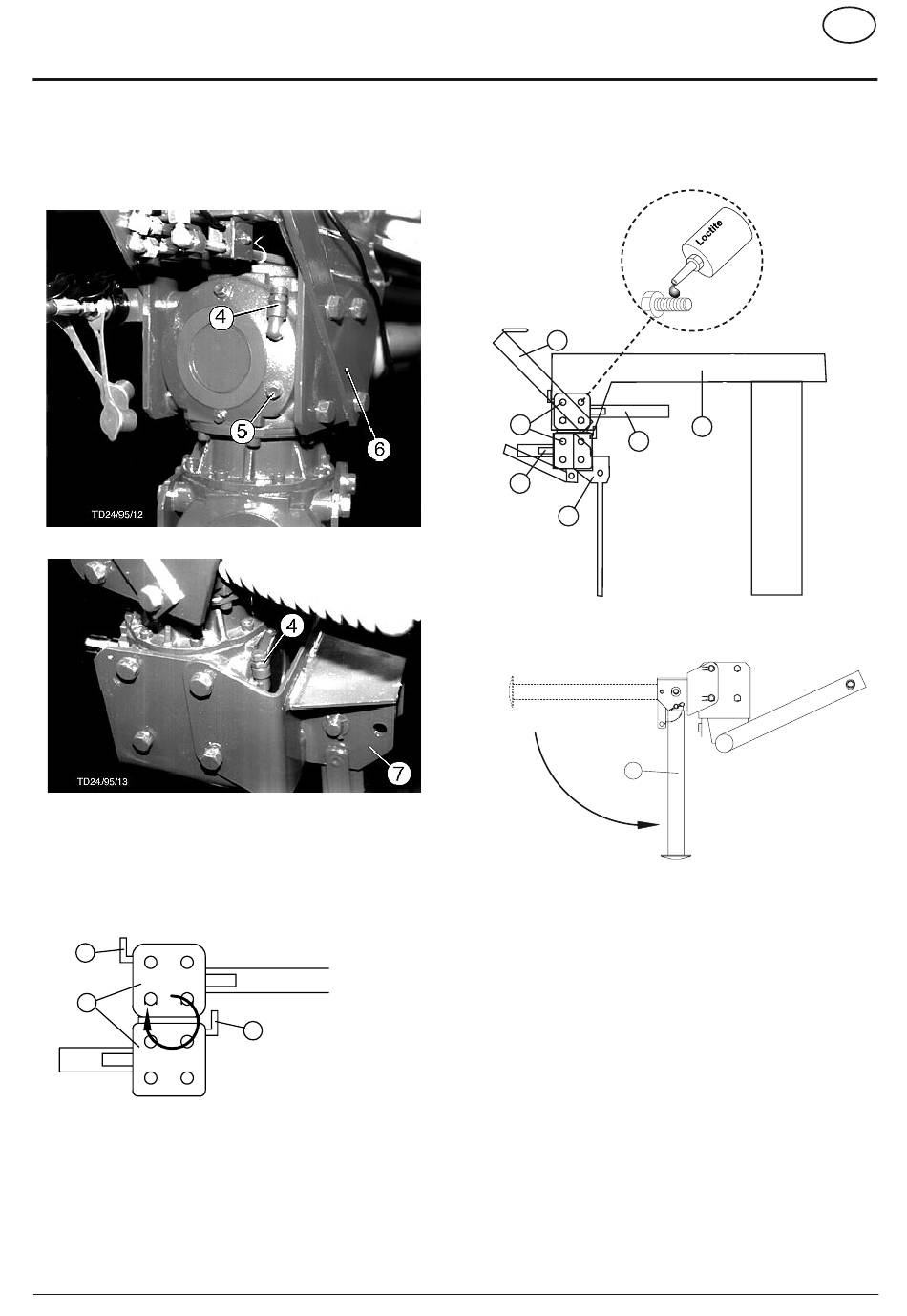

- Démonter les tubulures de remplissage d'huile () :
- Dévisser la tubulure et le boulon opposé (5), les échanger
et les visser de nouveau.
Les tubulures de remplissage d'huile () de l'engrenage
(11) renversé sont dans la même position qu'avant.
- Renverser l'engrenage.
4
11
0800-F Getr umdr (353)
4
TD24/95/14
RenveRseR l'engRenage
- Visser l'engrenage avec le timon (2), le guidage de câbles
(6) et la fixation de béquille (7).
6
3
9
7
- Pivoter et arrêter la béquille (8) : pos U
O
- Baisser la machine sur la béquille.
- Monter l'arbre intermédiaire du côté de l'entraînement et
l'arrêter de manière que la goupille de sécurité s'engrene
dans la rainure :
Une fois lâchée, la goupille doit de nouveau sortir
entièrement.
- Monter l'arbre intermédiaire sur le pivot d'entraînement et
l'arrêter.
- Faire glisser les tuyeaux de protection sur les articulations,
les fixer et arrêter à l'aide de chaînes pour éviter qu'ils
tournent.
- E 2 -
2
10
TD24/95/10
8
U
TD24/95/15
F
