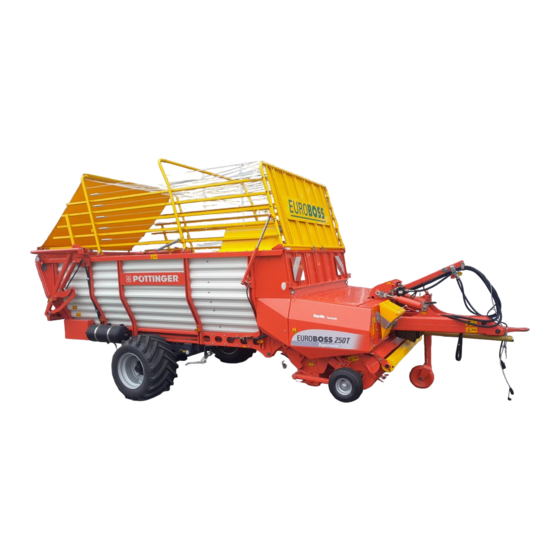

EUROBOSS 250 T
EUROBOSS 250 H
EUROBOSS 290 T
EUROBOSS 290 H
EUROBOSS 330 T
EUROBOSS 330 H
EUROBOSS 330 T D
EUROBOSS 330 H D
EUROBOSS 370 T
EUROBOSS 370 H
Remorque autochargeuse
99 563.FR.80I.0
(Modèle 560 : + . . 01001)
(Modèle 559 : + . . 01001)
(Modèle 561 : + . . 01001)
(Modèle 562 : + . . 01001)
(Modèle 563 : + . . 01001)
(Modèle 564 : + . . 01001)
(Modèle 565 : + . . 01001)
(Modèle 566 : + . . 01001)
Ihre / Your / Votre • Masch.Nr. • Fgst.Ident.Nr.
Ihre / Your / Votre • Masch.Nr. • Fgst.Ident.Nr.
(Modèle 567 : + . . 01001)
(Modèle 568 : + . . 01001)
Ihre / Your / Votre • Masch.Nr. • Fgst.Ident.Nr.
Publicité
Table des Matières
Manuels Connexes pour Pottinger EUROBOSS 250 T
Sommaire des Matières pour Pottinger EUROBOSS 250 T

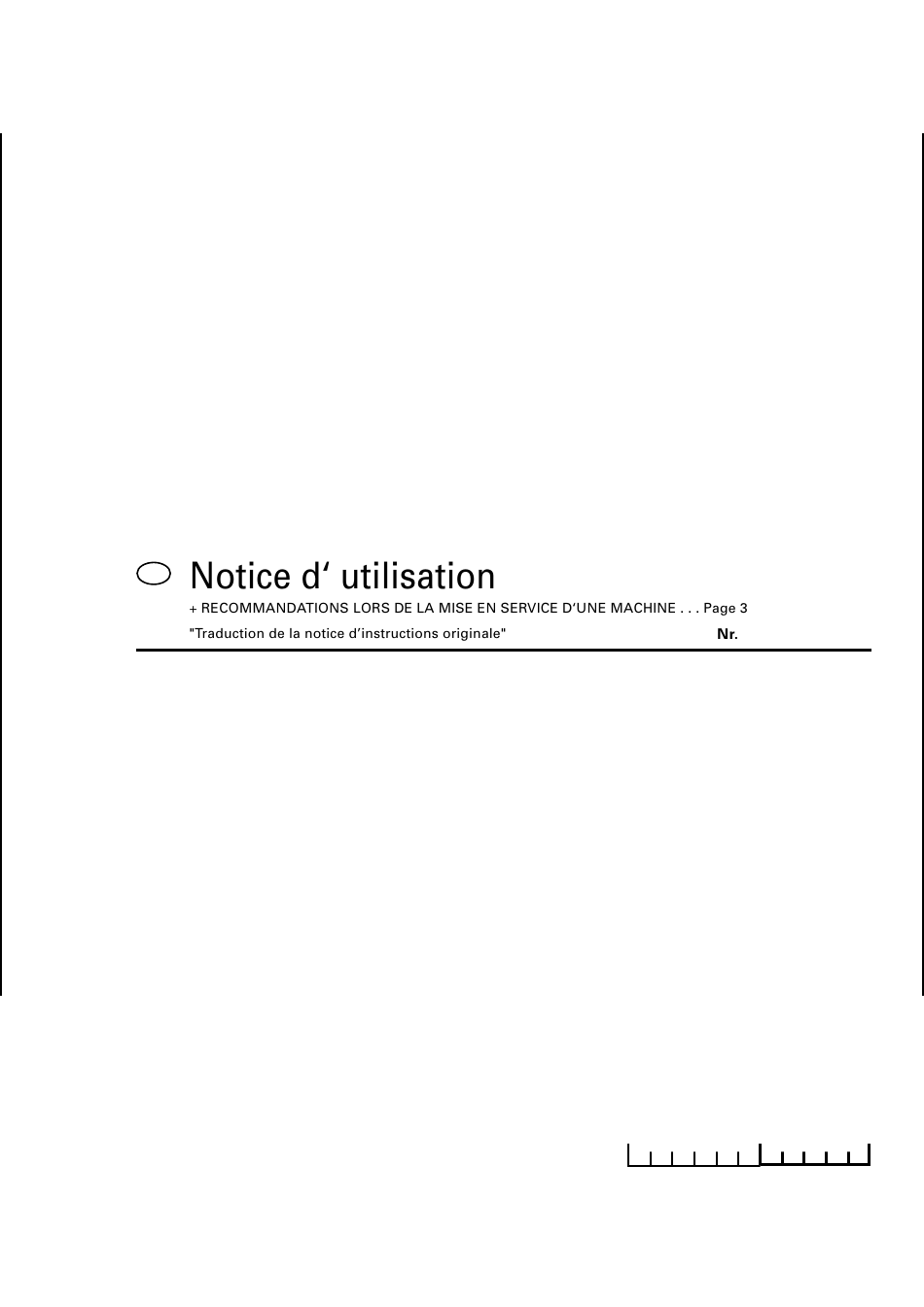

- Page 1 99 563.FR.80I.0 EUROBOSS 250 T (Modèle 560 : + . . 01001) EUROBOSS 250 H (Modèle 559 : + . . 01001) EUROBOSS 290 T (Modèle 561 : + . . 01001) EUROBOSS 290 H (Modèle 562 : + . . 01001) EUROBOSS 330 T (Modèle 563 : + .
