Montage
• Recommandations pour la sécurité : voir annexe A1
p. 1- 3 et 8.
• Relever les charges seulement à l'aide de dispositifs
de levage d'un dimensionnement de charge utile et
d'une stabilité au renversement suffisants.
Réglage du nombre de tours d'entraînement nécessaires:
• Réglage possible :
- 50 t/min
- 1000 t/min.
- Vérifier le nombre de tours nécessaires :
Prise de force (9) Arbre
intermédiaire (10)
1 tour 1,3 tours
1 tour 0,75 tours
Si le tracteur ne dispose que d'un seul nombre de tours
et que celui-ci ne correspond pas au nombre de tours
d'entraînement :

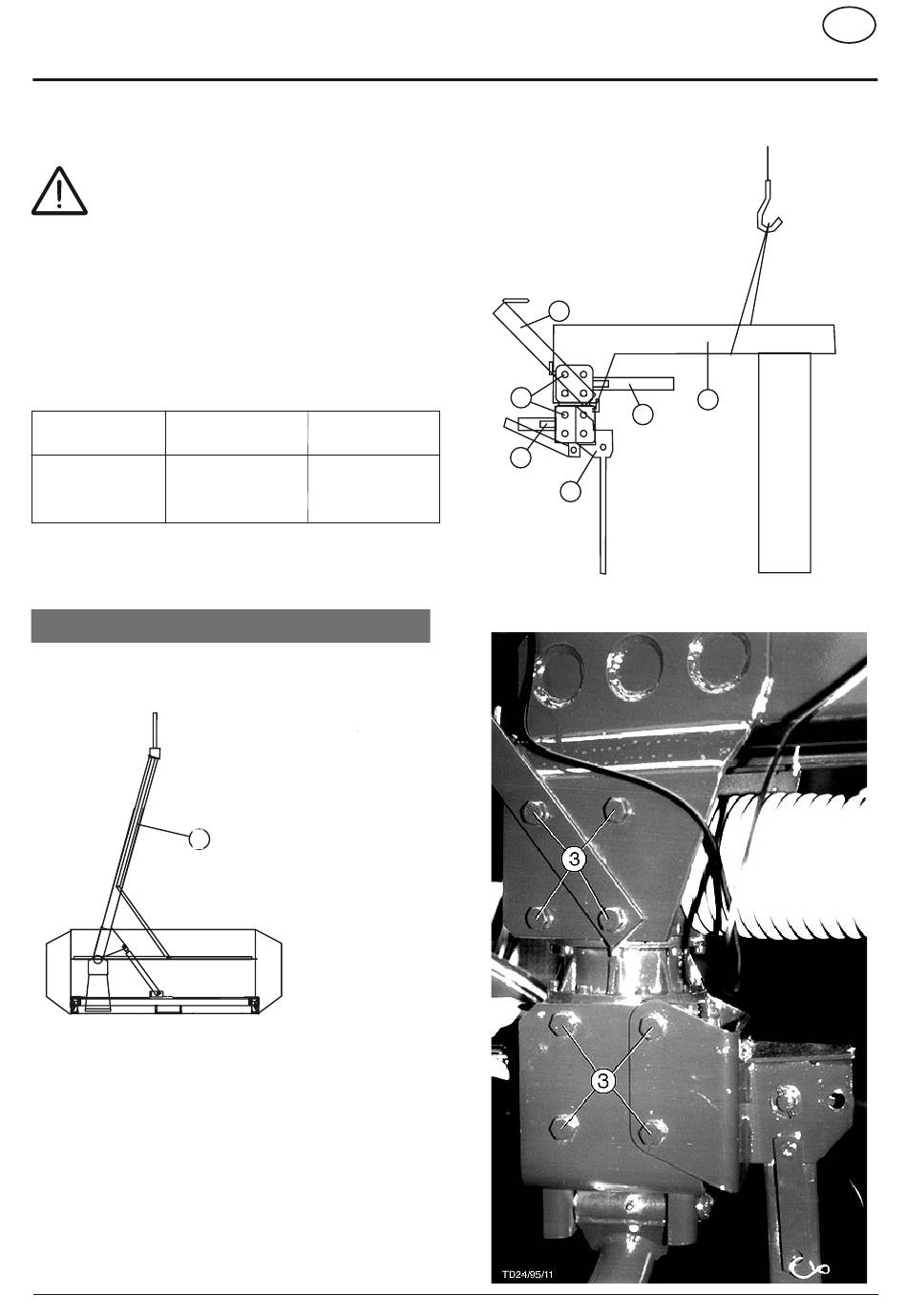

Renverser l'engrenage :

- Démonter l'arbre intermédiaire (1) : voir aussi mode
d'emploi ci-joint de cardan.
1
- Des deux côtés :
- Relâcher la chaîne de sécurité.
- Démonter et repousser le protecteur.
- Déverrouiller : introduire les goupilles de sécurité et
les maintenir introduits.
- Retirer le cardan.
0800-F Getr umdr (353)
Nombre de tours
d'entraînement
50 t/min
1000 t/min
TD24/95/9
- E 1 -
RenveRseR l'engRenage
- Appuyer le timon (2).
6
3
10
9
7
- Dévisser les 16 boulons de fixation (3).
F
2
TD24/95/10
