5 INSTALLATION
Positionnez le projecteur sur un plan stable ou utilisez la
patte (optionnelle) pour l'installation au plafond.
ATTENTION : En cas d'installation au plafond par des
pattes de suspension suivre scrupuleusement les
instructions et les normes de sécurité incluses dans
l'emballage de la patte. Si, au contraire, vous utilisez un
support différent de celui fourni par SIM2 Multimedia,
assurez-vous que le projecteur se trouve à au moins 65
mm du plafond et que le support ne bouche pas les
fentes du couvercle et du fond du projecteur servant
à l'arrivée et à la sortie de l'air.

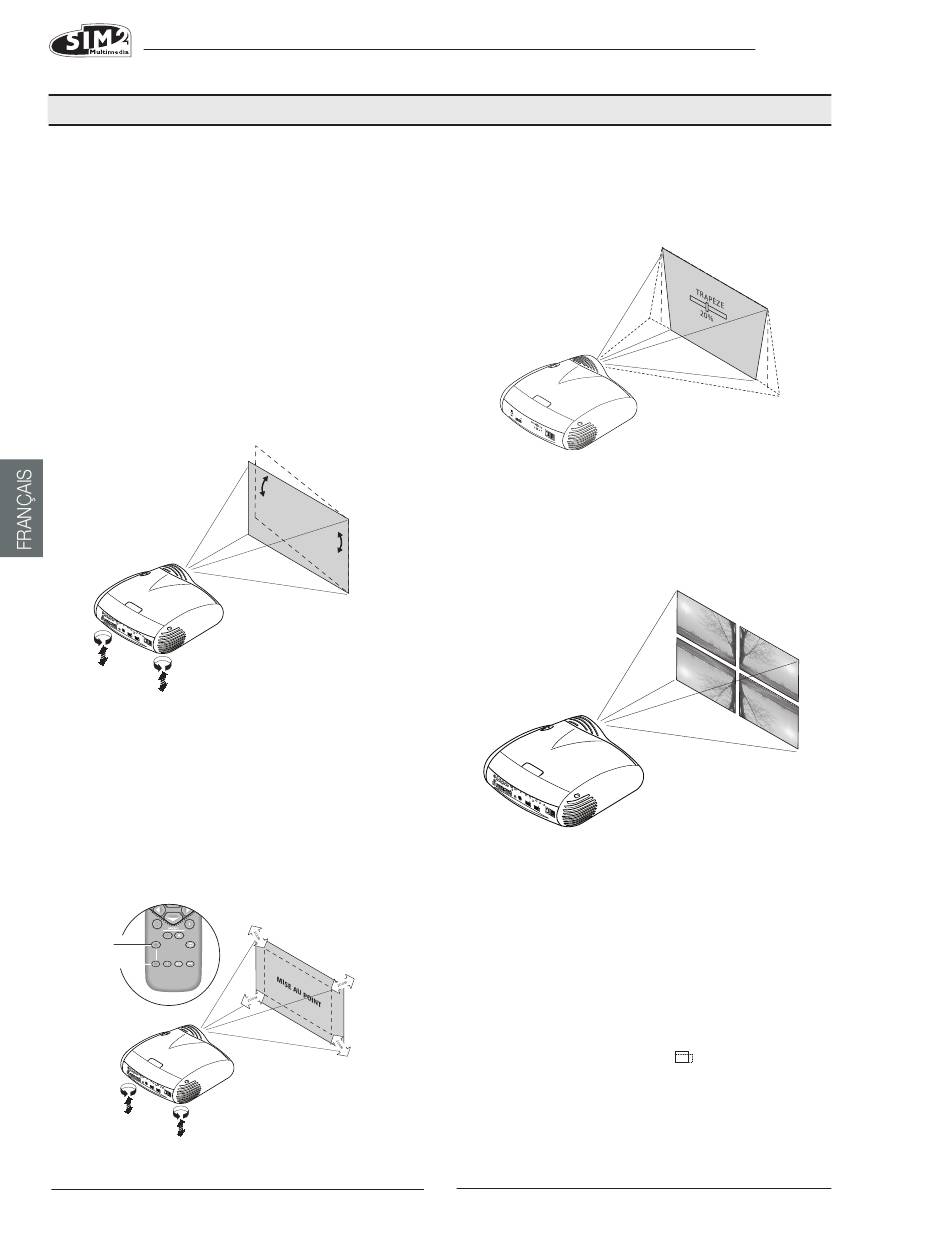

Si l'image projetée est inclinées vers la droite ou vers la
gauche utilisez les pieds à vis placés au fond du projecteur
pour aligner la base de l'image projetée et la base de
l'écran (fig.6).
Installez le projecteur à la distance désirée de l'écran:
la dimension de l'image projetée est déterminée par
la distance entre objectif du projecteur et l'écran et par
le zoom optique programmé.Utilisez le zoom motorisé
(fig. 7) pour élargir ou réduire les dimensions de l'image
projetée.Utilisez la mise au point motorisée (fig. 7) pour
obtenir la définition maximum de l'image projetée ; une
mise au point correcte devrait permettre de distinguer,
en s'approchant de l'écran, chaque pixel qui compose
l'image projetée (fig. 7).
ZOOM
F1
ZOOM
HELP
MISE AU POINT
F2
FOCUS
AUTO
ASPECT
VCR
Si l'utilisation des 2 pieds à vis placée sur le fond n'est
pas suffisante, il sera nécessaire d'incliner le projecteur et
corriger la distorsion trapézoïdale via le réglage du trapèze
disponible sur le menu Installation (fig.8).
(Référence page 20)
En agissant sur l'option Orientation du menu Setup il est
possible de retourner ou de renverser symétriquement
droite/gauche l'image projetée (fig.9), de façon à
l'adapter aux configurations d'installation frontale, frontale
au plafond, rétro, rétro plafond. (Référence page 20)
fig. 6
Il est possible d'utiliser un écran motorisé escamotable en
appliquant la commande d'actionnement de la sortie
+12V placée à l'arrière du projecteur (fig. 10).
Cette sortie s'active (tension 12 Vdc) quand le projecteur
est allumé et est exclue (aucune tension en sortie) quand
le projecteur est en stand-by
Il est possible en outre d'utiliser des rideaux(ou volets) de
couleur noire et motorisés escamotables pour délimiter
l'écran de projection quand on change le format de
l'image projetée (fig. 11a). La commande d'actionnement
peut être placée à la sortie
fig. 7
6
C3X1080
fig. 8
fig. 9
AR du projecteur.
