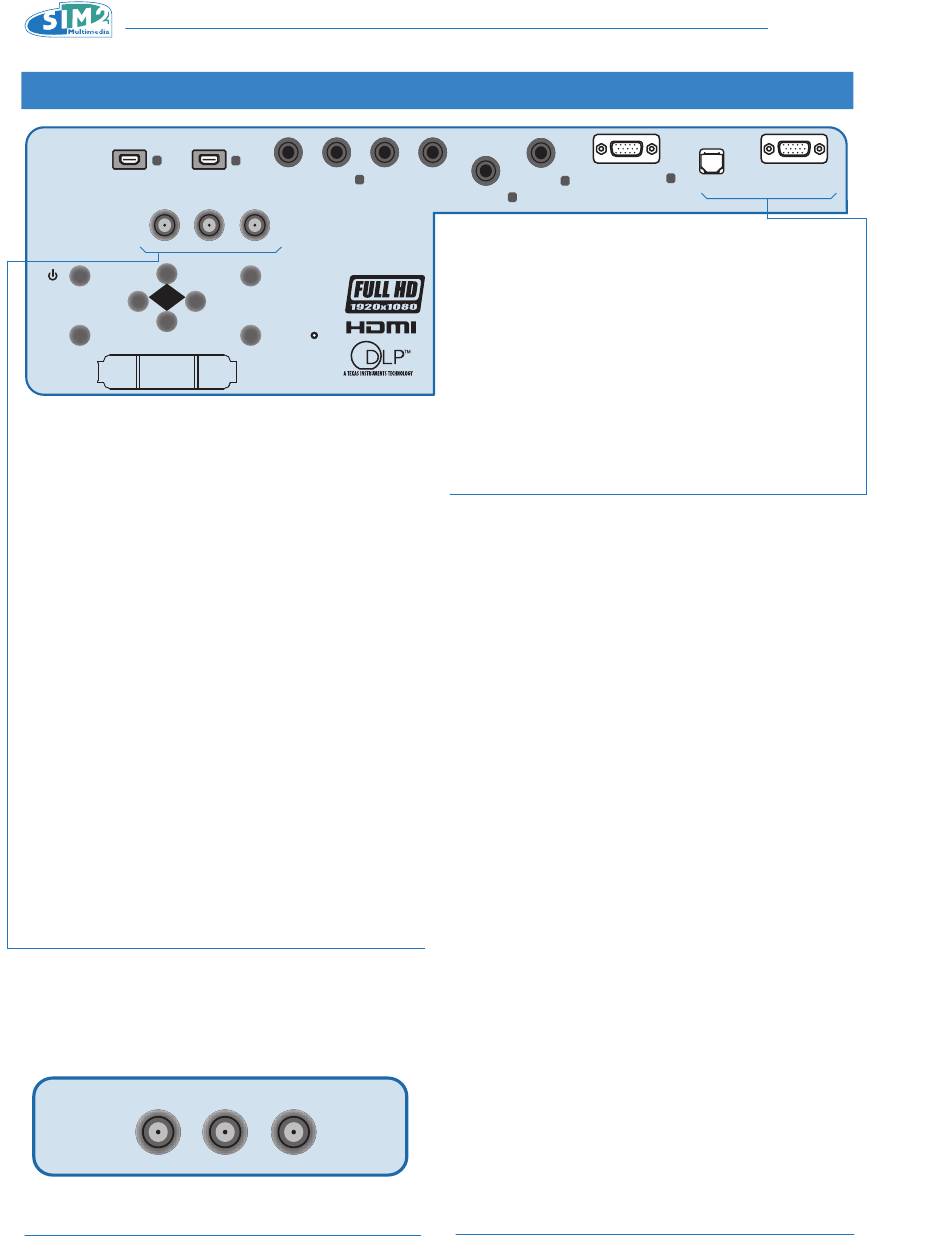

5 PANNEAU CONNEXIONS
6
HDMI 1
HDMI 2
12v TRIG 2
12v TRIG 1
Max 100mA
ESC
CONNEXIONS DES SOURCES VIDÉO
Brancher les câbles provenant des sources vidéo sur le pan-
neau arrière du
C3X Lumis
du dispositif externe de contrôle.
Pour obtenir les meilleures prestations du système
, connecter les différentes sources de signal avec
C3X Lumis
des câbles de bonne qualité spécifiques pour les applications
vidéo. Veiller à :
•
disposer les différents câbles de manière à ce qu'ils ne
soient pas dangereux pour les personnes ;
•
insérer les câbles dans les connecteurs avec attention,
afin de ne pas endommager les prises ;
•
ne pas enrouler ni écraser les câbles ;
•
ne pas tirer sur les câbles lorsque ceux-ci sont débran-
chés des différents appareils.
! ATTENTION :
les sources vidéo (téléviseurs, magnétosco-
pes, lecteurs DVD, etc.) disposent souvent de plusieurs sor-
ties. Pour obtenir les meilleures prestations de votre système,
il est nécessaire de bien choisir la sortie à utiliser. En géné-
ral, le type de signal qui offre la meilleure qualité d'image est
l'HDMi™, suivi dans l'ordre par rGB, Composantes, s-Vidéo
et Vidéo Composite. Toutefois, le système C3X Lumis dispose
d'un Décodeur Vidéo et d'un Désentrelaceur de haute perfor-
mance, et donc même les signaux de qualité inférieure produi-
ront des images extrêmement agréables.
SORTIES POUR LA GESTION DES ÉCRANS MOTORISÉS
est équipé de trois sorties (tension 12 Vdc)
Le C3X Lumis
pour la commande d'écrans de projection motorisés, la com-
mande de rideaux motorisés servant à délimiter la surface de
l'écran de projection lors du changement de format de l'image
projetée et pour le contrôle de la lentille anamorphique.
12v TRIG 2
12v TRIG 1
Max 100mA
5
R/Pr
G/Y
B/Pb
3
Max 100mA
12v TRIG 3
Max 100mA
MENU
SOURCE/
et l'éventuel câble sériel provenant
Max 100mA
12v TRIG 3
Max 100mA
VIDEO
GRAPHICS RGB
HV
1
S-VIDEO
2
La sortie
s'active lorsque le projecteur est allumé
TRIG1
(voyant vert allumé) et se désactive lorsque le projecteur est
en stand-by (voyant rouge allumé). L'état de la sortie
peut être configuré en sélectionnant rideau au menu for-
mat. avec celle-ci, il est possible de commander les rideaux
motorisés latéraux qui délimitent à droite et à gauche un
écran de protection.
La sortie
TRIG3
située à l'arrière du projecteur peut être
utilisée pour contrôler le fonctionnement d'une éventuelle
lentille anamorphique située face au projecteur et est confi-
gurable par OsD.
INTERFACE USB - RS232
il est possible de contrôler les fonctions du projecteur via
ordinateur ou autres dispositifs dédiés de commande à dis-
tance, ceci en les reliant aux connecteurs
situés sur le panneau des connexions. nous conseillons
d'utiliser des câbles sériels ou
pour éviter toute dégradation des signaux électriques de
commande et en permettre ainsi la bonne interprétation par
le projecteur. Pour l'utilisation du port
sur l'ordinateur de contrôle un driver spécifique siM2, lequel
peut être fourni par le vendeur/distributeur. sur demande,
siM2 fournit également un document contenant plus de
détails sur le protocole utilisé pour la programmation des
systèmes de commande à distance.
POSSIBLE UTILISATION DES ENTRÉES :
(1) VIDEO
Téléviseur, Lecteur DVD, Magnétoscope, Caméra, Console
de jeux vidéo
(2) S-VIDEO
Téléviseur, Lecteur DVD, Magnétoscope, Caméra, Console
de jeux vidéo
(3) COMPONENT / RGBS
Téléviseur, Moniteur HDTV, Lecteur DVD, Magnétoscope,
Caméra, Console de jeux vidéo,
Lecteur Blue-ray ;
(4) GRAPHICS RGB
Ordinateur
(5-6) HDMI
Moniteur HDTV, Lecteur DVD, Console de jeux vidéo, Lec-
teur Blue-ray ;
6
C3X Lumis
RS-232
4
USB
TRIG2
RS232
ou
USB
d'excellente qualité
USB
USB
, il faudra installer
