USB
Ethernet

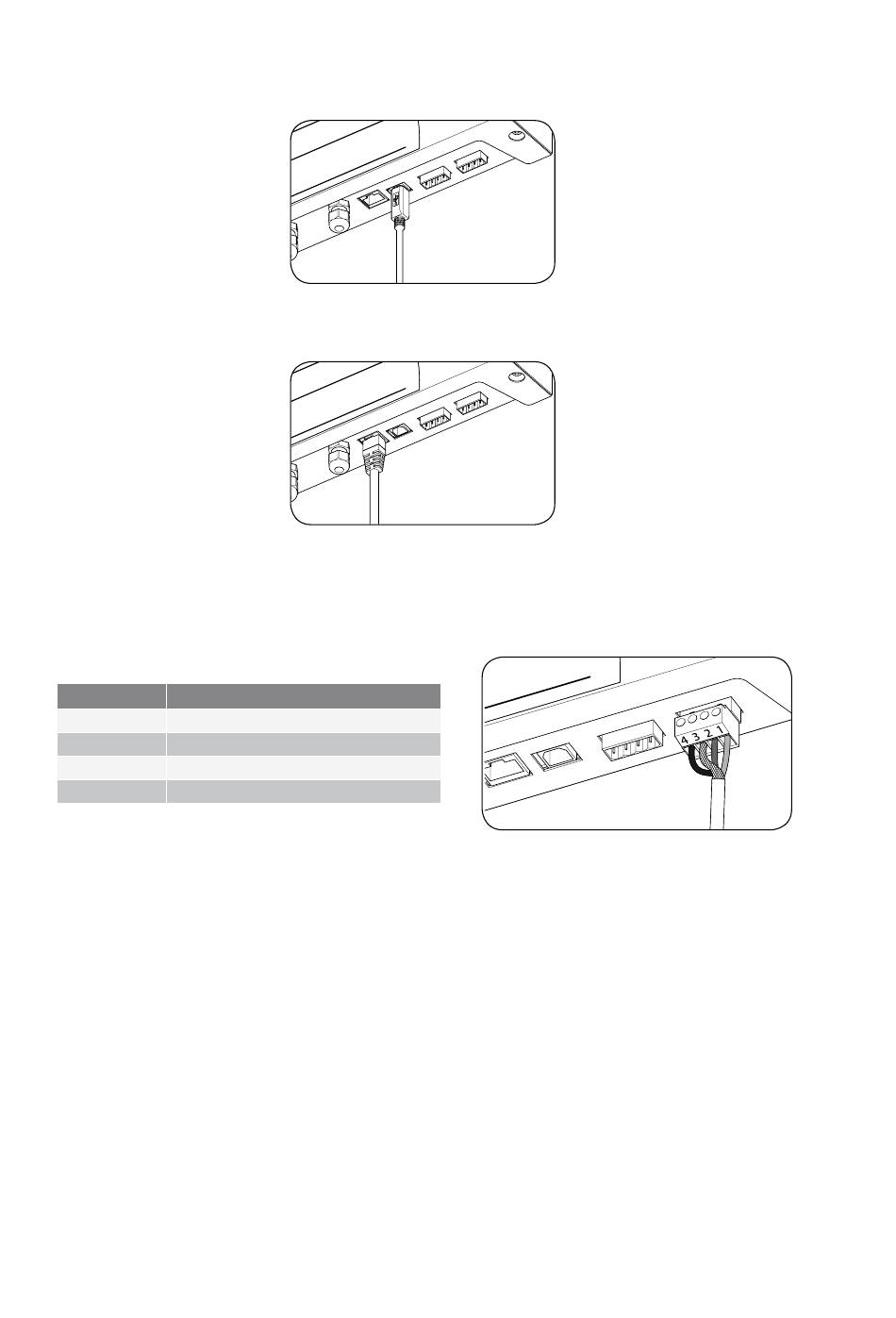

9.2. Conexão aos equipamentos INGECON
A saída RS-485 para os equipamentos INGECON corresponde à entrada 4 do INGECON SUN ComBox. Realize a
conexão como exibido nas imagens seguintes.
Pino
1
2
3
4
* Terminal para facilitar a conexão.
O jumper JP5 da placa principal do INGECON SUN ComBox permite a conexão da resistência do fim de linha no
bus RS-485. Este jumper deverá ser fechado sempre que o dispositivo seja considerado fim de linha.
162
Usa-se um cabo USB do tipo A a tipo B (não fornecido pela Ingeteam)
Usa-se um cabo de rede Ethernet (não fornecido pela Ingeteam)
Sinal
RS-485 B(+)
RS-485 A(-)
Tela protetora*
GND
Conexão local no INGECON SUN ComBox
AAX2015IQM01_ - Manual de instalação e uso
