10.2.2. Ethernet

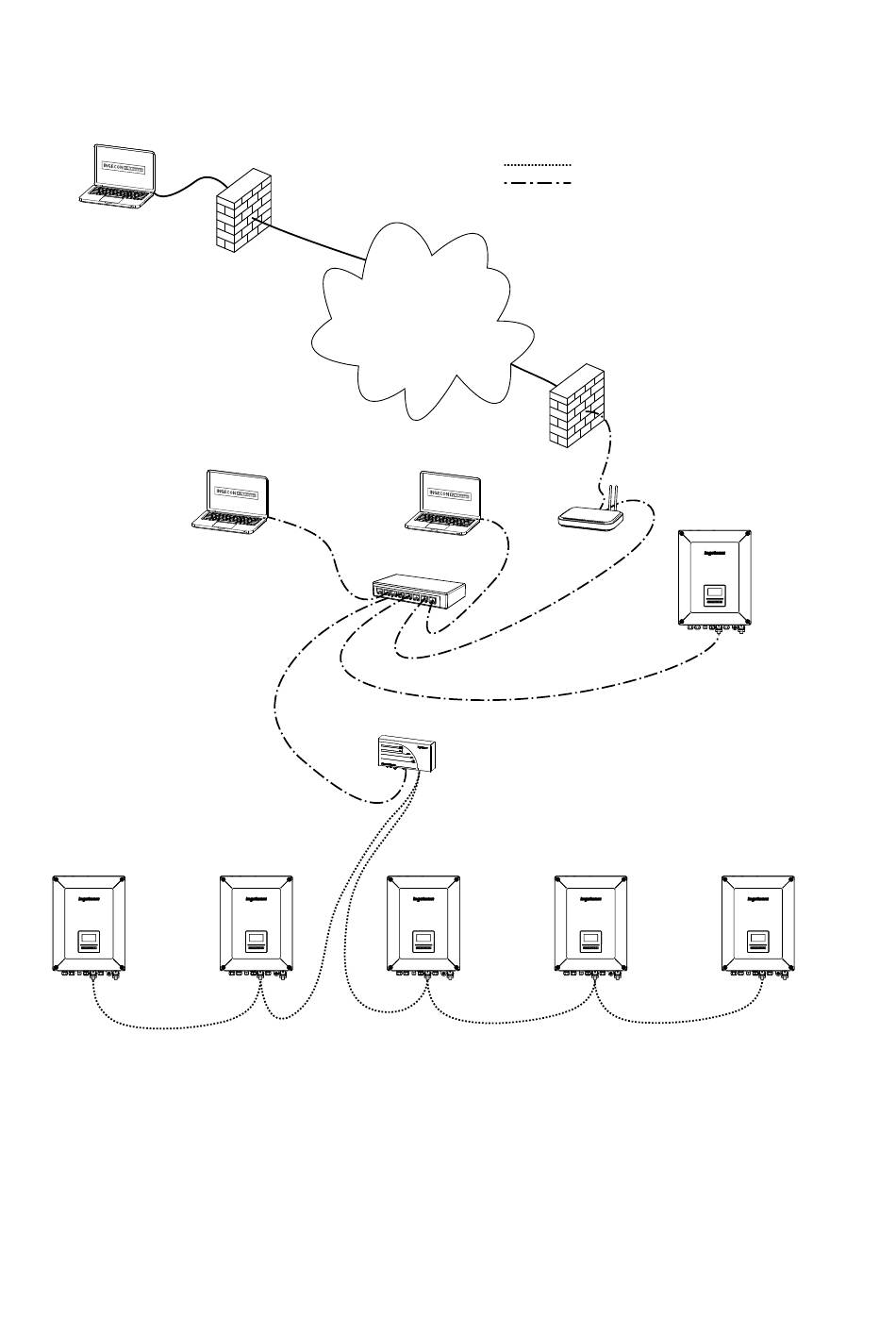

Ci-après, un exemple de communication à distance via Ethernet est indiqué.
J
C
A. INGECON SUN ComBox.
B. Appareil INGECON connecté au bus RS-485.
C. Appareil INGECON connecté au bus RS-485
(fin de ligne).
D. Équipement INGECON avec carte Ethernet.
E. Commutateur réseau.
110
I
INTERNET
F
E
B
Câblage RS-485
Câblage Ethernet
H
G
F
A
B B
F. Système de monitorage local (PC, automate,
etc.).
G. Routeur.
H. Pare-feu local.
I. Pare-feu à distance.
J. Système de monitorage à distance (PC,
automate, etc.).
AAX2015IQM01_ - Manuel d'installation et usage
Fonctionnement
