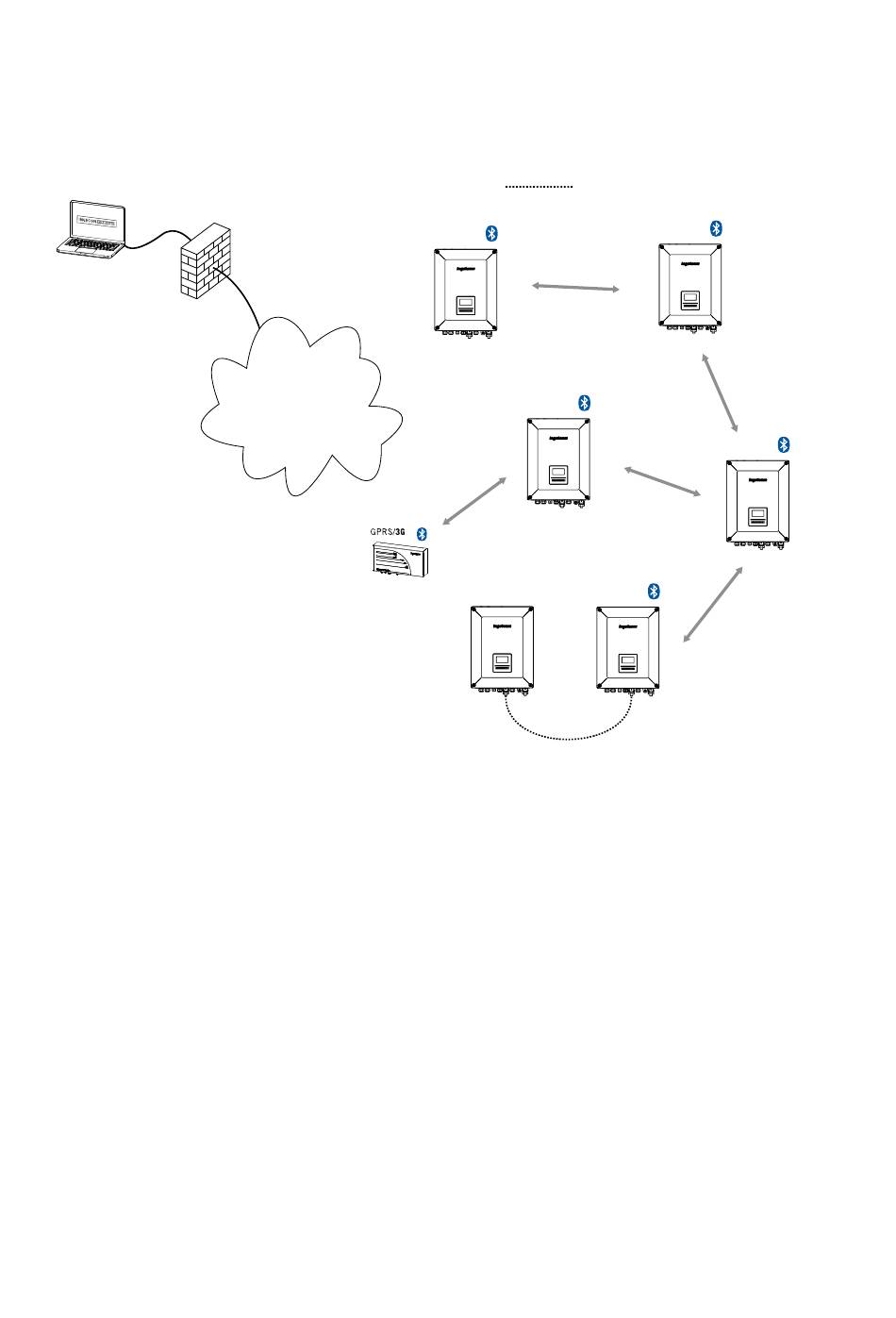

Comunicazione remota via Bluetooth con modem GPRS integrato
Nell'esempio seguente INGECON SUN ComBox comunica con i diversi dispositivi dell'impianto via Bluetooth.
Inoltre si deve installare il modem GPRS nella piastra base del dispositivo per comunicare con l'impianto da
remoto.
E
D
A. INGECON SUN ComBox con kit AAX7014 e AAX7035.
B. Dispositivo INGECON con scheda Bluetooth.
C. Dispositivo INGECON collegato al bus RS-485 (fine linea).
D. Firewall remoto.
E. Sistema di monitoraggio remoto (PC, automa, ecc.).
140
B
INTERNET
A
Cablaggio della rete RS485
B
C
B
AAX2015IQM01_ - Manuale d'installazione e uso
Funzionamento
B
