USB
Utilizzare un cavo USB con connettori tipo A e tipo B alle estremità (non fornito da Ingeteam)
Ethernet

9.2. Connessione con i dispositivi INGECON

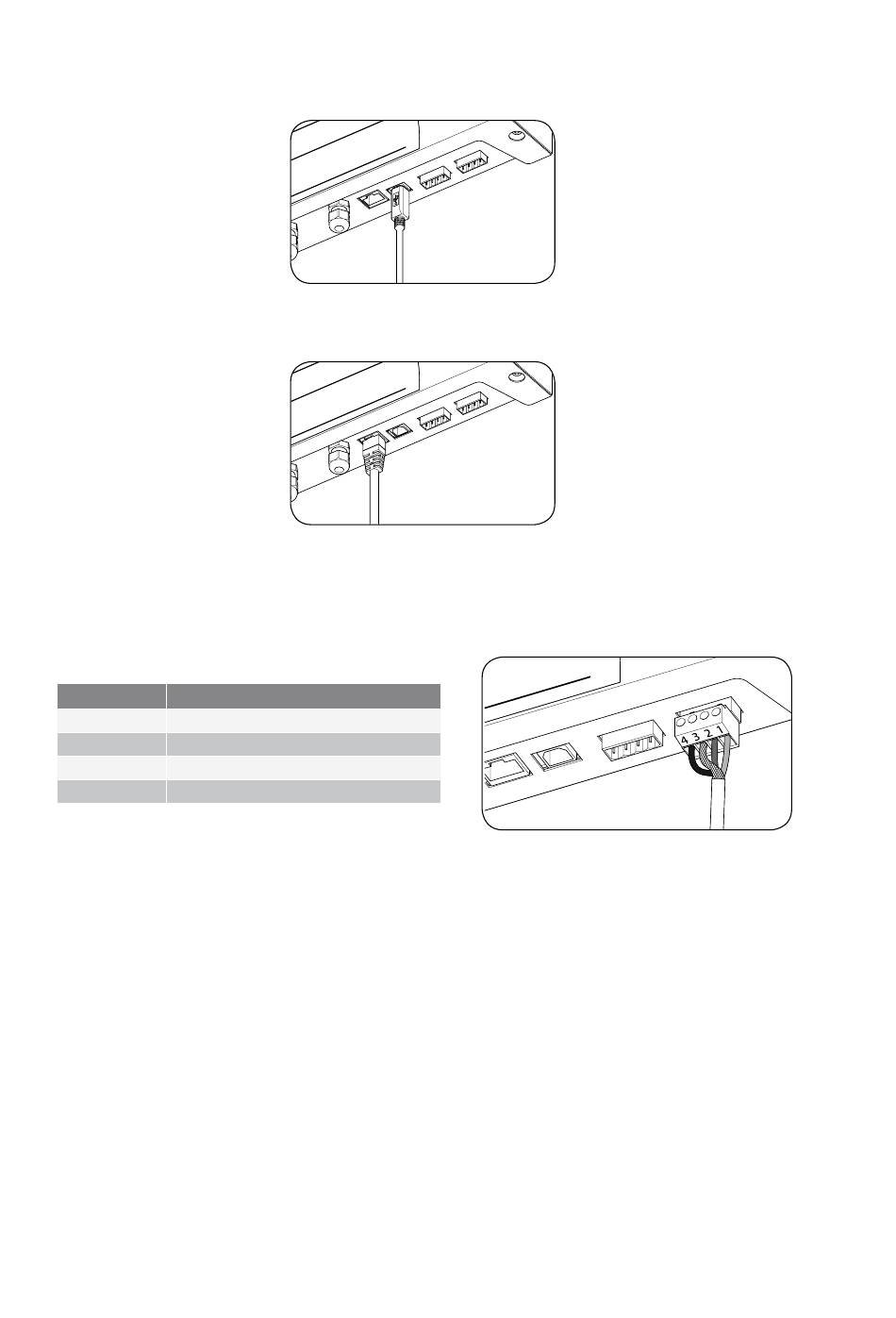

L'uscita RS-485 verso il dispositivo INGECON corrisponde al connettore 4 di INGECON SUN ComBox. Eseguire la
connessione come indicato nella figura seguente.
Pin
1
2
3
4
*Morsetto per facilitare il collegamento.
Il jumper JP5 della piastra base di INGECON SUN ComBox consente il collegamento della resistenza del fine linea
al bus RS-485. Questo jumper dovrà essere chiuso se il dispositivo è considerato come fine linea.
134
Utilizzare un cavo di rete Ethernet (non fornito da Ingeteam)
Segnale
RS-485 B(+)
RS-485 A(-)
Schermo di protezione*
GND
Connessione locale su INGECON SUN ComBox
AAX2015IQM01_ - Manuale d'installazione e uso
