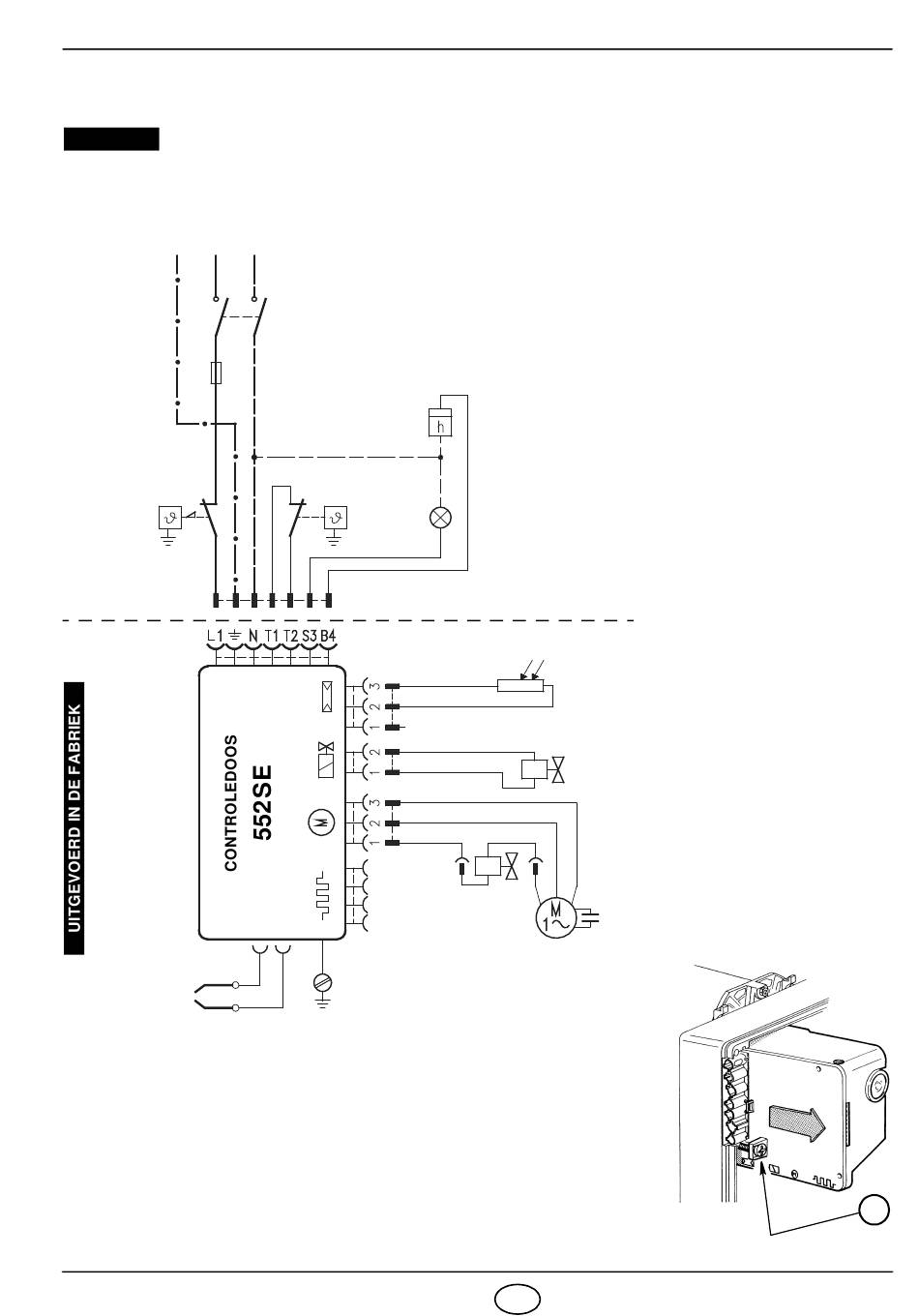

3.4 ELEKTRISCHE AANSLUITINGEN
OPGELET
NULLEIDER EN FASE NIET OMWISSELEN
~
50Hz 230V
PE L
Veiligheids-
thermostaat
Mannelijke
7-polige stekker
Vrouwelijke
7-polige stekker
D1889
Ontstekings-
electroden
CONTROLEDOOS
Om de controledoos van de brander te verwijderen, draai schroef
(A, fig. 9) los nadat u alle componenten, de mannelijke 7-polige
stekker en de aarding ontkoppelde.
Bij hermontage, de schroef (A) opnieuw aandraaien met een
aandraaikoppel 1 ÷ 1,2 Nm.
20120119
N
Hoofdschakelaar
T6A
Limietthermostaat
Bruin
Blauw
Zwart
Wit
Blauw
Aarding brander
NOOT:
– Doorsnede geleiders: min. 1 mm
(Mits anders voorgeschreven door plaatselijke
normen en wetten).
– De elektrische aansluitingen die de installateur uit-
voert dienen te voldoen aan de wetgeving terzake
in het betrokken land.
CHECK-UP
Controleer de branderstop bij opening van de
thermostaten en de brandervergrendeling bij ver-
duistering van de fotocel.
Urenteller
(230V - 0,1A max.)
Controlelampie vergrendeling
(230V - 0,5A max.)
Fotocel
Olieventiel
Spoel
luchtklep
Condensator
Motor
5
NL
2
.
Fig. 9
S7186
A
