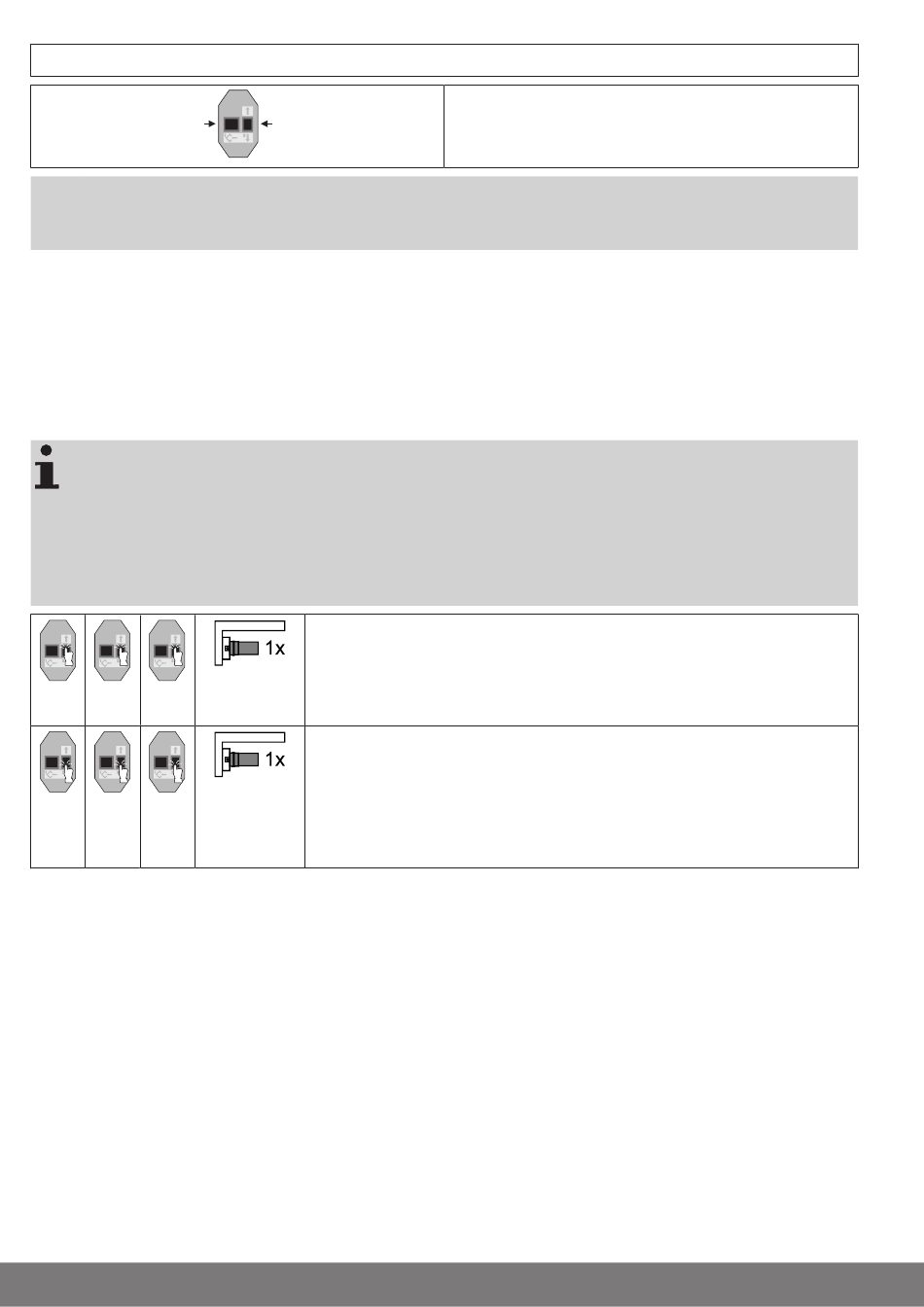

Réglage des positions de fin de course avec le kit de programmation
Touche de programmation
Attention
Le kit de réglage n'est pas conçu pour une utilisation prolongée, mais uniquement pour la
mise en service.
Gestion intelligente de l'installation
Fin de l'installation après le réglage automatique des positions de fin de course « butée ».
Le moteur enregistre le réglage de la position de fin de course « butée » définitivement, une fois que le volet/le store a atteint cette
position 3 fois. L'installation est alors terminée.
Indicateur d'état des positions de fin de course (ESI)
Un arrêt bref suivi d'une poursuite de la course signale que, dans cette direction, aucune position de fin de course n'est encore ré-
glée.
Si le moteur tubulaire venait à arrêter sa course trop tôt lors de la montée ou de la des-
cente en raison d'un obstacle, il est possible de dégager le volet roulant/store en faisant
marcher le moteur pendant un court instant dans le sens opposé, d'éliminer cet obstacle
et de programmer la position de fin de course souhaitée en procédant à un nouveau mou-
vement de montée ou de descente. Le couple de rotation dans le sens de la descente n'est
réduit qu'après le réglage de la position de fin de course supérieure. La distance à la butée
supérieure est régulièrement contrôlée automatiquement et, le cas échéant, corrigée.
12 - fr
Touche de déplacement
Remontez le tablier/la toile 3 fois consécutives, à une distance > 300 mm et sans in-
terruption, contre la butée supérieure permanente.
▻ Le moteur tubulaire confirme la programmation après atteinte à trois reprises
de la position de fin de course. La position de fin de course est ensuite avan-
cée d'environ 10 mm vers la butée.
Abaissez le tablier/la toile 3 fois consécutives, à une distance > 300 mm et sans inter-
ruption, contre la butée inférieure permanente.
▻ Le moteur tubulaire confirme la programmation après atteinte à trois reprises
de la position de fin de course. La position de fin de course est ensuite avan-
cée d'environ 20° vers la butée.
► Les positions de fin de course sont programmées.
Reliez les fils de raccordement du moteur tubulaire à ceux du
kit de réglage pour les moteurs avec fin de course électronique
en faisant correspondre les couleurs puis branchez l'alimenta-
tion.
