Dimension du mo-
teur
[mm]
Ø 35-Ø 45
Ø 58
Ø 58
Nous recommandons de visser également l'embout sur l'axe.
Attention
Ne cognez jamais sur le moteur tubulaire et veillez à ne pas le laisser tomber lors de son in-
troduction dans l'axe ! Le tablier ne peut être fixé qu'au moyen d'attaches rigides. Nous
recommandons d'utiliser au moins 3 unités par mètre d'axe.
Accrochez l'unité montée (axe, moteur tubulaire et embout) dans le coffre et sécurisez le moteur en tenant compte du type de
fixation du support mural (avec goupille ou fixation à ressort).
Attention
Le kit inverseur et le kit de réglage ne sont pas conçus pour une utilisation prolongée, mais
uniquement pour la mise en service !
Positionnez l'axe de sorte que le tablier du volet roulant puisse être monté avec les attaches rigides conformément aux indications
du fabricant.
10 - fr
Roue
Tous
Roue en aluminium
Roue coulée sous pression

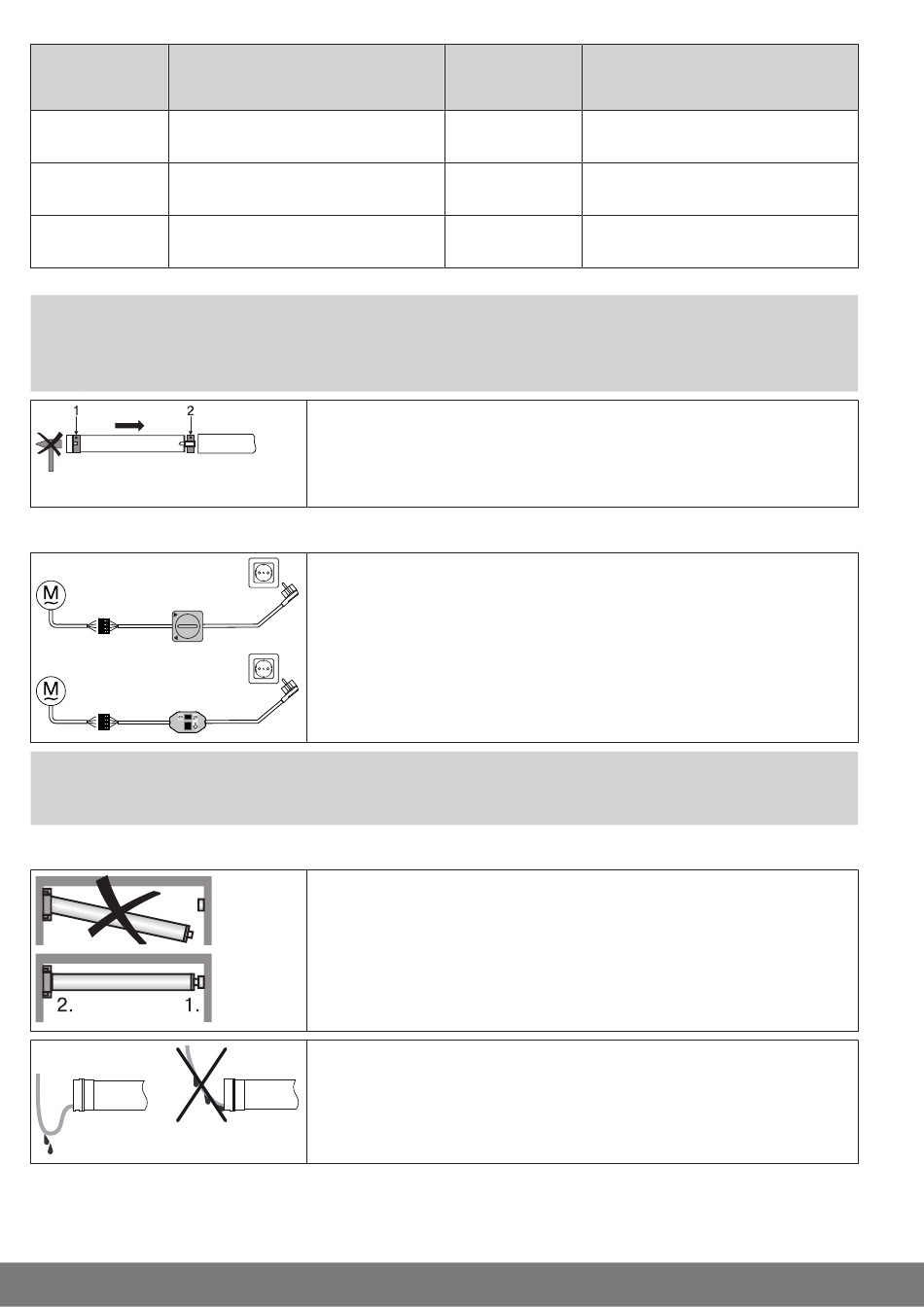

Montez le moteur tubulaire avec la bague correspondante (1) et la roue (2). Si la
bague dispose de plusieurs rainures, choisissez la rainure parfaitement appropriée et
faites glisser la bague (1) sur la couronne.
Insérez ensuite le moteur tubulaire dans l'axe, avec la bague (1) et la roue (2) pré-
montées. Veillez à ce que la bague et la roue soient correctement logées dans l'axe.
En cas d'utilisation de systèmes de butée des deux côtés, le réglage automatique
des positions de fin de course peut être effectué soit avec le kit inverseur
(Réf. 4901 001 158 0), soit avec un interrupteur traditionnel ou encore avec le kit de
réglage pour les moteurs avec fin de course électronique (Réf. 4935 200 011 0).
Reliez les fils du moteur tubulaire à ceux de l'élément de réglage/de commande en
faisant correspondre les couleurs puis branchez l'alimentation.
Contrôlez le sens de déplacement. Si le sens de déplacement du tablier/de la toile ne
correspond pas à celui de l'élément de commande, inversez les fils noir et marron du
moteur tubulaire.
Accrochez l'unité montée (axe, moteur tubulaire et embout) dans le coffre de la ma-
nière suivante.
1. Introduisez tout d'abord la broche du palier dans l'embout (1.).
2. Montez ensuite le boîtier de manivelle avec au moins 2 vis M6 sur l'élément de
fixation correspondant (2.).
3. Fixez enfin l'embout.
Pose du câble de connexion
Posez et fixez le câble de connexion au moteur tubulaire en montant. Le câble de
connexion et, le cas échéant, l'antenne ne doivent pas empiéter sur la zone d'enrou-
lement. Recouvrez les arêtes vives.
Couple
maxi. [Nm]
jusqu'à 50
jusqu'à 120
jusqu'à 120
Vis de fixation pour
(4 unités)
Vis à tôle
Ø 4,8 x 9,5 mm
Vis à tête conique
M8 x 16 mm
Vis à tôle
Ø 6,3 x 13 mm
