Réglage des positions de fin de course avec le kit de programmation
Réglage des positions de fin de course
Il existe 4 possibilités de réglage des positions de fin de course :
• Du point inférieur au point supérieur sans butée
• Du point inférieur à la butée supérieure
• Du verrou en position de fin de course inférieure à la butée supérieure
• Du verrou en position de fin de course inférieure au point supérieur sans butée
La position de fin de course est enregistrée lorsque le moteur tubulaire se coupe automatiquement à la position désirée lors du
réglage des positions de fin de course et que la position a été atteinte 3 fois.
Si le moteur tubulaire venait à arrêter sa course trop tôt lors de la montée ou de la des-
cente en raison d'un blocage, il est possible de dégager le volet/store en faisant marcher
le moteur pendant un court instant dans le sens opposé, d'éliminer ce blocage et de pro-
grammer la position de fin de course souhaitée en procédant à un nouveau mouvement de
montée ou de descente.
Attention
Le câble avec inverseur n'est pas conçu pour une utilisation prolongée, mais uniquement
pour la mise en service !

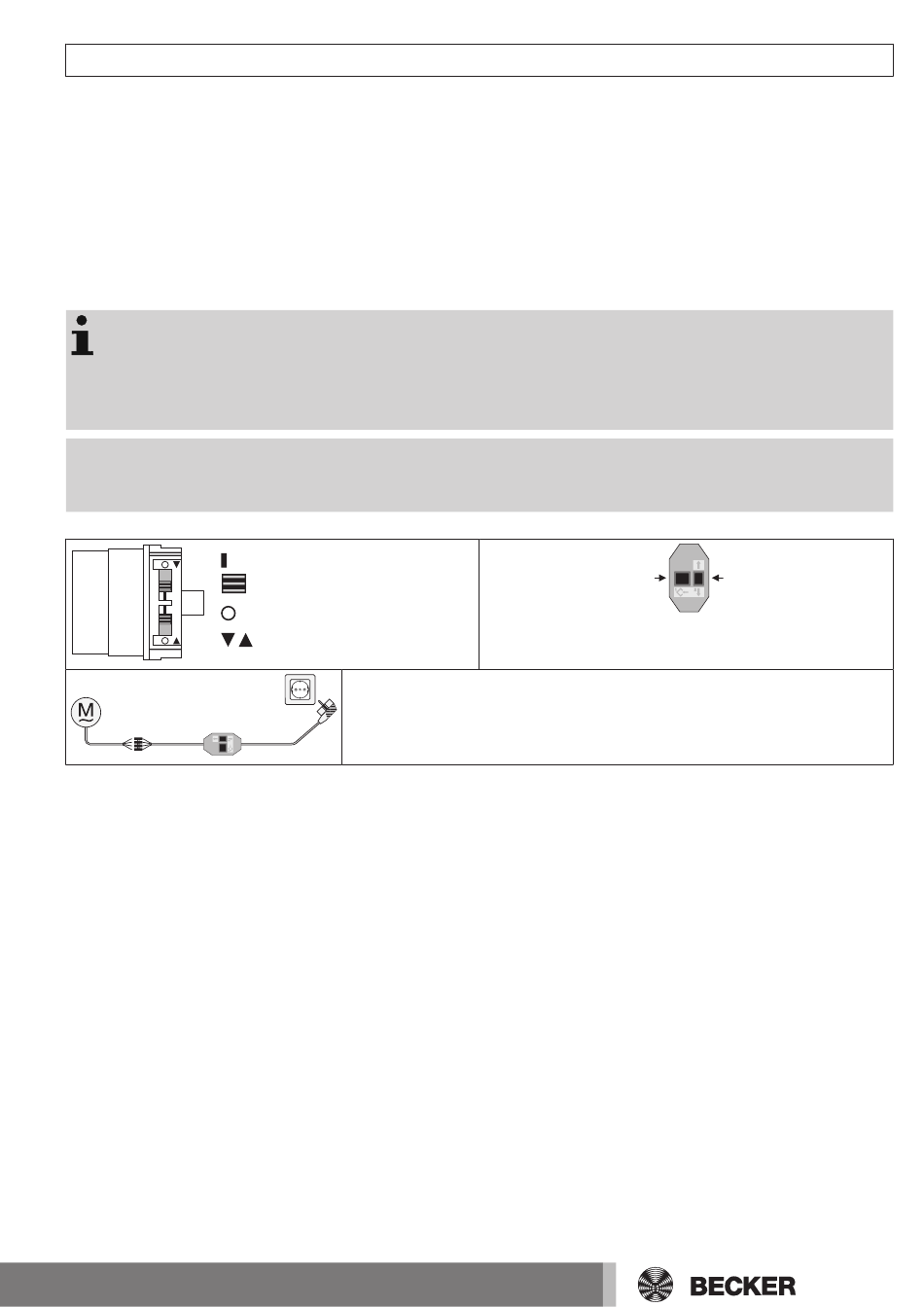

Position de programmation
Interrupteur
Position d'effacement
Flèches de sens de rotation
Reliez les fils de raccordement du moteur tubulaire à ceux du kit de programmation
(réf. 4935 200 011 0) en faisant correspondre les couleurs puis branchez l'alimenta-
tion.
Touche de programmation
Touche de déplacement
