B

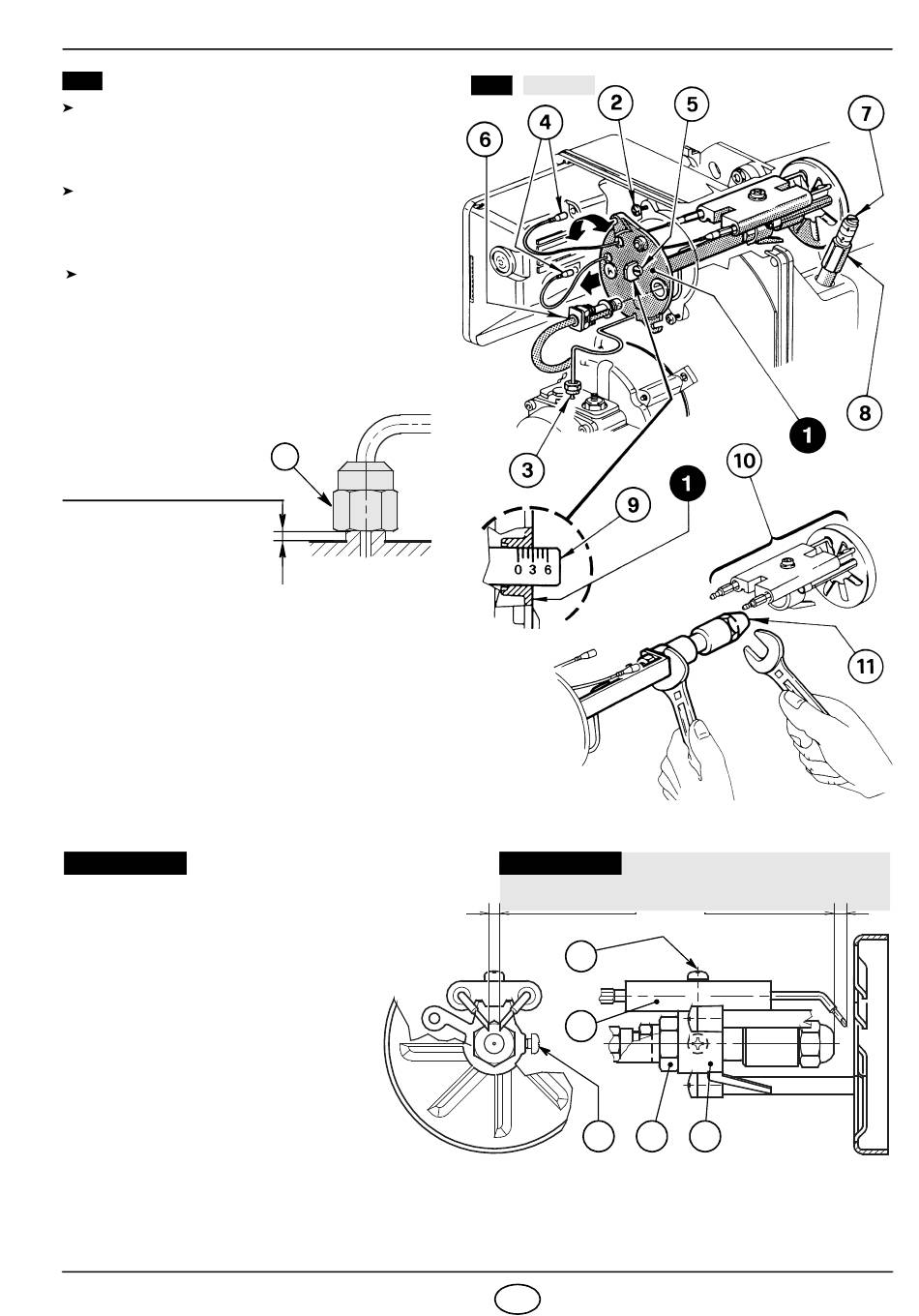

Fig. 11
Enlever la ligne porte gicleur (1) après avoir
desserré les vis (2), dévissé l'écrou (3), débran-
ché les câbles (4) de la boîte de contrôle et la
cellule photorésistance (6).
Débrancher les câbles (4) des électrodes, en-
lever de la ligne porte-gicleur (1) le support de
l'accroche-flamme (10) après avoir desserré la
vis (3, fig. 12).
Visser correctement le gicleur (11) en le
serrant comme indiqué en figure.
ATTENTION
Au remontage de la ligne porte gicleur visser
l'écrou (3) comme indiqué en figure ci-dessous.
SERRER, MAIS PAS
JUSQU'A LA BUTEE
4.3 REGLAGE DES ELECTRODES (
ATTENTION
Appuyer le support de l'accroche-
flamme (1) au porte-gicleur (2) et
bloquer avec la vis (3).
Pour éventuels ajustements des-
serrer la vis (4), et déplacer le
groupe des électrodes (5).
Pour accéder aux électrodes, exécu-
ter l'opération décrite au chapitre "4.2
GICLEURS CONSEILLES" (page 6).

4.4 PRESSION POMPE

Elle est réglée à 12 bar en usine.
Pour modifier ce réglage, jouer sur la vis (4, fig. 5, page 4).
2306
D5684
3
Voir fig. 12)
Fig. 12
B Fig. 11
ATTENTION
LES DISTANCES DOIVENT
0
ETRE RESPECTEES
4,5
– 0,5 mm
4
5
3
7 F
S7210
4 ÷ 5
mm
2 1
D5537
