SPARC M10-4S

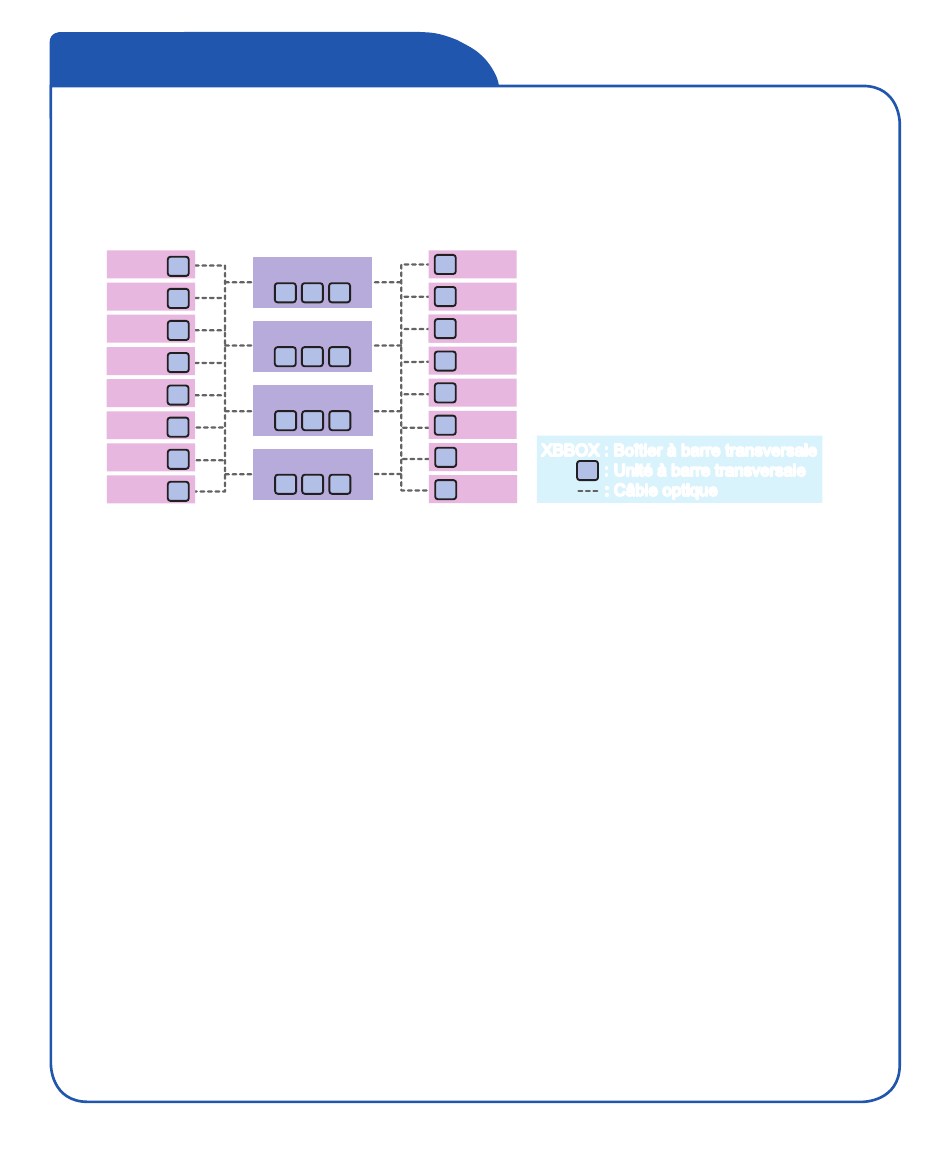

Configuration seize BB (9-BB à 16-BB)
Il est possible de connecter jusqu'à seize unités SPARC M10-4S grâce à quatre boîtiers à
barre transversale contenant des unités à barre transversale (trois unités par chaque boîtier).
BB#00
BB#01
BB#02
BB#03
BB#04
BB#05
BB#06
BB#07
Chaque nombre affiché après BB# ou XBBOX# est un ID (BB-ID) utilisé pour
l'identification.
La numérotation de SPARC M10-4S commence à 00, et la numérotation des boîtiers
à barre transversale commence à 80.
Pour la procédure de connexion, se référer au guide d'installation Fujitsu M10-4S/
SPARC M10-4S.
Les boîtiers à barre transversale sont livrés montés dans un rack dédié (rack
d'extension) avec une unité de distribution de l'alimentation (UDA) dédiée et des
câbles à barre transversale.
Une configuration 8-BB (2-BB à 8-BB) utilise un rack d'extension 1, et une configura-
tion 16-BB (9-BB à 16-BB) utilise des racks d'extension 1 et 2.
(4)
XBBOX#80
XBBOX#81
XBBOX#82
XBBOX#83
BB#08
BB#09
BB#10
BB#11
BB#12
BB#13
XBBOX : Boîtier à barre transversale
XBBOX : Boîtier à barre transversale
BB#14
: Unité à barre transversale
: Unité à barre transversale
BB#15
: Câble optique
: Câble optique
- 22 -
