SPARC M10-4S

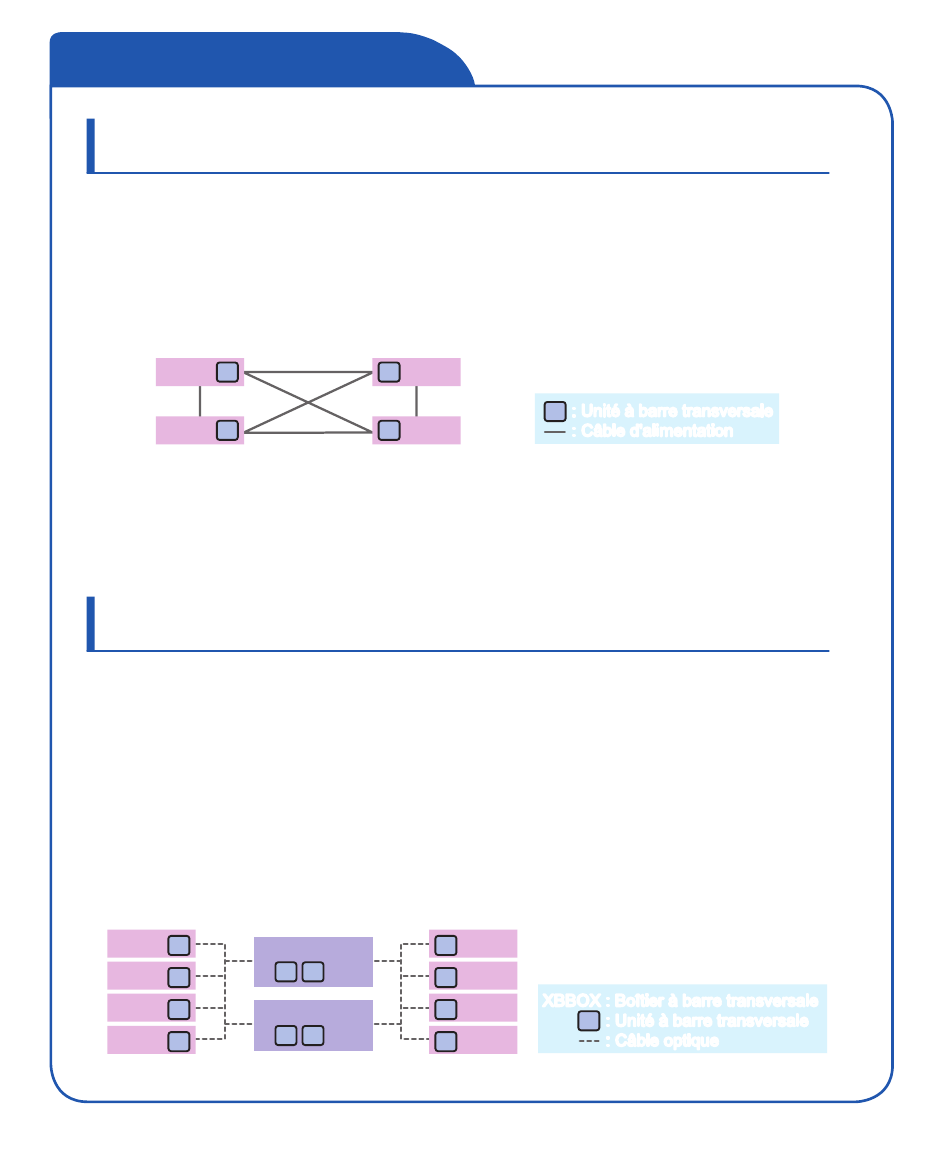

Exemple de configuration du système
– configuration de bloc de construction (connexion directe des châssis)
Dans cette configuration, les unités SPARC M10-4S sont directement connectées
avec des câbles électriques sans utiliser de boîtiers à barre transversale.
Configuration à quatre BB (1-BB à 4-BB)
Il est possible de connecter jusqu'à quatre unités SPARC M10-4S.
BB#00
BB#01
Les numéros des blocs de construction sont des identifiants (BB-ID) numérotés
de façon séquentielle en commençant par 00.
Pour la procédure de connexion, se référer au guide d'installation Fujitsu M10-4S/
SPARC M10-4S.
Exemple de configuration du système
– configuration de bloc de construction (connecté via des boîtiers à barre transversale)
Dans cette configuration, les blocs de construction sont connectés avec des câbles
optiques via des boîtiers à barre transversale (XBBOX).
Il est possible de connecter jusqu'à 16 unités SPARC M10-4S. Le nombre d'unités SPARC
M10-4S pouvant être connectées dépend du nombre de boîtiers à barre transversale et du
nombre d'unités à barre transversale montées dans les boîtiers à barre transversale.
Configuration huit BB (2-BB à 8-BB)
Il est possible de connecter jusqu'à huit unités SPARC M10-4S grâce à deux boîtiers à barre
transversale contenant des unités à barre transversale (deux unités par boîtier).
BB#00
BB#01
BB#02
BB#03
(3)
BB#02
BB#03
XBBOX#80
XBBOX#81
: Unité à barre transversale
: Câble d'alimentation
BB#04
BB#05
XBBOX : Boîtier à barre transversale
XBBOX : Boîtier à barre transversale
BB#06
: Unité à barre transversale
: Unité à barre transversale
BB#07
: Câble optique
: Câble optique
