Installation Des Vis Des Ports Scsi Et Série; Installation Des Vis Et Taquets De La Carte Système - Sun Microsystems Netra 210 Manuel D'entretien

16. Utilisez un tournevis à lame plate de bijoutier pour mettre les deux vis qui fixent
le port SCSI au panneau arrière du châssis.
Voir
FIGURE 3-40
17. Utilisez un tournevis à douille de 4,5 mm pour installer les deux vis qui fixent le
port série au panneau arrière du châssis.
Voir
18. Installez les 11 vis et taquets restants qui fixent la carte système au châssis.
Voir
FIGURE 3-41
19. Connectez les câbles qui doivent l'être à la carte système.
Par exemple, F0, F1 et J16.
3-30 Manuel d'entretien du serveur Netra 210 • mars 2006
.

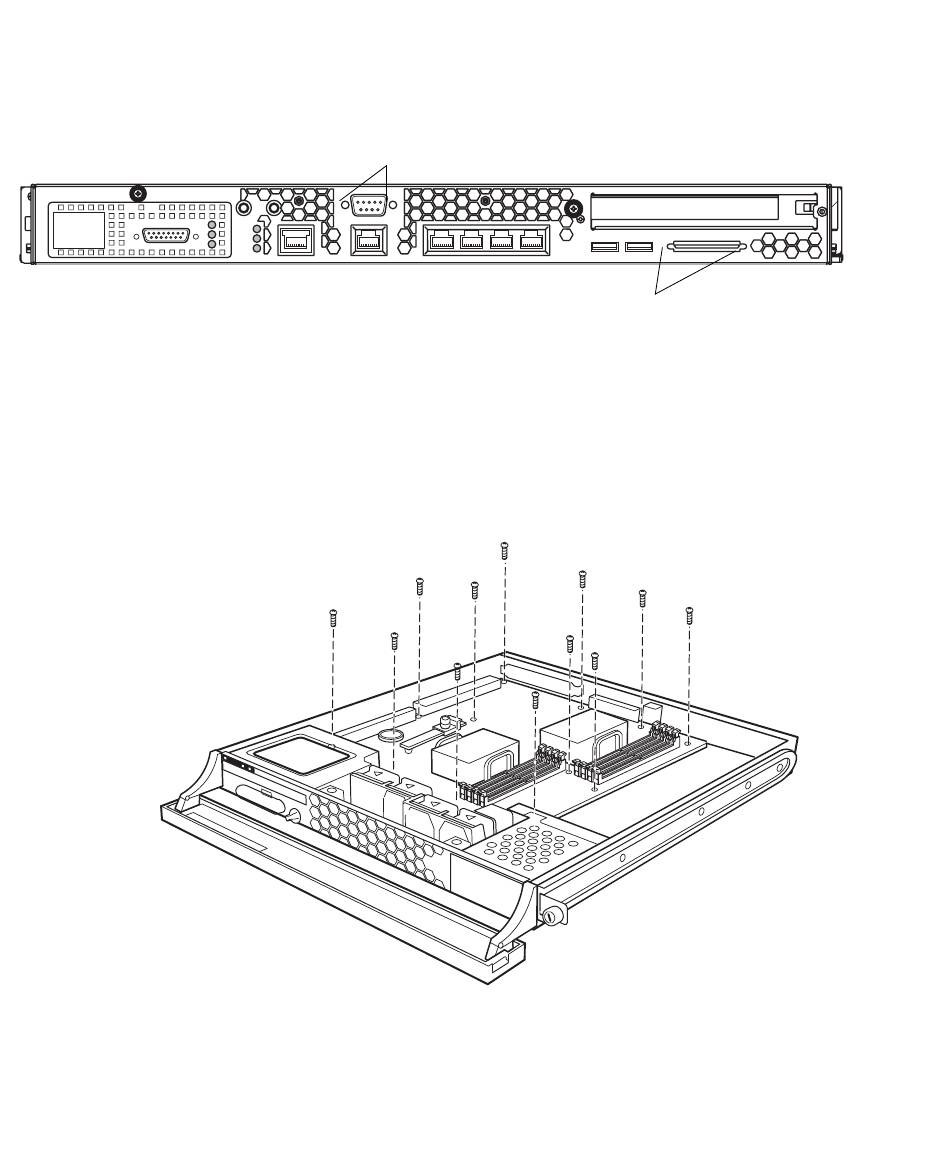

FIGURE 3-40
Installation des vis des ports SCSI et série
.
FIGURE 3-40
.
FIGURE 3-41
Installation des vis et taquets de la carte système
Vis
Vis
