Retrait Des Vis Des Ports Scsi Et Série - Sun Microsystems Netra 210 Manuel D'entretien

9. Retirez l'alimentation.
Voir
10. Retirez la carte PCI si elle est installée.
Voir
11. Retirez la carte SAS.
Voir
12. Retirez la mémoire.
Voir
13. En utilisant un tournevis cruciforme n˚2, retirez les deux vis qui fixent le rail de
retenue de la carte PCI.
Mettez le rail de côté.
14. En utilisant un tournevis cruciforme n˚2, retirez la vis qui fixe les câbles SAS à la
carte système.
Mettez le câble de côté.
15. Déconnectez les câbles restants de la carte système.
Par exemple, F0, F1 et J16.
16. Utilisez un tournevis à lame plate de bijoutier pour retirer les deux vis qui fixent
le port SCSI au panneau arrière du châssis.
Voir
FIGURE 3-26
17. Utilisez un tournevis à douille de 4,5 mm pour retirer les deux vis qui fixent le
port série au panneau arrière du châssis.
Voir
3-20 Manuel d'entretien du serveur Netra 210 • mars 2006
section 4.2.1 « Retrait de l'alimentation », page
section 3.3.1 « Retrait de la carte PCI », page
section 3.4.1 « Retrait de la carte SAS », page
section 3.2.1 « Retrait de la mémoire », page
.

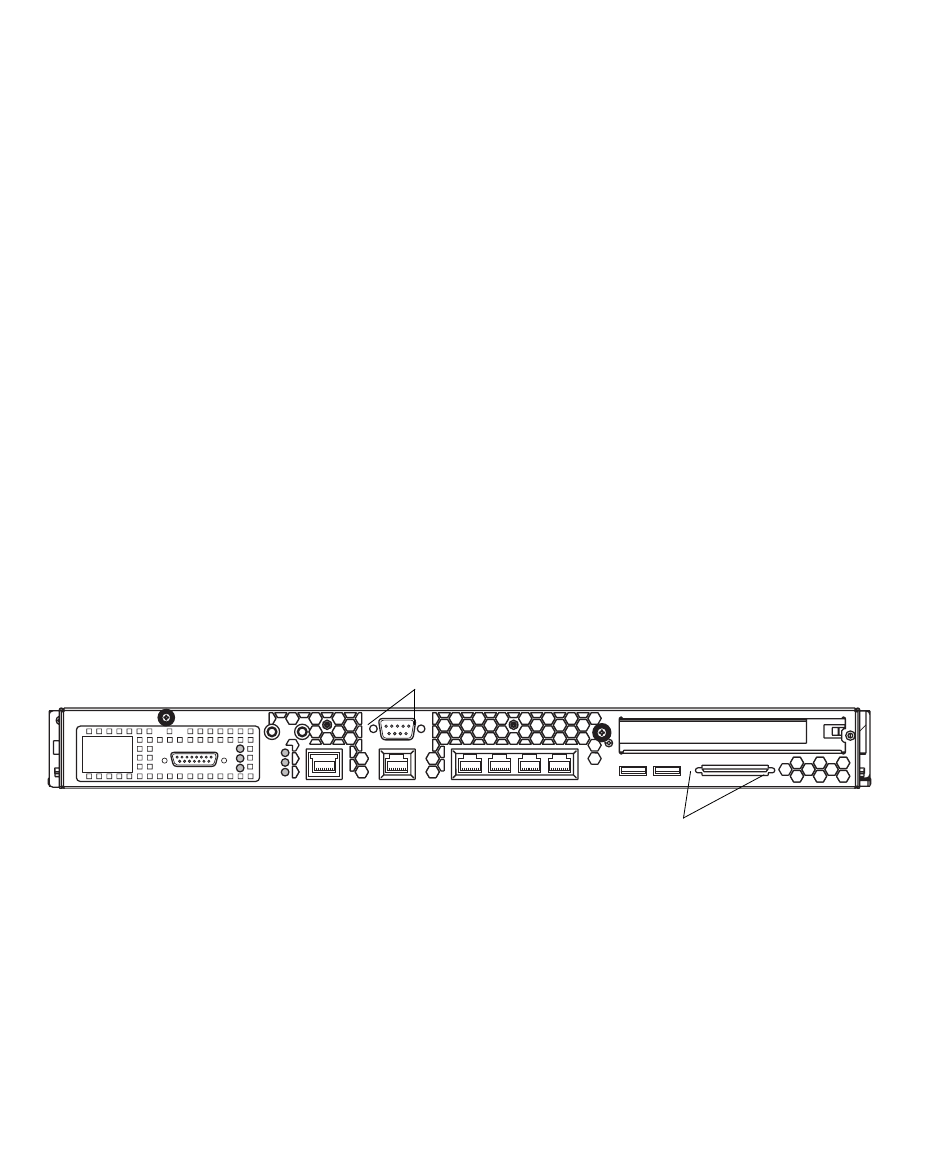

FIGURE 3-26
Retrait des vis des ports SCSI et série
.
FIGURE 3-26
3-6.
3-11.
3-2.
Vis
4-2.
Vis
