La vue intérieure du Pool Procesor RD
Attention : danger de mort !
L'ouverture du boîtier du Pool Procesor RD ne doit être impérativement effectuée qu'hors tension et par un
personnel compétent et spécialement formé.
Ceci s'applique aussi bien au retrait du couvercle du bornier qu'à l'ouverture du panneau frontal de l'écran.
18.1
Carte frontale
Les figures suivantes représentent les positions à connaître des composants sur la carte frontale.

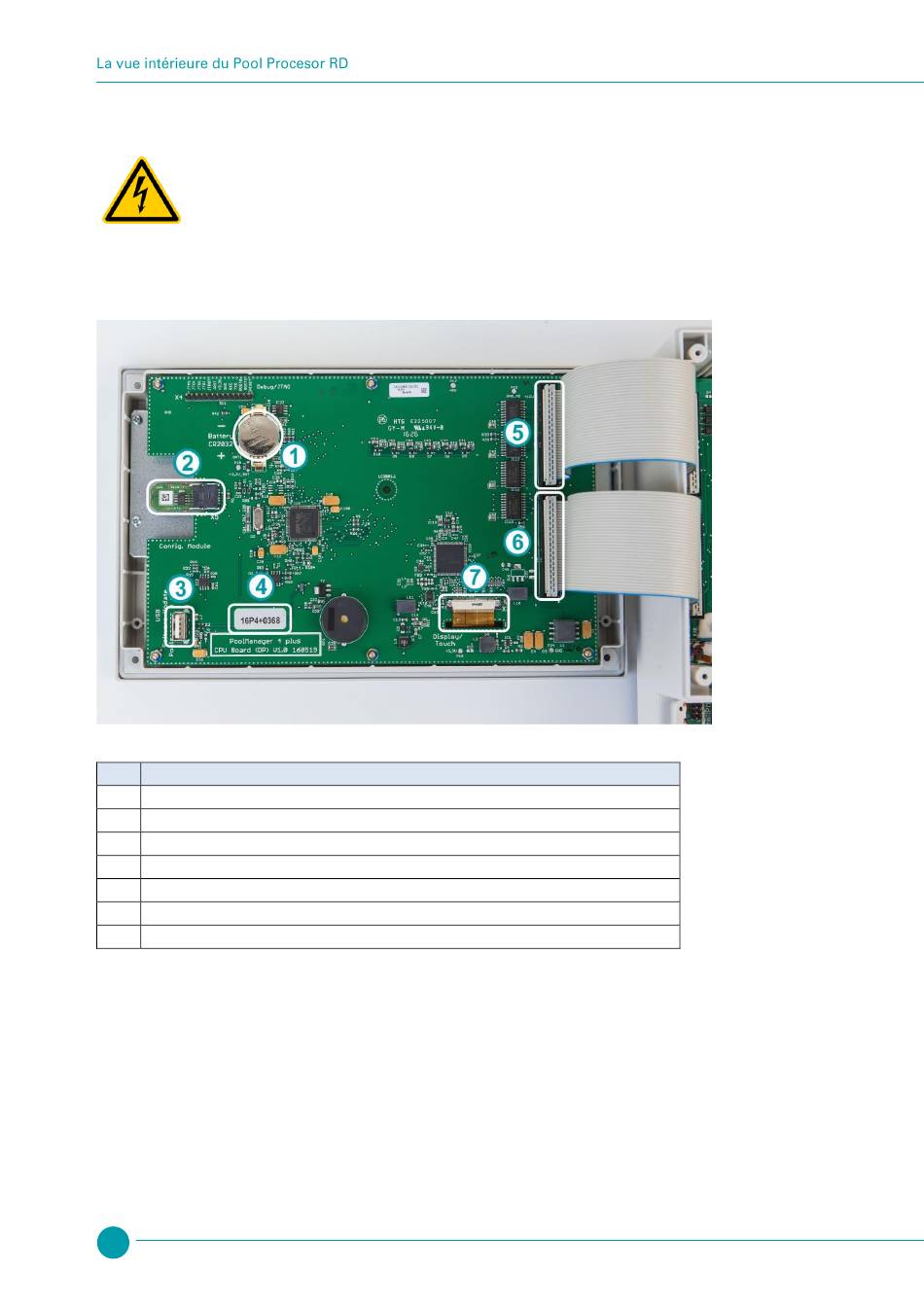

Figure 2
Position des composants de la carte frontale
N
Description
o
1
Batterie tampon type CR2032
2
Module de configuration Pool Procesor RD
3
Port USB pour la mise à jour logiciel
4
Numéro de série (p. ex. B06CB0031)
5
Nappe 1 vers carte mère
6
Nappe 2 vers carte mère
7
Nappe écran tactile
44
