16.1.4
Autres modes de fonctionnement
Chauffage
La sortie est active si la température mesurée est inférieure à la consigne définie. Pour éviter les mises en marche intempestives,
une hystérésis de commutation peut être configurée.
Dosage pH- / pH+ / Désinfection
La sortie est active en même temps que la sortie de dosage sélectionnée, de façon synchronisée. Cela permet de commander un
deuxième appareil de dosage en parallèle avec le premier.
16.1.4.1 Blocage via le débit
Pour chacune des deux sorties de commutation, il est possible d'activer un blocage par le signal débit. Lorsque le blocage via le débit
est activé, la sortie de commutation correspondante n'est mise sous tension que lorsque le signal débit apparaît. En l'absence de ce
signal, la sortie de commutation n'est pas mise sous tension.
Il est possible, dans un cas particulier de régler le mode de fonctionnement sur « On » (Marche) et d'enclencher le blocage par débit.
Dans ce cas la sortie correspondante est toujours mise sous tension en présence d'une alarme débit. Sinon, la sortie n'est pas mise
sous tension.
16.1.5
Alarme niveau IN1 / IN2
Si l'alarme niveau est active ("on"), la sortie correspondante OUT1 / OUT2 est bloquée si l'entrée IN1 / IN2 est ouverte. Une alarme
IN1 / IN2 est alors signalée. Cette option peut également être utilisée si une sortie est dédiée à une pompe Flockmatic
16.1.6
Exemples d'applications
16.1.6.1 Contrôle d'un équipement alimenté en 230 V AC

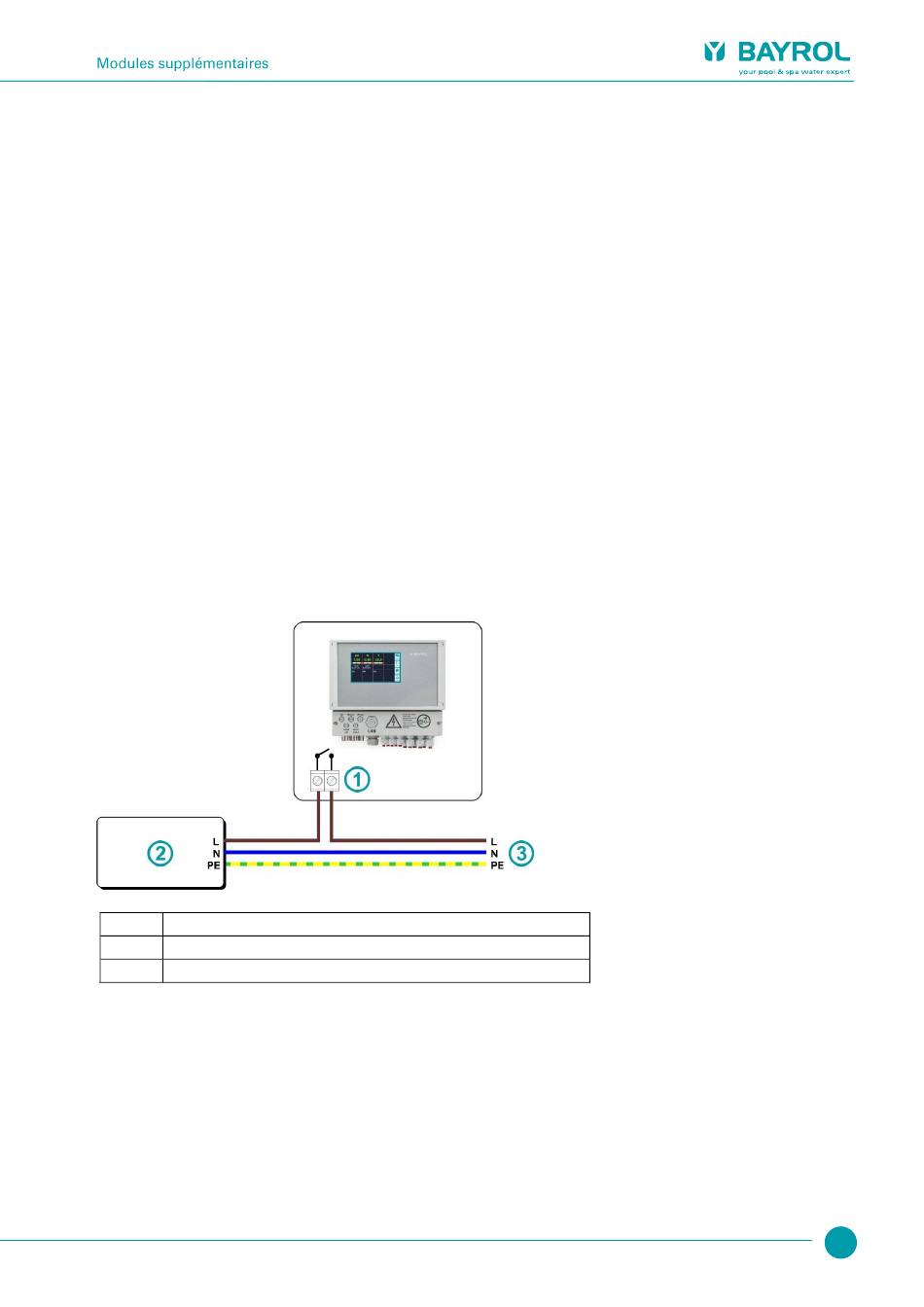

Dans le cas du contrôle d'un équipement à alimenter en 230 V AC, Il convient d'effectuer le raccordement suivant le schéma ci-après:
1
Sortie OUT1 / OUT2
2
Équipement 230 V AC à commander
3
Alimentation électrique 230 V AC
Note: L'alimentation 230 VAC peut être raccordée à l'intérieur du boitier du Pool Procesor RD.
Par exemple, une Pompe Flockmatic
Si les caractéristiques de courant et de tension de l'équipement sont incompatibles avec le Pool Procesor RD, il est nécessaire
d'effectuer un relayage du signal.
ou un système de filtration peuvent être commandés suivant ce schéma.
®
.
®
