Câblage standard (sans option)

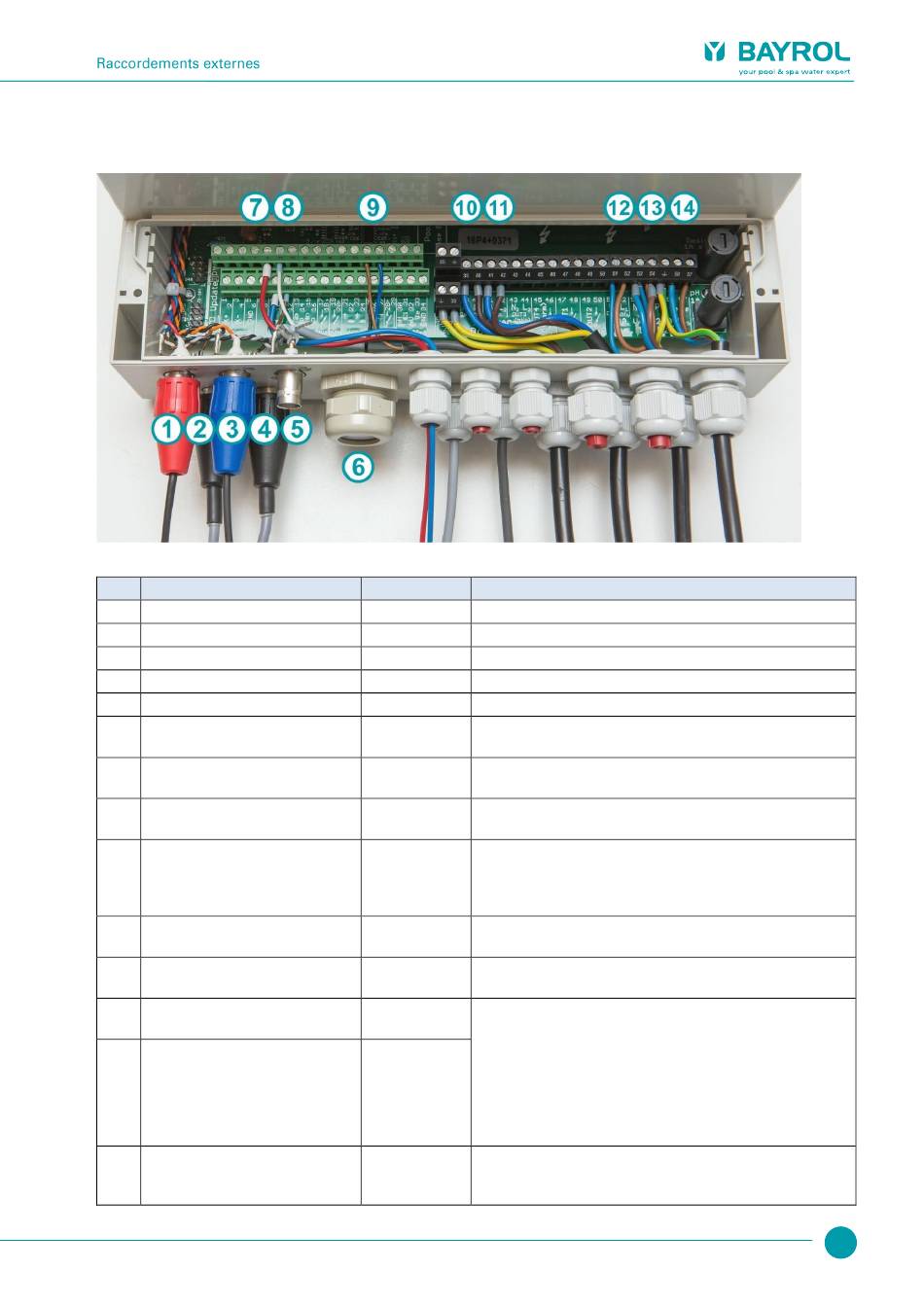

Figure 2: Standard connections on Pool Procesor RD
N
Fonction
o
1
Électrode à pH
2
Entrée de niveau pH
3
Électrode à redox (non utilisée)
4
Entrée de niveau Cl
5
non utilisée
6
Passage de câble pour câble
réseau
7
Électrode à chlore
8
Capteur de température
9
Détecteur de proximité pour
la surveillance de flux
dans le circuit d'eau mesurée
10
Sortie de dosage
Désinfection 230 V AC
11
Sortie de dosage
pH Moins 230 V AC
12
Entrée dosage
Désinfectant 230 V AC
13
Entrée dosage
pH 230 V AC
14
Entrée réseau du Pool Procesor
RD
230 V AC
Bornes
Remarques
-
BNC mâle
-
BNC mâle
-
BNC mâle (non utilisée)
-
BNC mâle
-
BNC mâle (non utilisée)
-
Option future
9 (+)
Cellule de mesure ampérométrique,
10 (-)
typiquement env. 50 µA par mg/l de chlore libre
11 (+)
Standard : Type PT1000
12 (-)
Alternativement : Type KTY83
25 (+)
Le détecteur de proximité commute l'entrée du signal de
26 (signal de
commutation (26) vers la masse (27) par débit
commutation)
27 (-)
39 (N1)
L1 (borne 40)
40 (L1)
commutée pendant le dosage
41 (N2)
L2 (borne 42)
42 (L2)
commutée pendant le dosage
51 (N1)
Entrée de l'alimentation au réseau pour les sorties dosage
52 (L1)
(sorties des pompes), du désinfectant et du pH. L'alimentation
réseau 230V pour ces entrées doit être mise en route de façon à
53 (N2)
n'être activée que lorsque la pompe de circulation d'eau
54 (L2)
fonctionne. Cela permet d'être sûr que les pompes de dosage
ne peuvent doser que lors du brassage. Les deux entrées pour
désinfectant et pH sont normalement reliées entre elles par un
pont.
Câble réseau pour prise
55 (PE)
56 (N0)
57 (L0)
43
