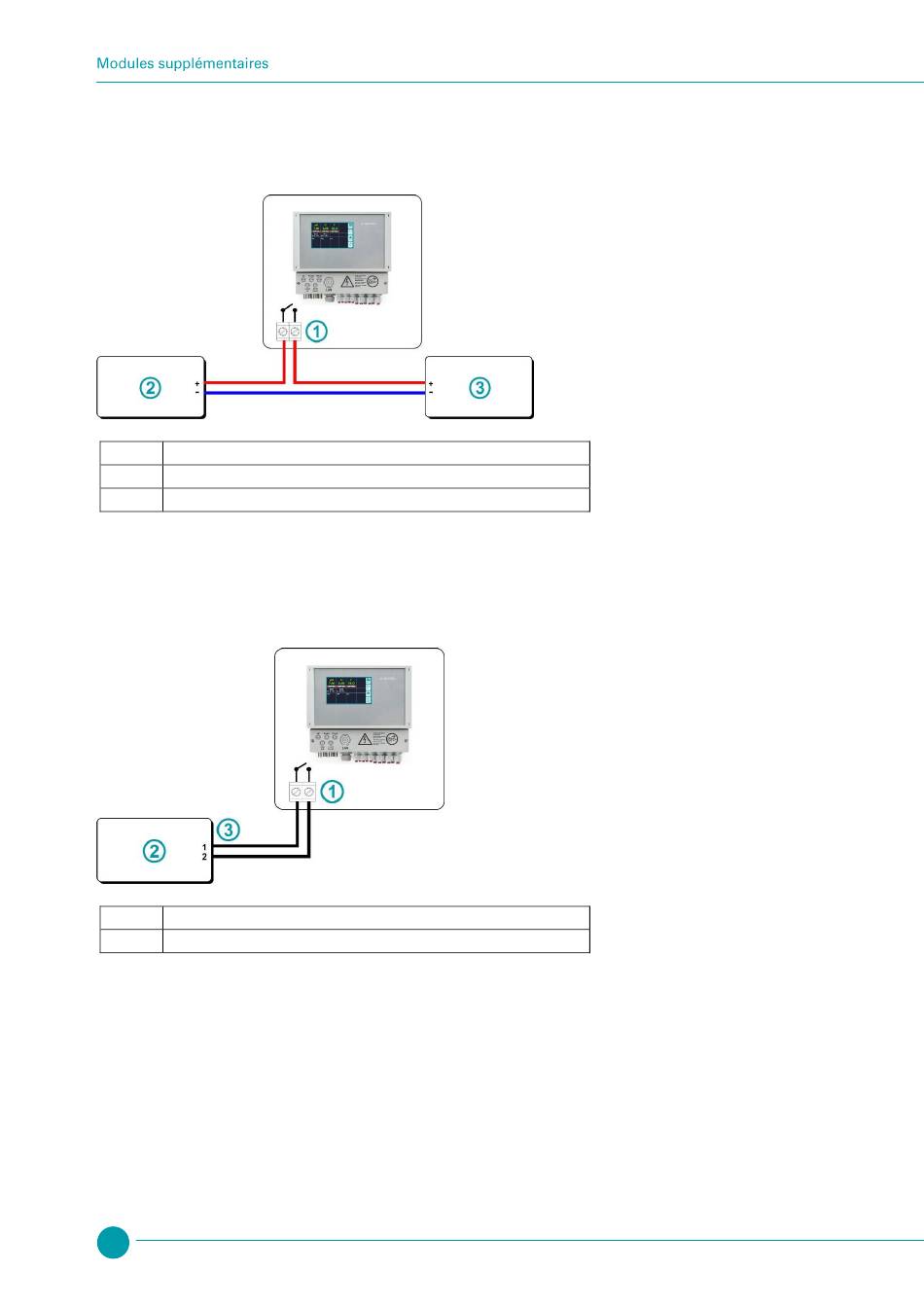

16.1.6.2 Contrôle d'un équipement alimenté en courant continu
Dans le cas du contrôle d'un équipement à alimenter en courant continu, Il convient d'effectuer le raccordement suivant le schéma ci-
après:
1 Sortie OUT1 / OUT2
2 Equipment (DC) à commander
3 Alimentation électrique à courant continu (DC)
16.1.6.3 Contrôle d'un équipement doté d'une entrée contact
Certains équipements sont dotés d'une entrée contact. Si ce type d'entrée est disponible, il est toujours préférable de l'utiliser pour
commander l'équipement, plutôt que d'en commuter l'alimentation électrique. Dans le cas du contrôle d'un équipement doté d'une
entrée contact, Il convient d'effectuer le raccordement suivant le schéma ci-après:
1 Sortie OUT1 / OUT2
2 Équipement dote d'une entrée contact à commander
16.2 Équipement du relais
Le Pool Procesor RD dispose, ainsi que le relais d'alarme, en plus des deux sorties de relais pour la désinfection et le dosage de pH
Moins, de trois autres sorties de relais qui peuvent être utilisées en option :

Dosage de pH Plus (pH+)

Sortie universelle 1 (OUT1)

Sortie universelle 2 (OUT2)
Vous trouverez de plus amples informations sur la position et l'échange des relais au chapitre « Carte mère ».
