18.1.1
Remplacement de la pile tampon
Quand la tension de la batterie tampon tombe au-dessous de 2,7 V, le Pool Procesor RD émet une alarme de batterie. Dans ce cas, la
batterie tampon doit être échangée en l'espace de 2 à 3 semaines. Sinon, le Pool Procesor RD pourrait perdre le réglage de la date et
de l'heure ou des données pourraient être perdues.
La batterie tampon (type CR2032) dispose d'un support spécial et peut être remplacé facilement. Le pôle positif de la batterie est
orienté vers le haut. Les étriers de fixation peuvent être soulevés avec un tournevis ou un autre outil.
Après le retrait de l'ancienne batterie, la nouvelle batterie doit être insérée le plus rapidement possible, sinon, il y a
risque de perte de données.
18.2
Carte mère
Les figures suivantes représentent les positions à connaître des composants sur la carte mère.

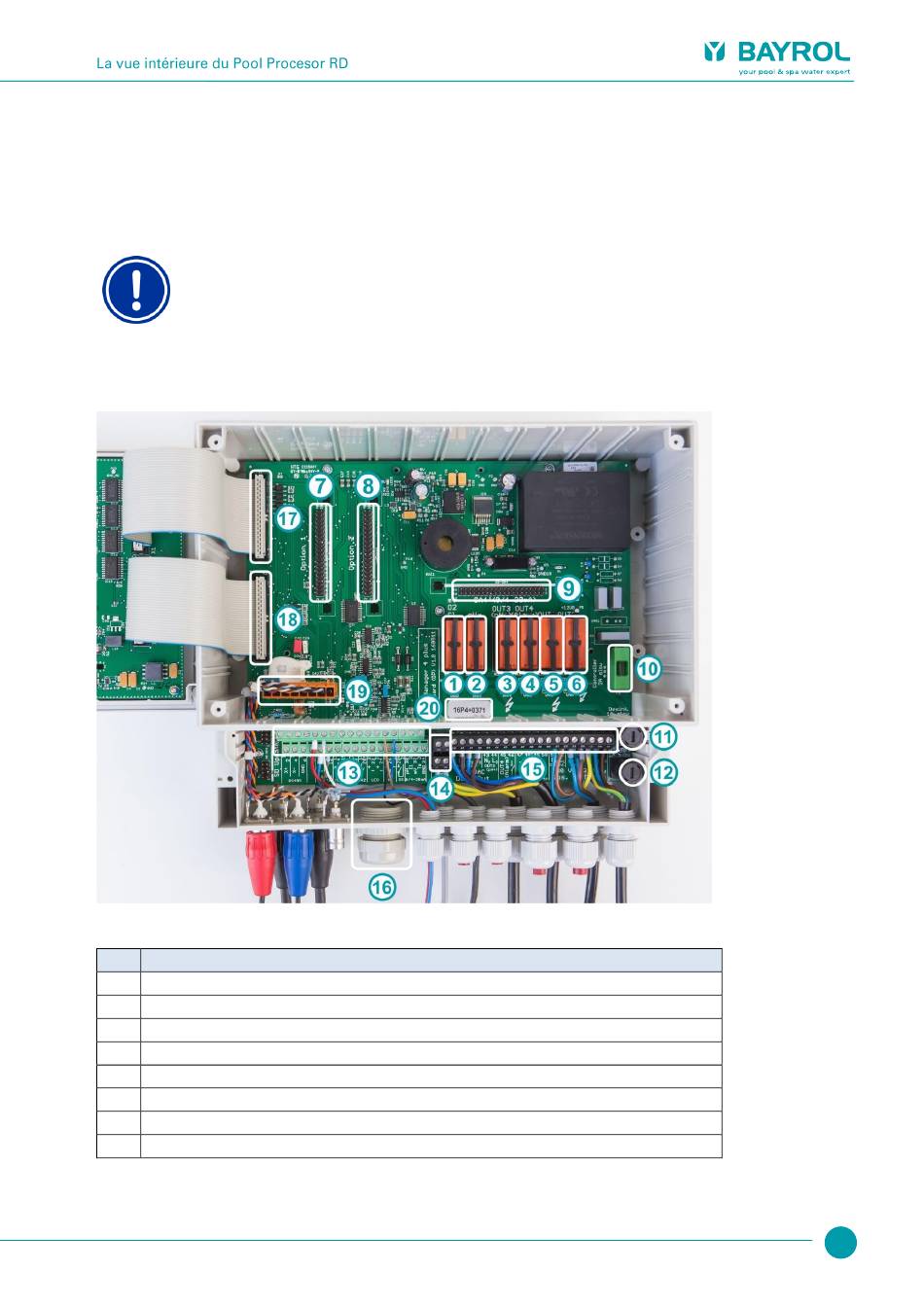

Figure 3
Position des composants du circuit de base
N
Description
o
1
Bornier pour la sortie de dosage Désinfection (Cl) (bornes 39/40)
2
Bornier pour la sortie de dosage pH Moins (bornes 41/42)
3
Bornier pour la sortie OUT3 / pH Plus (borne 43/44)
4
Bornier pour la sortie OUT4 / Relais d'alarme (borne 45/46)
5
Bornier pour la sortie universelle 1 (bornes 47/48 « OUT1 »)
6
Bornier pour la sortie universelle 2 (bornes 49/50 « OUT2 »)
7
Port 1 pour extension enfichable
8
Port 2 pour extension enfichable
45
