5.3
Installation et réglage du régulateur de débit
5.3.1
Installation

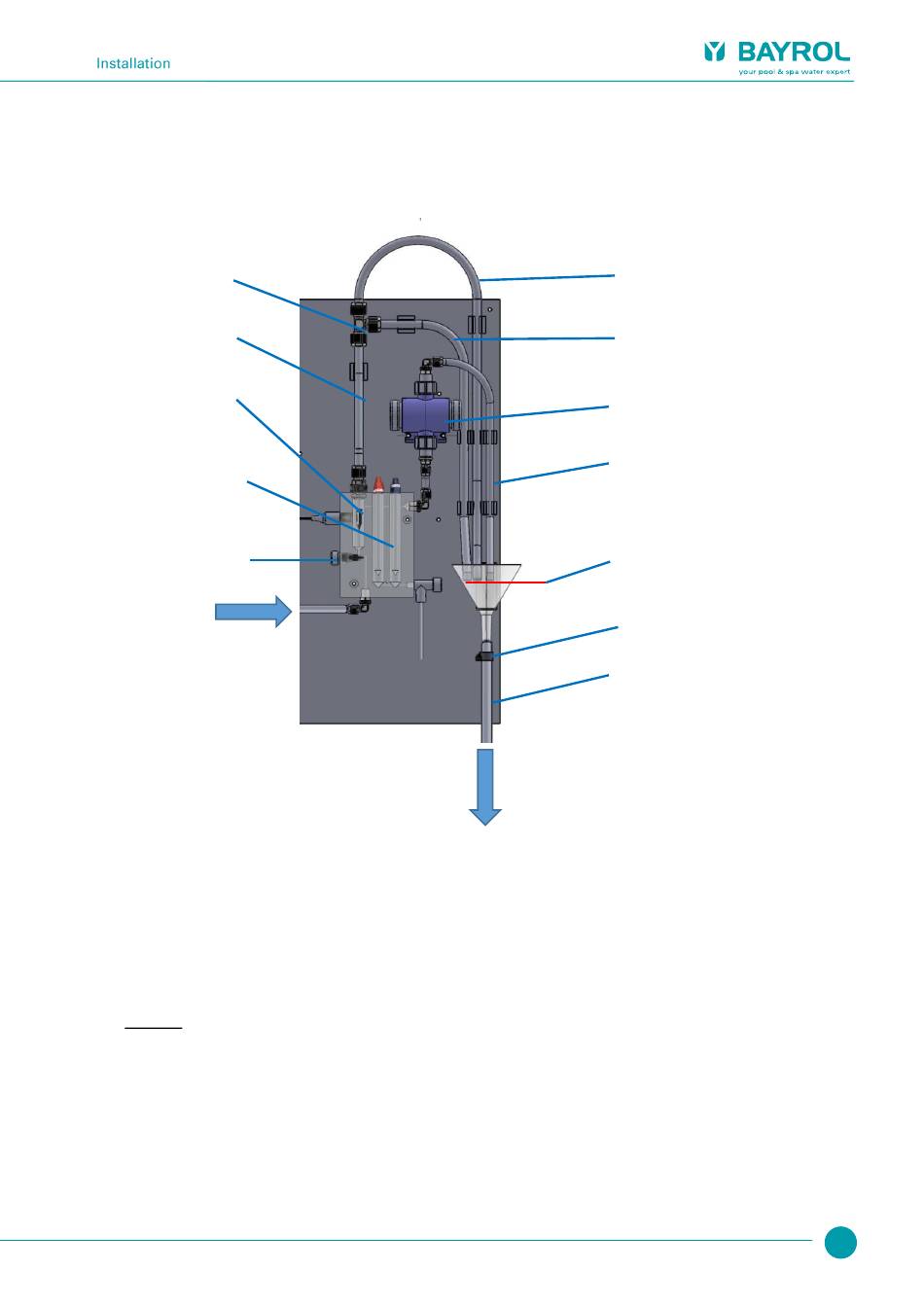

Merci d'installer l'entonnoir et les tuyaux fournis selon le schéma suivant:
(5) Raccord T
(4) Tuyau montant
(12 x 9 mm)
(3) Ludion du
detecteur de debit
(2) Chambre
D'analyse
(1) Vis de réglage
du debit d'eau
Entrée d'eau
de mesure
Pour fonctionner, le système nécessite un débit d'eau suffisant, fourni par la pompe de filtration, une pompe de circulation dédiée ou, si
suffisante, par la pression hydrostatique (dans le cas où le Pool Procesor RD est installé sous la ligne d'eau).
5.3.2
Réglage
Merci de suivre la procédure suivante pour régler correctement le débit:
Ajuster le débit traversant la chambre d'analyse avec la vis de réglage noire (1), afin que le niveau dans le tube montant (4)
atteigne le milieu du raccord T (5).
Important: Attention à ce que l'eau dans le tuyau montant (4) déborde dans la partie droite du raccord T (5) dans le tuyau de
débordement (7).
De ce fait, l'eau débordera aussi par la cellule ampérométrique (8). Prendre garde à ce que le tuyau de retour (9) soit
complètement rempli d'eau (pas d'air dans le tube).
Suivant les conditions de débit, le remplissage complet peut prendre quelques instants. Le débit peut nécessiter un ajustement en
tournant la vis de réglage noire (2) une fois stabilisé.
Une fois le débit d'eau réglé, vérifier la bonne rotation des billes de verres dans la chambre ampérométrique (8).
Le ludion du détecteur de débit de la chambre de mesure sera proche de la position la plus haute.
(6) Tuyau de sécurité
(12 x 9 mm)
(7) Tuyau de débordement
(12 x 9 mm)
(8) Cellule ampérométrique
avec billes de verre
(9) Tuyau de retour
(10 x 8mm)
Attention à ce que les 3 tuyaux
soient alignés à la marque
Collier de serrage
Tuyau de retour à l'égout ou
bac tampon
(12 x 9 mm)
Sortie d'eau
de mesure
9
