Raccordements externes
Attention : danger de mort !
L'ouverture du boîtier du Pool Procesor RD ne doit être impérativement effectuée hors tension et par un personnel
compétent et spécialement formé.
Ceci s'applique aussi bien au retrait du couvercle du bornier qu'à l'ouverture du panneau frontal de l'écran.

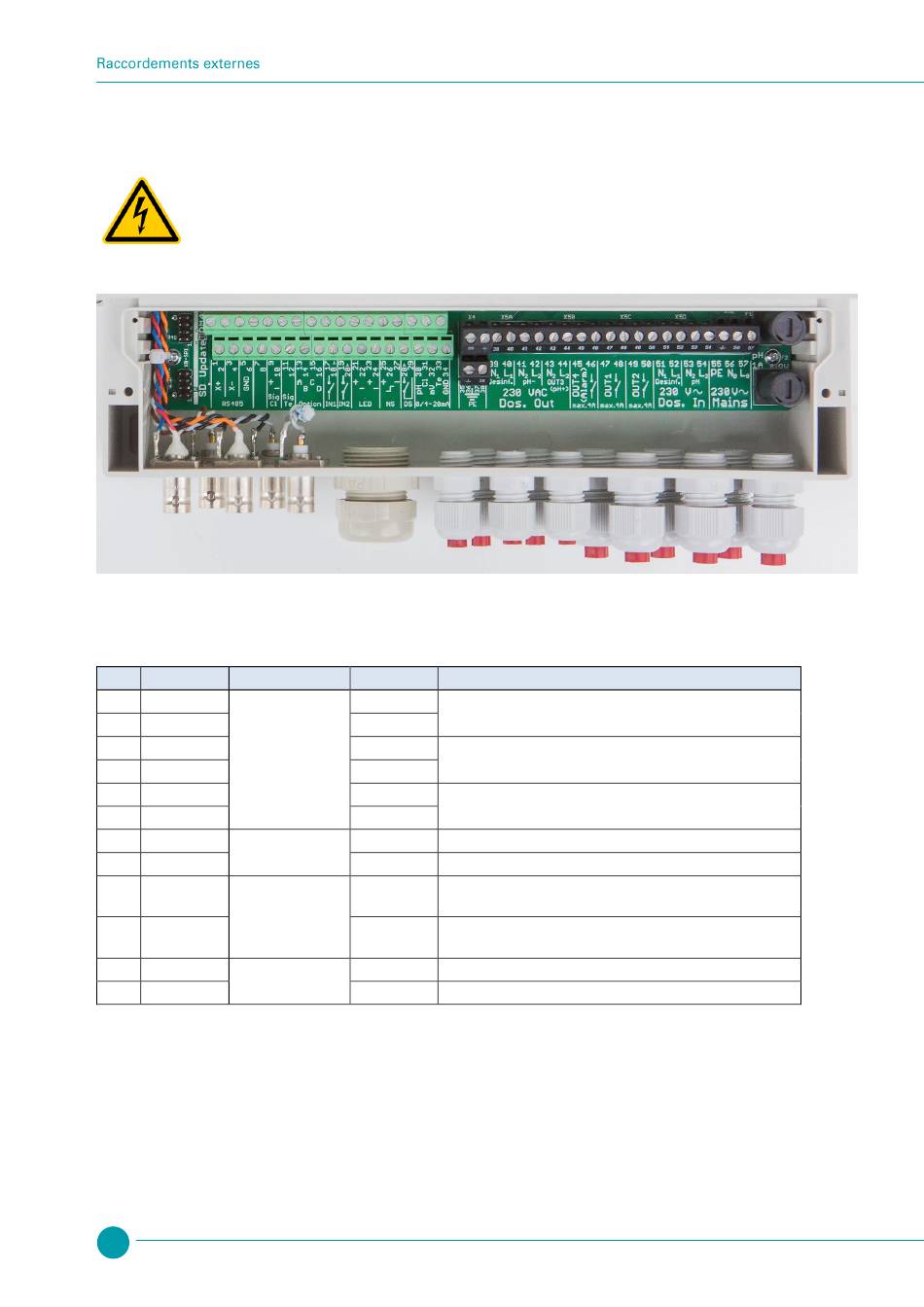

La figure suivante représente la carte mère avec toutes les bornes de raccordement.
Figure 1
Bornes de raccordement
17.1
Bornes de signalisation (bloc de jonction vert à gauche)
N
Pos.
Fonction
o
1
En haut
RS-485
2
En bas
3
En haut
4
En bas
5
En haut
6
En bas
7
En haut
Bus CAN
8
En bas
9
En haut
Électrode à Cl
10
En bas
11
En haut
Capteur de
température
12
En bas
40
Signal
Remarques
X+
Le RS-485 n'est pas utilisé
X+
X-
Le RS-485 n'est pas utilisé
X-
Masse
Le RS-485 n'est pas utilisé
Masse
CAN HI
Le CAN n'est pas utilisé
CAN LO
Le CAN n'est pas utilisé
Cl+
Pôle positif de la cellule de mesure ampérométrique du
chlore (platine, câble rouge)
Cl-
Pôle négatif de la cellule de mesure ampérométrique du
chlore (cuivre, câble bleu)
Temp. +
Capteur de température (PT1000 ou KTY83) positif
Temp. -
Capteur de température (PT1000 ou KTY83) négatif
