4.3.6. Test de Continuité et Essai des diodes
Avant d'effectuer toute mesure de résistance, vérifier que l'alimentation du
circuit sous test est coupée et que tous les condensateurs, si présents, sont
déchargés.

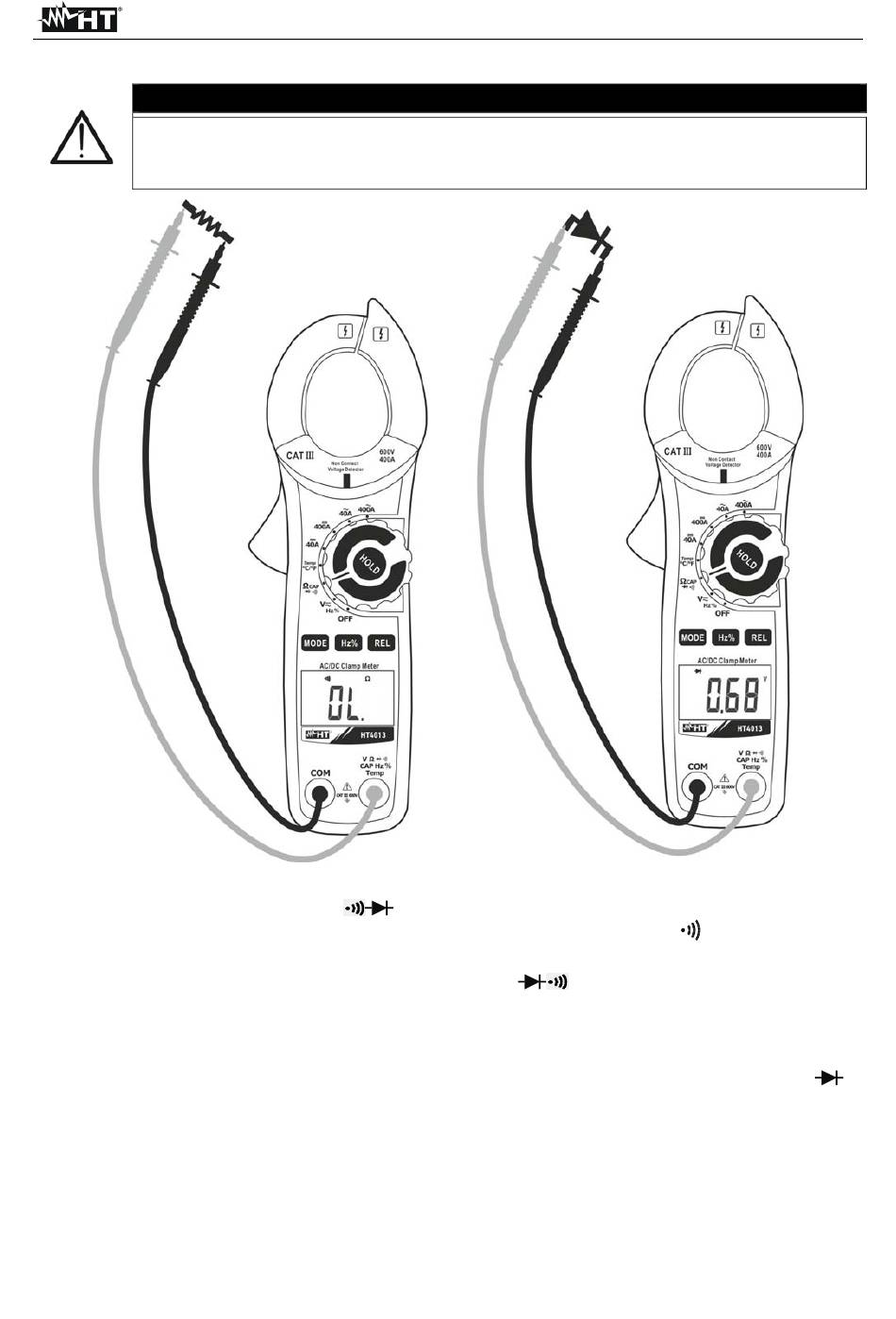

Fig. 7 : Utilisation de la pince pour test de continuité et test des diodes
1. Sélectionner la position CAP
2. Appuyer sur la touche MODE jusqu'à l'affichage du symbole «
activer le test de continuité.
3. Insérer le câble rouge dans l'entrée du jack V
dans l'entrée du jack COM et exécuter le test de continuité sur l'objet sous test (voir la
Fig. 7 - partie gauche). L'alarme émet un signal sonore si la valeur de résistance
mesurée est inférieure à 30 environ.
4. Appuyer sur la touche MODE pour sélectionner le test des diodes. Le symbole «
s'affiche à l'écran.
5. Connecter l'embout rouge à l'anode de la diode et l'embout noir à la cathode en cas de
mesure de polarisation directe (voir la Fig. 7 – partie droite). Inverser la position des
embouts en cas de mesure de polarisation inverse.
6. Des valeurs à l'écran comprises entre 0.4V et 0.7V (directe) et « OL » (inverse)
indiquent une connexion correcte. Une valeur de « 0mV » indique que le dispositif est
en court-circuit, alors que l'indication « OL » dans les deux directions indique que le
dispositif est coupé.
ATTENTION
CAPHz%Temp et le câble noir
FR – 13
