- Page 1 FRANÇAIS Manuel d’utilisation Copyright HT ITALIA 2014 Version FR 1.03 - 25/03/2014...
-
Page 2: Table Des Matières
Conservation ............................ 4 4. MODE D'UTILISATION ......................5 4.1. Description de l’instrument ....................... 5 4.2. Mode d'Auto allumage / Allumage....................6 4.3. Mode d'Auto arrêt ..........................6 5. FONCTIONS DE L'INSTRUMENT .................... 7 5.1. -
Page 3: Precautions Et Mesures De Securite
HT6-HT8-HT9 1. PRECAUTIONS ET MESURES DE SECURITE Cet instrument a été conçu conformément à la directive CEI/EN61010-1 relative aux instruments de mesure électroniques. Pour votre propre sécurité et afin d’éviter tout endommagement de l’instrument, veuillez suivre avec précaution les instructions décrites dans ce manuel et lire attentivement toutes les remarques précédées du symbole Avant et pendant l’exécution des mesures, veuillez respecter scrupuleusement ces indications :... -
Page 4: Pendant L'utilisation
Partie 1 : Prescriptions générales, définit ce qu’on entend par catégorie de mesure, généralement appelée catégorie de surtension. A la § 6.7.4 : Circuits de mesure, cela définit les Catégories de mesure comme il suit : (OMISSIS) ... -
Page 5: Description Generale
L'instrument est alimenté par deux piles alcalines de 1.5V de type AAA - CEI LR03, incluses dans l'emballage. Afin d'éviter qu'elles se déchargent, les piles ne sont pas montées sur l'instrument. Pour le remplacement et l’introduction des piles, veuillez suivre les instructions de la § 6.2. 3.3. CALIBRATION L’instrument est conforme aux spécifications techniques décrites dans ce manuel. -

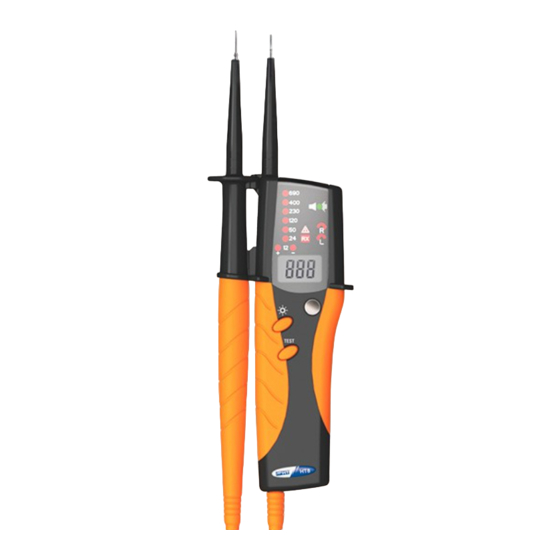

Page 6: Mode D'utilisation
2. Embout fixe L2 3. Embout mobile L1 4. Lumière torche 5. DEL et afficheur 6. Electrode pour fonction de détection de phase, rotation des phases, continuité 7. Touche « Torche » 8. Touche « Test Lampes » (HT9) / Touche ON/Reset (HT6, HT8) 9. -
Page 7: Mode D'auto Allumage / Allumage
la lumière de la torche s'éteint au bout de 10 secondes à compter du relâchement de la touche d'allumage Torche ; le test sur les lampes est arrêté et l'instrument s'éteint après 5 secondes lorsque la touche Test Lampes est relâchée. FR - 6... -
Page 8: Fonctions De L'instrument
HT6-HT8-HT9 5. FONCTIONS DE L'INSTRUMENT 5.1. MESURE DE TENSION ET INDICATION DE POLARITE ATTENTION La tension d’entrée maximale AC et DC est de 690V. Ne pas mesurer de tensions excédant les limites indiquées dans ce manuel. Le dépassement de ces limites pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument. -
Page 9: Fonction De Détection De Phase (Testeur De Tension) À 1 Borne
100V et 690V et avec une fréquence comprise entre 50Hz et 60Hz 1. Toucher du doigt le contact « Electrode » (voir Fig. 1 – point 6). 2. Connecter l'embout fixe L2 au point de l'objet sous test où il faut vérifier la présence de tension AC. -
Page 10: Séquence Des Phases
1. Toucher du doigt le contact « Electrode » (voir Fig. 1 – point 6). 2. Connecter la borne de mesure L1 à la phase L1 et la borne de mesure L2 à la phase L2 du système triphasé... -
Page 11: Test De Continuité Et Test De Diode
1. Connecter les bornes de mesure L1 et L2 à l'objet sous test (voir Fig. 6). 2. L'instrument s'allume automatiquement avec la DEL RX (voir Fig. 2 – point 6) et l'alarme émet un son continu en cas de test de continuité positif. -
Page 12: Test Des Lampes
HT6-HT8-HT9 5.5. TEST DES LAMPES ATTENTION Pendant le test, ne pas toucher la prise de courant de la lampe, car on pourrait obtenir des résultats non fiables. Pendant le test, ne pas toucher l'embout d'essai, car il y a une tension d'essai élevée. -
Page 13: Entretien
6. ENTRETIEN 6.1. ASPECTS GENERAUX 1. -
Page 14: Specifications Techniques
HT6-HT8-HT9 7. SPECIFICATIONS TECHNIQUES 7.1. CARACTERISTIQUES TECHNIQUES Mesure de tension avec DEL Gamme de tension : 12690V AC (16400Hz), DC (±) Tensions nominales : 12/24/50/120/230/400/690V AC (16400Hz), DC (±) Tolérance : En accord avec EN61243-3 Indications ELV : >50VAC, >50VDC Temps de réponse : <... -
Page 15: Caractéristiques Générales
HT6-HT8-HT9 7.2. CARACTERISTIQUES GENERALES Alimentation Alimentation interne : 2x1.5V AAA, CEI LR03 Caractéristiques mécaniques Dimensions : 255 (L) x 60 (La) x 35 (H) mm Poids (batterie incluse) : 170g environ Protection mécanique : IP64 Normes considérées Sécurité instrument : IEC/EN61010-1 (HT8, HT9);... -
Page 16: Assistance
HT6-HT8-HT9 8. ASSISTANCE 8.1. CONDITIONS DE GARANTIE Cet instrument est garanti contre tout défaut de matériel ou de fabrication, conformément aux conditions générales de vente. Pendant la période de garantie, toutes les pièces défectueuses peuvent être remplacées, mais le fabricant se réserve le droit de réparer ou de remplacer le produit.
