5.4.
TEST DE CONTINUITE ET TEST DE DIODE
Avant d'effectuer tout test de continuité, vérifier que la résistance à mesurer
n'est pas sous tension. Le non-respect de cette prescription peut engendrer
de graves blessures à l'utilisateur.

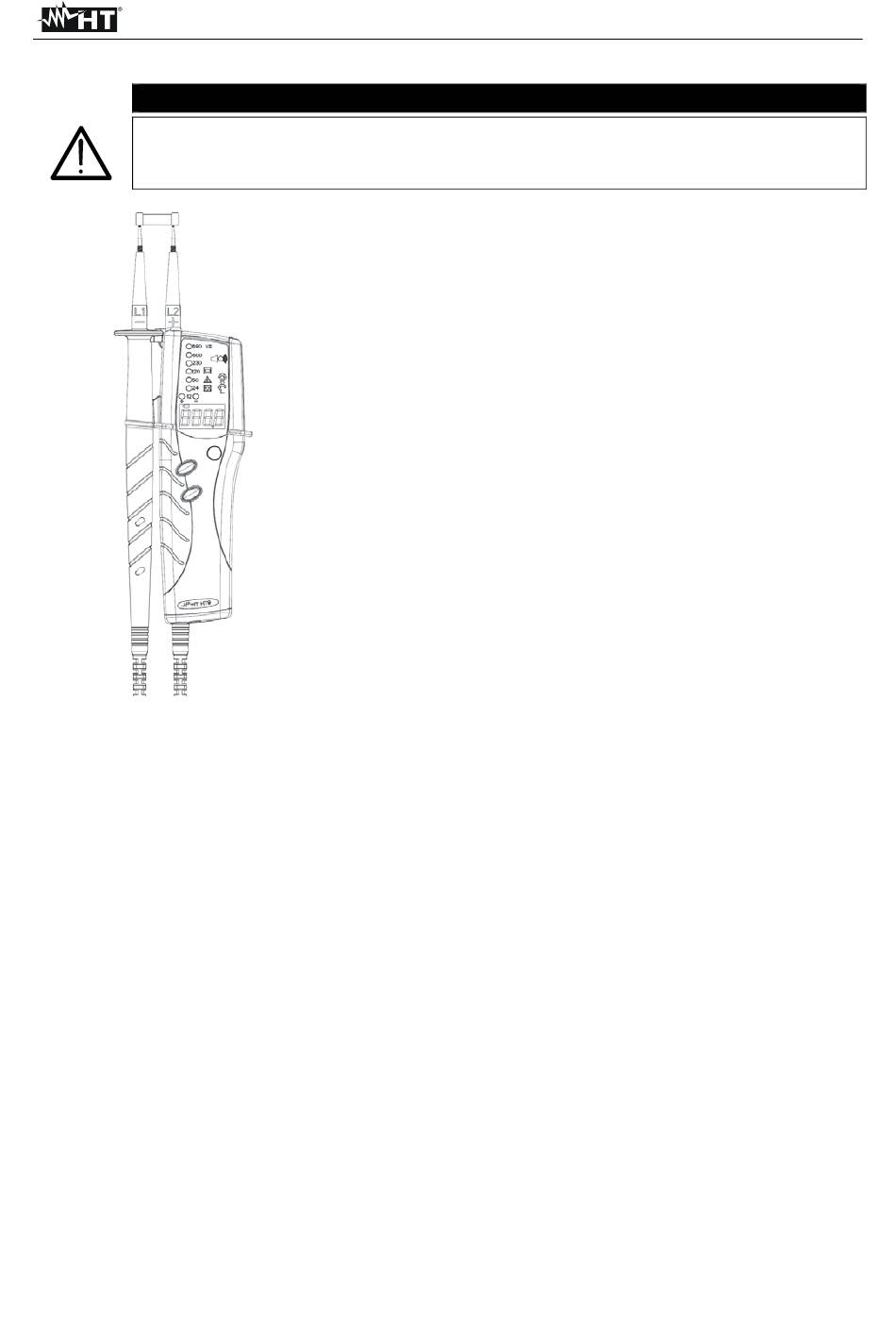

Fig. 6 : Test de continuité
ATTENTION
Procédure de mesure pour les tests de continuité:
1. Connecter les bornes de mesure L1 et L2 à l'objet sous
test (voir Fig. 6).
2. L'instrument s'allume automatiquement avec la DEL
RX (voir Fig. 2 – point 6)
continu en cas de test de continuité positif.
3.
Le test de continuité est actif
est inférieure à 500k.
Procédure de mesure pour les test des diodes (ce test
est OK pour les diodes de redressement standard, de
signalisation, de Schottky, mais ne fonctionne pas pour les
LED):
1. Connectez la sonde L2 (voir Fig. 1 - point 2) à la
cathode de la diode et connectez la sonde L1 (see Fig.
1 - point 3) à l'anode la DEL RX s'illumine
simultanément pas et il n'y a aucun signal sonore
2. Connectez la sonde L1 à la cathode de la diode et
connectez la sonde L2 à l'anode la DEL RX ne
s'allume pas et il n'y a aucun signal sonore
En cas de mesures dans des endroits peu éclairés,
appuyer sur la touche Torche (voir Fig. 1 – point 7) pour
activer le stylet de pointage DEL blanc.
FR - 10
HT6-HT8-HT9
et l'alarme émet un son
si la résistance sous test
