Manuels Connexes pour HT 4013
Sommaire des Matières pour HT 4013
- Page 1 FRANÇAIS Manuel d’utilisation Copyright HT ITALIA 2014 Version FR 1.00 - 21/11/2014...
-
Page 2: Table Des Matières
HT4013 Table des matières : PRECAUTIONS ET MESURES DE SECURITE ............2 1.1. Instructions préliminaires ....................2 1.2. Pendant l’utilisation ......................3 1.3. Après l’utilisation ....................... 3 1.4. Définition de Catégorie de mesure (surtension) ..............3 DESCRIPTION GENERALE ..................4 ... -
Page 3: Precautions Et Mesures De Securite
HT4013 1. PRECAUTIONS ET MESURES DE SECURITE Cet instrument a été conçu conformément à la directive IEC/EN61010-1, relative aux instruments de mesure électroniques. Pour votre propre sécurité et afin d’éviter tout dommage à l’instrument, veuillez suivre avec précaution les procédures décrites dans ce manuel et lire attentivement toutes les remarques précédées du symbole Avant et pendant l’exécution des mesures, veuillez respecter scrupuleusement ces indications :... -
Page 4: Pendant L'utilisation
HT4013 1.2. PENDANT L’UTILISATION Veuillez lire attentivement les recommandations et instructions suivantes : ATTENTION Le non-respect des avertissements peut endommager l’instrument et/ou ses composants et mettre en danger l’utilisateur. Avant d’activer le sélecteur, retirer le conducteur du tore ou déconnecter les embouts de mesure du circuit sous test. -
Page 5: Description Generale
HT4013 2. DESCRIPTION GENERALE L'instrument exécute les mesures suivantes : Tension DC et AC jusqu'à 600V Courant DC et AC jusqu'à 400A Résistance et test de continuité avec alarme Capacité Fréquence avec embouts Duty Cycle (cycle de travail) ... -
Page 6: Preparation A L'utilisation
HT4013 3. PREPARATION A L'UTILISATION 3.1. VERIFICATION INITIALE L’instrument a fait l’objet d’un contrôle mécanique et électrique avant d’être expédié. Toutes les précautions possibles ont été prises pour garantir une livraison de l’instrument en bon état. Toutefois, il est recommandé d’effectuer un contrôle rapide de l'instrument afin de détecter des dommages qui auraient pu avoir lieu pendant le transport. -
Page 7: Mode D'utilisation

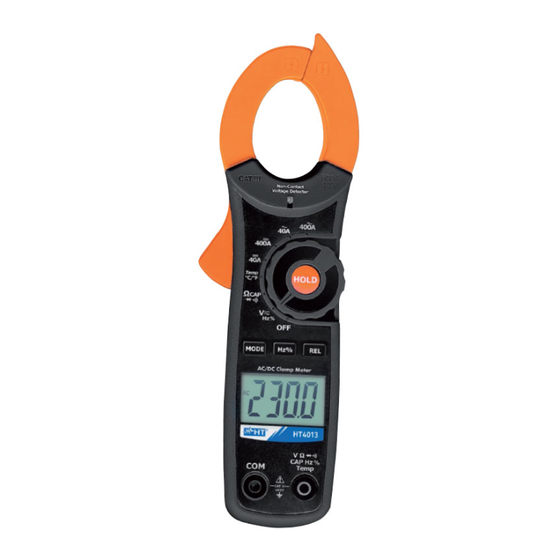

HT4013 4. MODE D'UTILISATION 4.1. DESCRIPTION DE L’INSTRUMENT 4.1.1. Description des commandes LEGENDE : 1. Tore ouvrant 2. Indicateur de tension CA 3. Sélecteur des fonctions 4. Levier d’ouverture du tore 5. Touche HOLD 6. Touche MODE 7. Touche REL 8. -
Page 8: Description Des Touches De Fonction
HT4013 4.2. DESCRIPTION DES TOUCHES DE FONCTION 4.2.1. Touche HOLD Une pression de la touche « HOLD » permet d’activer la fonction Data HOLD (Verr), c’est à dire que la valeur de la grandeur mesurée est verrouillée. Le message « HOLD » est affiché. -
Page 9: Description Des Fonctions Du Sélecteur
HT4013 4.3. DESCRIPTION DES FONCTIONS DU SELECTEUR 4.3.1. Mesure de tension DC ATTENTION La tension d’entrée maximale DC est de 600Vrms. Ne pas mesurer de tensions excédant les limites indiquées dans ce manuel. Le dépassement de ces limites pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument. -
Page 10: Mesure De Tension Ac
HT4013 4.3.2. Mesure de tension AC ATTENTION La tension d’entrée maximale AC est de 600V. Ne pas mesurer de tensions excédant les limites indiquées dans ce manuel. Le dépassement de ces limites pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument. -
Page 11: Mesure De Fréquence Et Duty Cycle
HT4013 4.3.3. Mesure de fréquence et Duty Cycle ATTENTION Dans la mesure de fréquence avec embouts, la tension d'entrée maximale AC est de 600Vrms. Ne pas mesurer de tensions excédant les limites indiquées dans ce manuel. Le dépassement de ces limites pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument. -
Page 12: Mesure De Résistance
HT4013 4.3.4. Mesure de Résistance ATTENTION Avant d'effectuer toute mesure de résistance, vérifier que l’alimentation du circuit sous test est coupée et que tous les condensateurs, si présents, sont déchargés. Fig. 5 : Utilisation de la pince pour mesure de résistance 1. -
Page 13: Mesure De Capacité
HT4013 4.3.5. Mesure de Capacité ATTENTION Avant d'effectuer des mesures de capacité sur circuits ou condensateurs, couper l'alimentation au circuit sous test et laisser décharger toutes les capacités s'y trouvant. Fig. 6 : Utilisation de la pince pour mesure de capacité 1. -
Page 14: Test De Continuité Et Essai Des Diodes
HT4013 4.3.6. Test de Continuité et Essai des diodes ATTENTION Avant d'effectuer toute mesure de résistance, vérifier que l’alimentation du circuit sous test est coupée et que tous les condensateurs, si présents, sont déchargés. Fig. 7 : Utilisation de la pince pour test de continuité et test des diodes 1. -
Page 15: Mesure De Température Avec Sonde K
HT4013 4.3.7. Mesure de Température avec sonde K ATTENTION Ne pas mettre la sonde de température au contact de surfaces sous tension. Des tensions supérieures à 30Vrms ou 60VDC impliquent le risque de choc électrique. Fig. 8 : Utilisation de la pince pour mesure de température 1. -
Page 16: Mesure De Courant Ac Et Courant Dc
HT4013 4.3.8. Mesure de Courant AC et Courant DC ATTENTION S'assurer que toutes les bornes d'entrée de l'instrument sont déconnectées. Fig. 9 : Utilisation de la pince pour mesure de courant AC et DC 1. Sélectionner les positions 40A, 400A, 40A ou 400A 2. -
Page 17: Entretien
HT4013 5. ENTRETIEN 5.1. ASPECTS GENERAUX 1. L’instrument que vous avez acheté est un instrument de précision. Pour son utilisation et son stockage, veuillez suivre attentivement les recommandations et les instructions indiquées dans ce manuel afin d’éviter tout dommage ou danger pendant l’utilisation. 2. -
Page 18: Specifications Techniques
HT4013 6. SPECIFICATIONS TECHNIQUES 6.1. CARACTERISTIQUES TECHNIQUES Incertitude calculée que ± [% lect + (nom. de dgts) x résolution] à 18°C28°C, <75%HR Tension AC (Autorange) Impédance Bande Protection contre Echelle Résolution Incertitude d’entrée passante surtensions 4.000V 0.001V 40.00V 0.01V (1.5%lect+5dgts) ... -
Page 19: Normes De Référence
HT4013 Fréquence avec embouts (Autorange) Protection contre Echelle Résolution Incertitude Sensibilité surtensions 0.01Hz 10.00Hz 49.99Hz 0.1Hz 50.0Hz 499.9Hz 600VDC/ACrms (1.5%lect+2dgts) 15Vrms 0.001kHz 0.500kHz 4.999kHz 0.01kHz 5.00kHz 10.0kHz Duty Cycle (Autorange) Echelle Résolution Incertitude ... -
Page 20: Accessoires Fournis
HT4013 6.3. ACCESSOIRES FOURNIS Paire d’embouts 2mm Adaptateur + sonde à fil de type K Sacoche de transport Batterie Manuel d’utilisation 6.4. ACCESSOIRES OPTIONNELS Diamètre Echelle de Précision Longueur Modèle Description sonde température sonde (mm) (à... -
Page 21: Assistance
HT4013 7. ASSISTANCE 7.1. CONDITIONS DE GARANTIE Cet instrument est garanti contre tout défaut de matériel ou de fabrication, conformément aux conditions générales de vente. Pendant la période de garantie, toutes les pièces défectueuses peuvent être remplacées, mais le fabricant se réserve le droit de réparer ou de remplacer le produit.
