5.4. TEST DE CONTINUITE ET TEST DES DIODES
Avant d'effectuer toute mesure de résistance, vérifier que l
circuit sous test est coupée et que tous les condensateurs, si présents, sont
déchargés.

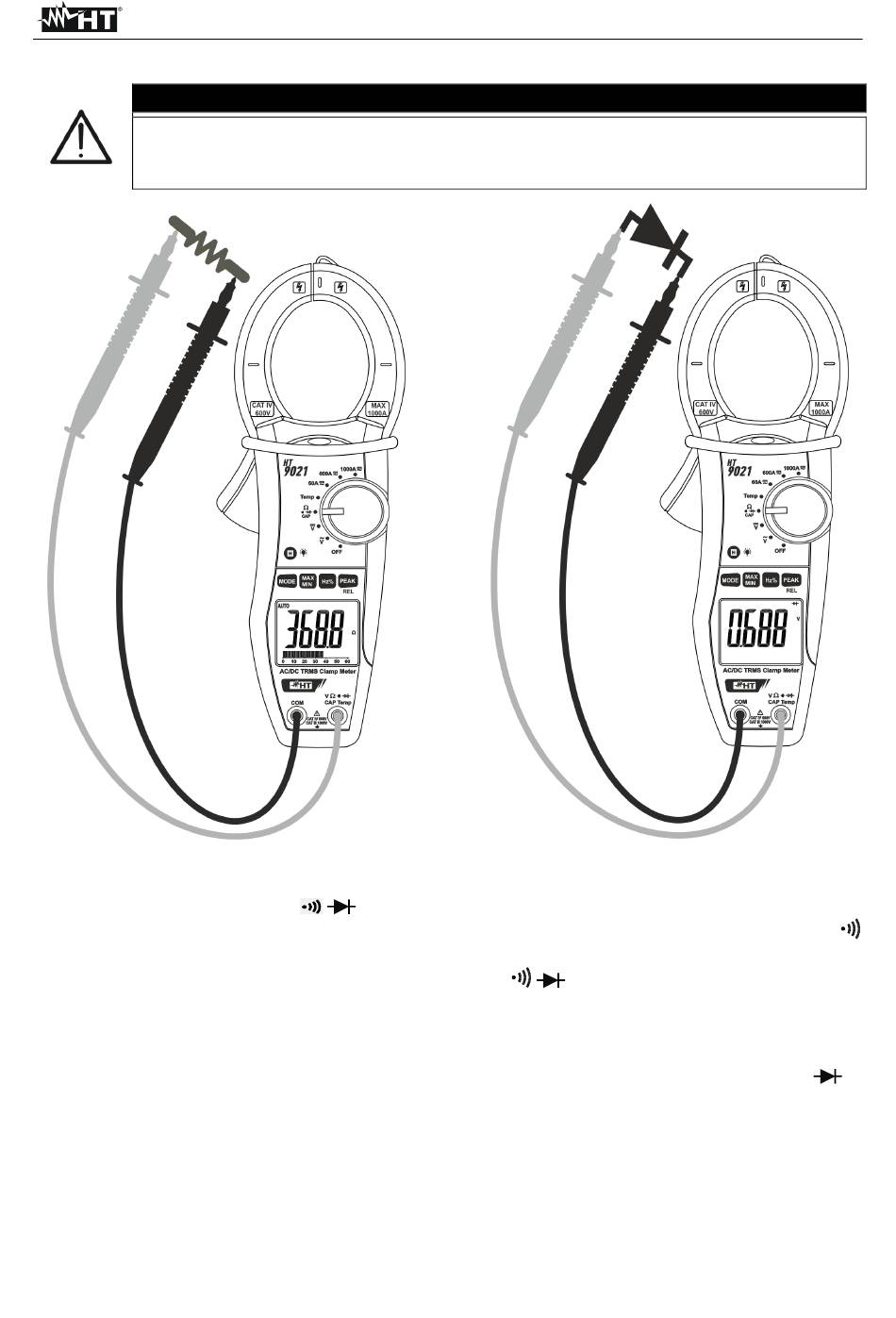

Fig. 6 : Utilisation de la pince pour test de continuité et test des diodes
1. Sélectionner la position
2. Appuyer sur la touche MODE de manière cyclique jusqu'à l'apparition du symbole «
» à l'écran pour activer le test de continuité
3. Insérer le câble rouge dans la borne d'entrée V
la borne d'entrée COM et effectuer le test de continuité sur l'objet examiné (voir Fig. 6
– partie gauche). L'alarme émet un signal sonore si la valeur de résistance mesurée
est inférieure à 60
4. Appuyer sur la touche MODE pour sélectionner le test des diodes. Le symbole «
apparaît à l'écran
5. Connecter l'embout rouge à l'anode de la diode et l'embout noir à la cathode en cas de
mesure de polarisation directe (voir la Fig. 6 – partie droite). Inverser la position des
embouts en cas de mesure de polarisation inverse
6. Des valeurs à l'écran comprises entre 0.4V et 0.7V (directe) et « OL » (inverse)
indiquent une connexion correcte. Une valeur de « 0mV » indique que le dispositif est
en court-circuit, alors que l'indication « OL » dans les deux directions indique que le
dispositif est coupé.
ATTENTION
CAP
FR - 11
alimentation du
'
CAP Temp et le câble noir dans
HT9021
»
