Manuels Connexes pour HT DM40
Sommaire des Matières pour HT DM40
- Page 1 FRANÇAIS Manuel d’utilisation Copyright HT ITALIA 2013 Version FR 1.00 - 09/09/2013...
-
Page 2: Table Des Matières
DM40 Table des matières PRECAUTIONS ET MESURES DE SECURITE…………….2 PREPARATION A L'UTILISATION…………………………... 4 2.1. Vérification initiale ............... 4 2.2. Alimentation de l’instrument ............4 2.3. Conservation ................4 ... -
Page 3: Precautions Et Mesures De Securite
DM40 1. PRECAUTIONS MESURES SECURITE Cet instrument a été conçu conformément aux directives relatives aux instruments de mesure électroniques. Pour votre propre sécurité et afin d’éviter tout dommage de l’instrument, veuillez suivre avec précaution les instructions décrites dans ce manuel et lire attentivement toutes les remarques précédées du symbole... - Page 4 DM40 Dans ce manuel, et sur l’instrument, on utilisera les symboles suivants : Attention : s’en tenir instructions reportées dans ce manuel ; une utilisation inappropriée pourrait endommager l'instrument ou ses composants. Attention : ne pas pointer le rayon laser aux yeux afin de prévenir tout dommage physique...
-
Page 5: Preparation A L'utilisation
DM40 2. PREPARATION A L'UTILISATION 2.1. Vérification initiale L’instrument a fait l’objet d’un contrôle mécanique et électrique avant d’être expédié. Toutes les précautions possibles ont été prises pour garantir une livraison en bon état. Toutefois, il est recommandé d’effectuer un contrôle rapide de l'instrument afin de détecter des dommages... -
Page 6: Description De L'instrument

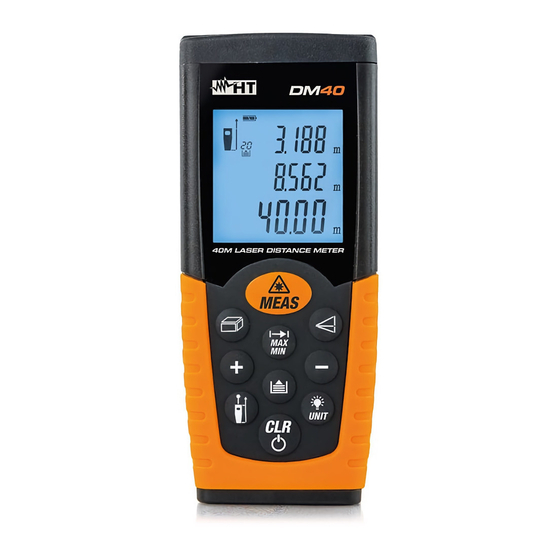

DM40 3. DESCRIPTION DE L’INSTRUMENT 3.1. Description des commandes Fig. 1 : Description de l’instrument Légende Description Touche ON/MEAS Touche Aire/Volume Touche pour mesure indirecte distance Touche pour mesure Simple/Continue de distance Touche « + » Touche « - »... -
Page 7: Description De L'afficheur
DM40 3.2. Description de l'afficheur Fig. 2 : Description des symboles à l'écran Légende Description Laser actif Référence avant Référence arrière Type de mesure : Mesure de l'Aire Mesure du Volume Mesure Indirecte à 2 points Mesure Indirecte à 3 points... -
Page 8: Description Générale De L'instrument
DM40 3.3. Description générale de l’instrument L'instrument DM40 exécute les fonctions suivantes : Mesure directe de distances exprimée en m/in/ft et ft+in Mesure d'aires et de volumes Mesure indirecte de distances à 2 et 3 points (Pythagore) ... -
Page 9: Mode D'utilisation
DM40 4. MODE D'UTILISATION 4.1. Opérations initiales et réglages Appuyer sur la touche pour allumer l'instrument et le pointeur laser. Appuyer sur la touche et la garder enfoncée pour éteindre l'instrument. Appuyer sur la touche pour effacer (CLR) la dernière donnée affichée à... -
Page 10: Mesure De La Distance
DM40 4.3. Mesure de la distance 1. Avec l'instrument en standby, appuyer sur la touche pour activer le pointeur laser. 2. Utiliser le pointeur laser pour fixer avec précision le point de mesure en gardant l'instrument de la façon la plus orthogonale possible par rapport à la surface de l'objet en mesure. -
Page 11: Additions/Soustractions Sur La Mesure
DM40 Fig. 3 : Exemples de mesure continue de la distance 5. Appuyer sur la touche pour quitter le mode de mesure Continue et revenir au mode normal. Dans la Fig. 4 on indique quelques applications de la mesure Continue. -
Page 12: Mesure De L'aire
DM40 4.6. Mesure de l'Aire Cette mesure permet d'effectuer le calcul des aires de surfaces exprimées en m , in ou ft 1. Avec l'instrument en standby, appuyer sur la touche pour sélectionner le type de référence souhaité (voir la § 4.2). -
Page 13: Mesure Du Volume
DM40 4.7. Mesure du Volume Cette mesure permet d'effectuer le calcul des volumes de solides exprimés en m , in ou ft 1. Avec l'instrument en standby, appuyer sur la touche pour sélectionner le type de référence souhaité (voir la § 4.2). -
Page 14: Mesure Indirecte À 2 Points
DM40 4.8. Mesure Indirecte à 2 points La mesure indirecte permet l'évaluation précise d'une distance entre deux points d'une paroi verticale (hauteur) en exploitant le principe mathématique du théorème de Pythagore. Pour des mesures soignées, il est conseillé d'utiliser un trépied. -
Page 15: Mesure Indirecte À 3 Points
DM40 4.9. Mesure Indirecte à 3 points 1. Avec l'instrument en standby, appuyer sur la touche pour sélectionner le type de référence souhaité (voir la § 4.2). 2. Appuyer deux fois sur la touche pour accéder à la section de mesure indirecte à 3 points. Le symbole «... -
Page 16: Opérations Avec La Mémoire
DM40 4.10. Opérations avec la mémoire L'instrument est équipé d'une section de mémoire où il est possible de rappeler les résultats de mesure. Il est possible sauvegarder jusqu'à mesures, montrées en ordre inverse. Utiliser les touches pour la navigation interne. -
Page 17: Conditions De Mesure
DM40 5. CONDITIONS DE MESURE Echelle de mesure L'échelle de mesure de l'instrument est de 40m. Pendant la nuit, en conditions de faible visibilité ou si la surface de la mesure est en ombre, l'échelle de mesure peut se réduire. Pour remédier à cela, exécuter les mesures pendant le jour ou utiliser des... -
Page 18: Messages D'erreur A L'ecran
DM40 7. MESSAGES D'ERREUR A L'ECRAN Code Description Solution Appuyer sur Erreur de calcul répéter la procédure Réflexion faible signal, temps Exécuter la mesure sur mesure trop long, une surface adéquate distance >40m ou <5cm Éteindre rallumer l'instrument plusieurs Erreur Hardware fois. -
Page 19: Specifications Techniques
0°C 40°C service : Température de -10° 60°C stockage : Auto Power OFF : 30s (laser), 3min (DM40) Dimensions (LxLaxH) : 110 x 48 x 28mm Poids (avec piles) : 135g Protection mécanique : IP54 (*) L'échelle de mesure et la précision dépendent de la correcte réflexion du rayon laser de la surface de l’objet au capteur de l'instrument et de la... -
Page 20: Assistance
DM40 10. ASSISTANCE 10.1. Conditions de garantie Cet instrument est garanti contre tout défaut de matériel fabrication, conformément conditions générales de vente. Pendant la période de garantie, le fabricant se réserve le droit de réparer ou de remplacer le produit.
