KRONE terminal ISOBUS
AVERTISSEMENT !
Dommages corporels et/ou dommages sur la machine par non-respect des messages
de défaut !
Si les messages de défaut ne sont pas respectés et le défaut n'est pas remédié, des
personnes puissent se blesser et la machine peut subir des dommages importants.
•
Remédier le défaut si le message de défaut est affiché.
•
La description des causes possibles et du dépannage se trouve au chapitre
« Messages de défaut ».
•
S'il n'est pas possible de le remédier, contacter le service après-vente KRONE.
Remarque
Dans cette notice d'utilisation, le terminal est également désigné par le terme «unité de
commande».
Attention ! - Protéger l'unité de commande
Effet : dommages sur l'unité de commande
•
L'unité de commande doit être protégée contre l'eau.
•
Si la machine n'est pas utilisée pendant une durée prolongée (par exemple en hiver), l'unité
de commande sera déposée dans un local sec.
•
En cas de travaux de montage et de réparation, en particulier lors de travaux de soudure
sur la machine, interrompre l'alimentation en tension vers l'unité de commande. En cas de
surtension, l'électronique de l'unité de commande peut être endommagée.

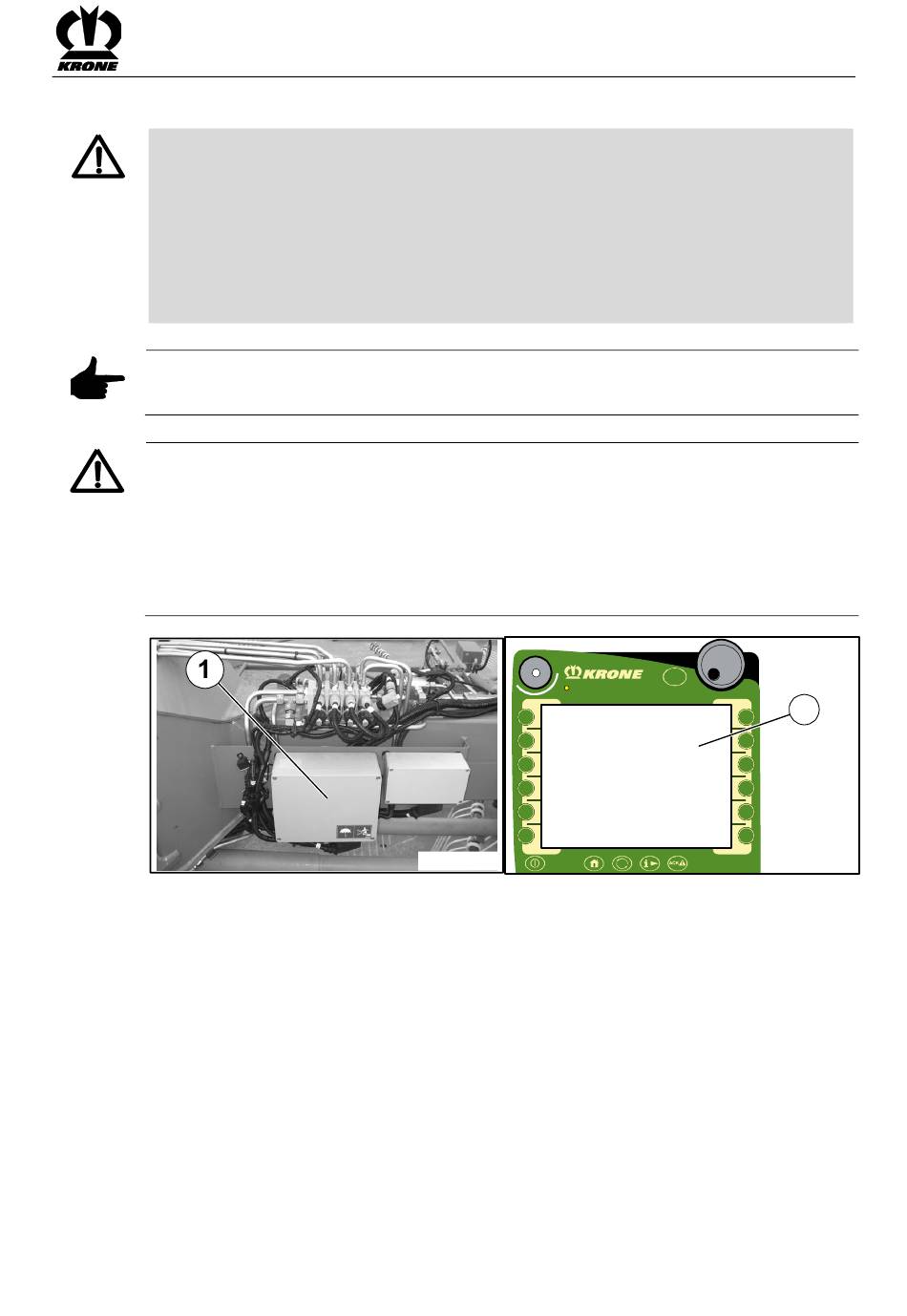

Fig. 36
L'équipement électronique de la machine est composé pour l'essentiel de l'ordinateur de tâches
(1), du terminal (3) et des organes de commande et fonctionnels.
L'ordinateur de tâches (1) se trouve à l'arrière, à gauche au-dessus du châssis sur le cadre de
la machine, sous le carter de protection.
Ses fonctions sont les suivantes :
•
Commande des acteurs installés sur la machine
•
Transmission des messages d'alarme
•
Diagnostic des capteurs/des acteurs
Le terminal (3) donne au conducteur des informations et permet d'exécuter les réglages de la
machine, qui sont enregistrés et traités par l'ordinateur de tâches.
F7
F8
F9
F10
F11
F11
F12
CCS00050
KRONE terminal ISOBUS
ESC
F1
F2
F3
F4
F5
F6
3
CC000013
