7.2
Montage des cadres de protection / Monter les étriers de protection sur les six toupies
Avant de pouvoir mettre la machine en service, tous les cadres et étriers de protection doivent
être montés sur les six toupies.
Le montage des cadres de protection / étriers de protection sur les trois toupies du côté gauche
de la machine est décrit ci-après. Le montage des cadres de protection / étriers de protection
sur les trois toupies du côté droit de la machine est identique.
A
I
1
C

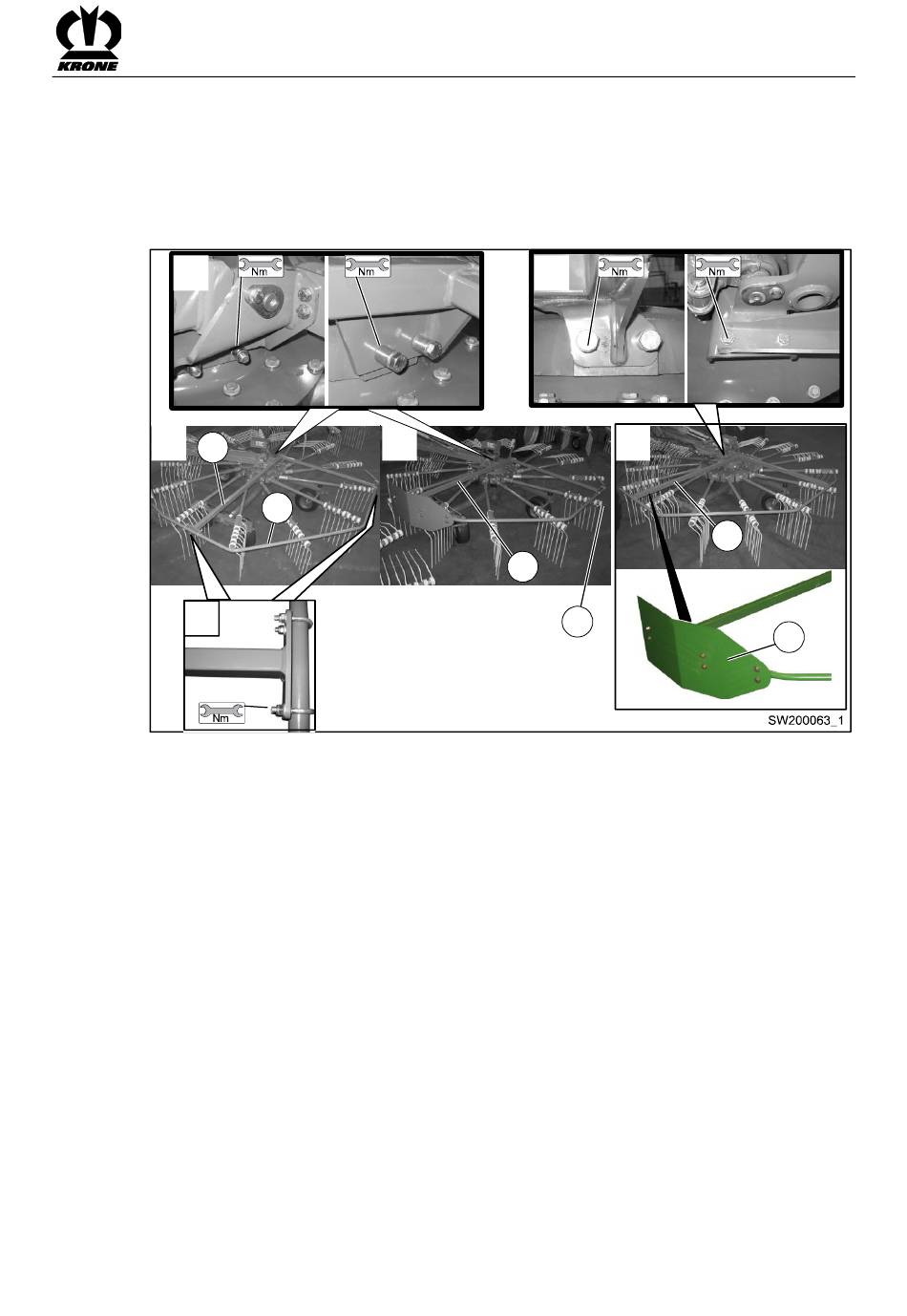

Fig. 13
I) Toupie avant gauche
•
Monter le cadre de protection (1) plus long (L) sur le point de vissage (A) de la toupie avant.
•
Montez le cadre de protection (3) plus court (L) sur le point de vissage (A) de la toupie
centre.
•
Monter l'étrier de protection (2) sur les points de vissage (C) de la toupie avant.
•
Montez le cadre de protection (4) sur le point de vissage (B) de la toupie arrière.
•
Montez le déflecteur (5) sur le cadre de protection (4) de la toupie arrière.
II
2
II) Toupie milieu gauche
Première mise en service
B
III
3
b1
III) Toupie arrière gauche
4
5
33
